Lengde
630 [mm]
Bredde
200 [mm]
Høyde
105 [mm]
Kabellengde
150 [cm]
Rektangulær
yes
Type magnet
another
Maksimal arbeidstemperatur
≤ 80 [°C]
Stolpeoppsett
transverse 18 + 4 mm
Vanntett
class IP67
Med separerbart magnetfelt
Magnetfeltbryter
yes, one for all planes
Strømforsyning
110 V DC
Håndteringsmodus
ręczny, automatyczny
For de små delene som holder
yes
Antall akser for å legge ved detaljer
1
Kraft som trengs for å montere (tiltrekke) gjenstander
140
Vekt
70 [kg]
Ytelsesparametere

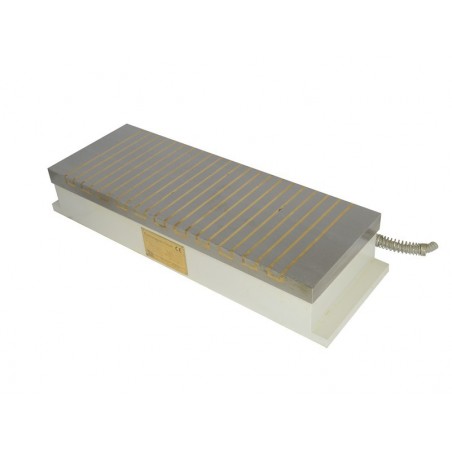

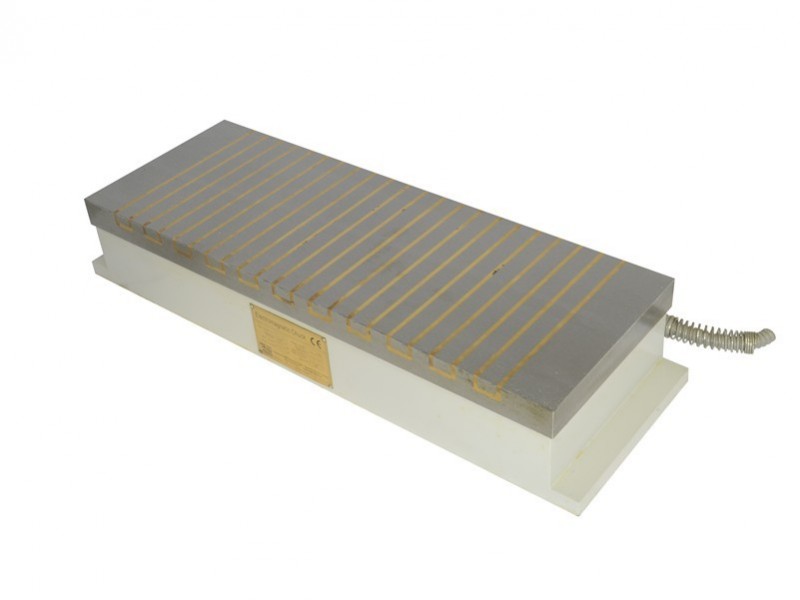

De elektromagnetiske chuckene X11 og X91 er utviklet for å spenne fast ferromagnetiske arbeidsstykker under maskinering. Chuckene kan brukes både i "tørr" drift og i kjølevæske (tetthetsklasse IP 67).
Bordene er egnet for bruk i slipemaskiner, elektriske utladningsmaskiner, trådkuttemaskiner og for ekstra fastspenning av ferromagnetiske arbeidsstykker samt for lett fresearbeid når det er nødvendig med tilgang til hele arbeidsstykket, eller når arbeidsstykkets overflate er svært ømfintlig og fastspenning i kjever kan skade overflaten.
Chucken drives av likestrøm på maks. 110V. Den kan styres av en styreenhet eller kobles direkte til en slipemaskin eller annen maskin med egnet tilkobling.
Styreenheten muliggjør trinnløs justering av spennkraften proporsjonalt med spenningen (i området 10-110 V likestrøm).
Magnetpolene er plassert parallelt med messing- og stållamellene.
Det finnesulike typer magnetpoloppsett:
Chucken drives av likestrøm på maks. 110V. Den kan styres av en styreenhet eller kobles direkte til en slipemaskin eller annen maskin med egnet tilkobling.
Styreenheten muliggjør trinnløs justering av spennkraften proporsjonalt med spenningen (i området 10-110 V likestrøm).
Magnetpolene er plassert parallelt med messing- og stållamellene.
Det finnesulike typer magnetpoloppsett:
Chuckens ensartede design gjør den ekstremt stiv og holdbar, samtidig som presisjonen i produksjonen garanterer høy maskineringsnøyaktighet.
Den har også ekstra støttestenger på to sider av bordet for å gjøre det lettere å immobilisere arbeidsstykker.
Arbeidsflatens tilstand har svært stor innvirkning på klemkraften, så det er mulig å regenerere arbeidsflaten ved sliping.
OBS: Den elektromagnetiske chucken inkluderer ikke en kontroller.
stem200x630_18+4
2 Produkter
Spesifikke referanser
- ean13
- 5906236805943
