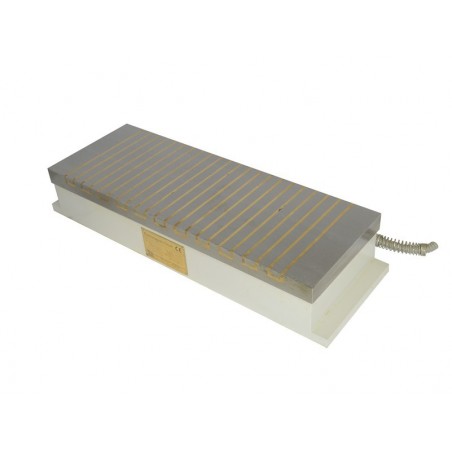

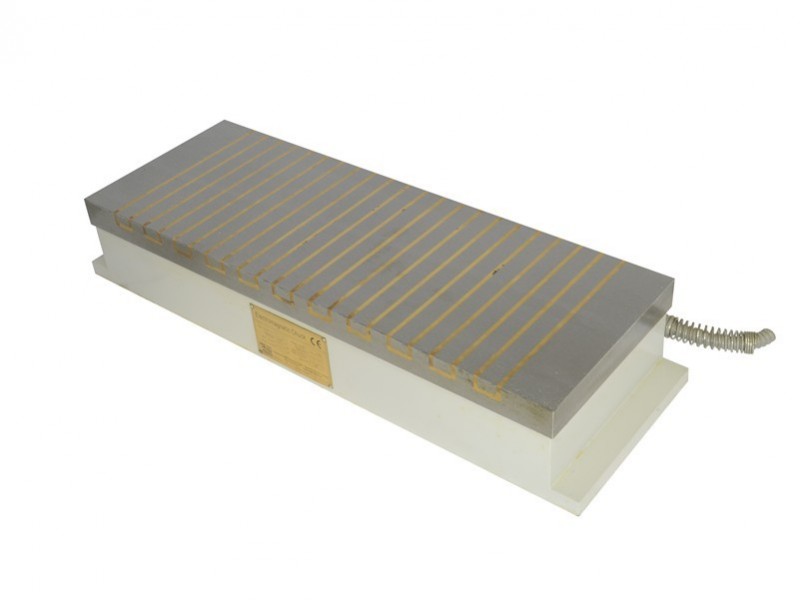

Mandrino elettromagnetico X11 200 x 630
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Lunghezza
630 [mm]
Larghezza
200 [mm]
Altezza
105 [mm]
Lunghezza del cavo
150 [cm]
Rettangolare
sì
Tipo di magnete
un altro
Temperatura massima di lavoro
≤ 80 [°C]
Disposizione dei pali
trasversale 18 + 4 mm
Impermeabile
classe IP67
Con campo magnetico separabile
sì
Commutatore di campo magnetico
sì, uno per tutti gli aerei
Alimentazione
110 V DC
Modalità di manipolazione
ręczny, automatyczny
Per la tenuta delle piccole parti
sì
Numero di assi a cui allegare i dettagli
1
Forza necessaria per montare (attrarre) gli oggetti
140
Peso
70 [kg]
Parametri di prestazione
I mandrini elettromagnetici X11 e X91 sono progettati per il bloccaggio di pezzi ferromagnetici durante la lavorazione. I mandrini possono essere utilizzati sia per il funzionamento a secco che in presenza di refrigeranti (classe di tenuta IP 67).
Le tavole sono adatte all'uso in rettificatrici, macchine a scarica elettrica, macchine per il taglio dei fili e per il bloccaggio ausiliario di pezzi ferromagnetici, nonché per lavori di fresatura leggera quando è richiesto l'accesso all'intero pezzo o quando la superficie del pezzo è molto delicata e il bloccaggio nelle ganasce potrebbe danneggiarla.
Il mandrino è alimentato in corrente continua a max. 110V. Può essere controllato da un controller o collegato direttamente a una smerigliatrice o a un'altra macchina con una connessione adeguata.
Il controller consente una regolazione continua della forza di serraggio proporzionale alla tensione (nell'intervallo 10-110 V CC).
I poli magnetici sono disposti parallelamente alle lamelle in ottone e acciaio.
Sono disponibilidiversi sistemidi disposizione dei poli magnetici :
Il mandrino è alimentato in corrente continua a max. 110V. Può essere controllato da un controller o collegato direttamente a una smerigliatrice o a un'altra macchina con una connessione adeguata.
Il controller consente una regolazione continua della forza di serraggio proporzionale alla tensione (nell'intervallo 10-110 V CC).
I poli magnetici sono disposti parallelamente alle lamelle in ottone e acciaio.
Sono disponibilidiversi sistemidi disposizione dei poli magnetici :
Il design uniforme del mandrino lo rende estremamente rigido e resistente, mentre la precisione della sua fabbricazione garantisce un'elevata accuratezza di lavorazione.
È inoltre dotato di barre di supporto aggiuntive su due lati della tavola per facilitare l'immobilizzazione dei pezzi.
Le condizioni della superficie di lavoro influiscono fortemente sulla forza di serraggio, pertanto è possibile rigenerare la superficie di lavoro mediante rettifica.
ATTENZIONE: Il mandrino elettromagnetico non include un controller.
stem200x630_18+4
