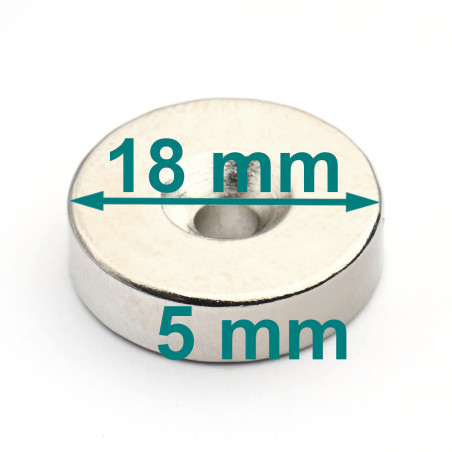

D18 x d7,2/3,6 x 5 / N42 - magnet de neodim (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

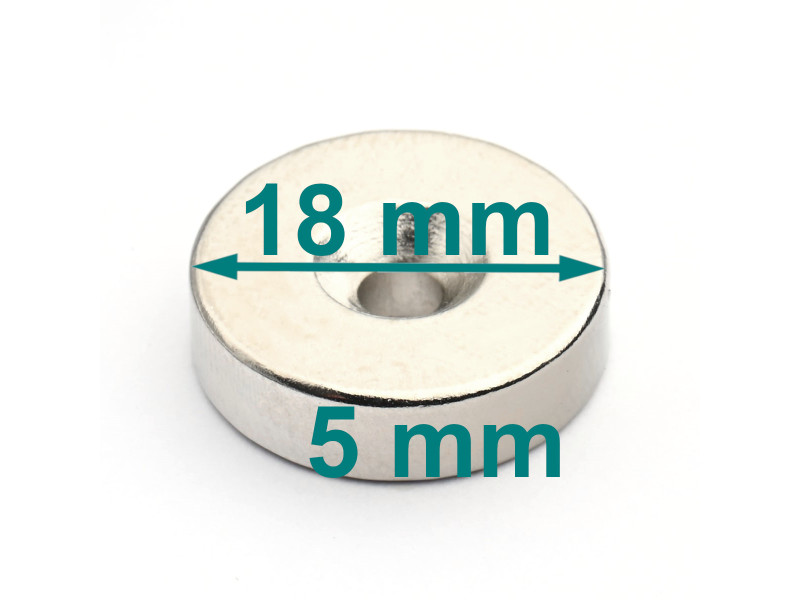

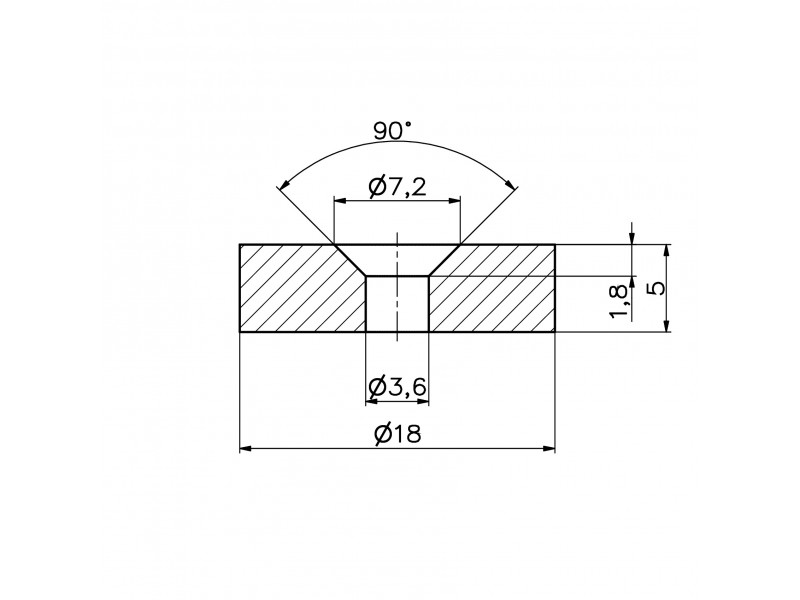

Diametru exterior
18 [mm] +0,1/-0,1
Diametrul deschiderii pentru capul unui șurub
7,2 [mm] +0,1/-0,1
Diametru intern
3,6 [mm] +0,1/-0,1
Înălțime
5 [mm] +0,1/-0,1
Direcția de magnetizare de-a lungul dimensiunii
5 [mm]
Grad
N42
Tip magnet
Neodim
Capacitatea maximă de ridicare
~6,42 [kg]
Acoperire
Placat cu nichel (NiCuNi)
Temperatura maximă de lucru
≤ 80 [°C]
Greutate
9,1 [g]
Parametrii de performanță

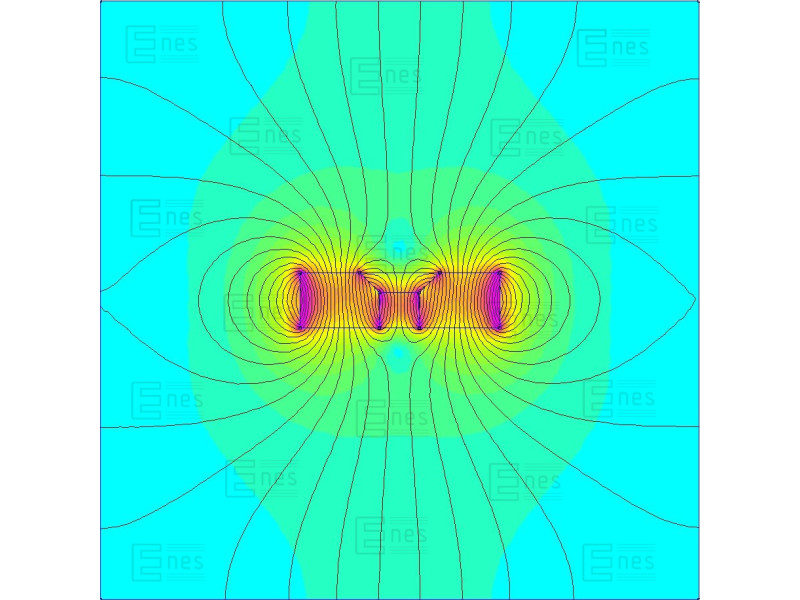

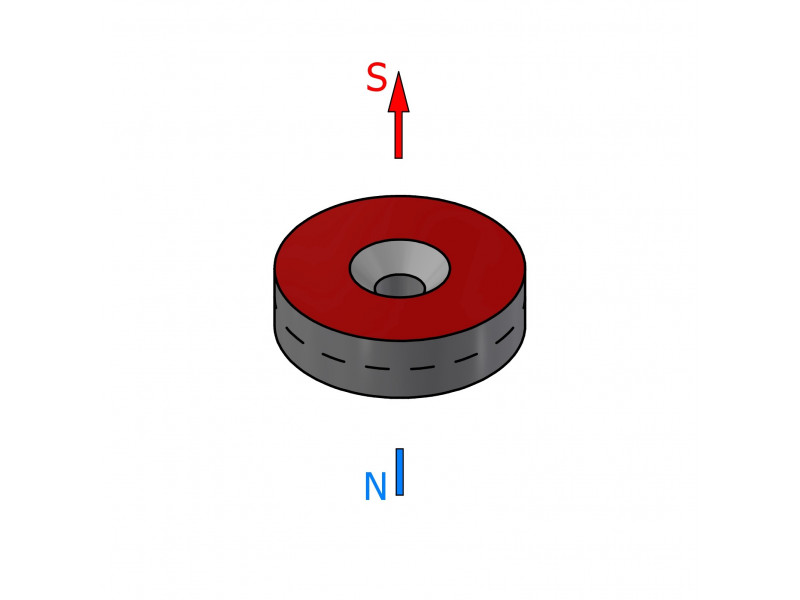

Direcția magnetizării de-a lungul înălțimii înseamnă că o suprafață circulară a unui magnet reprezintă polul N, în timp ce cealaltă suprafață circulară - opusă - se referă la polul S.
Capacitatea maximă de ridicare specificată mai sus a fost măsurată folosind tablă netedă, lustruită. Grosimea tablei utilizate a fost optimă. Forța de tracțiune a acționat perpendicular. În cazul unei forțe care acționează paralel cu tablă, adică atunci când magnetul se deplasează pe tablă, capacitatea de ridicare a magnetului va fi semnificativ mai mică. Spațiul dintre magnet și tablă, rezultat din acoperirea tabloului cu un strat de vopsea sau cu un strat galvanic, va determina, de asemenea, o scădere a capacității de ridicare a magnetului. Orice asperitate sau denivelare a tablei metalice va reduce, de asemenea, capacitatea de ridicare a magnetului. Cea mai mare capacitate de ridicare este obținută prin utilizarea unei foi suficient de groase care conține o cantitate mare de fier. Utilizarea oțelului cu conținut ridicat de carbon sau a tablei de fontă va duce la o capacitate de ridicare mai mică. Capacitatea maximă de ridicare este, de asemenea, afectată de temperatura de funcționare a magnetului. Un magnet încălzit va avea o capacitate de ridicare mai mică.
Temperatura maximă specifică de funcționare a unui magnet depinde de circuitul magnetic în care este plasat, astfel încât vă recomandăm să testați magnetul în condiții specifice. Un magnet încălzit va avea o forță de aderență mai mică. Coeficientul de temperatură al remanenței TK(Br): ≤ -0,12%/°C. Coeficientul de temperatură al coercitivității TK(HcJ): ≤ -0,6%/°C.
Valorile parametrilor magnetului prezentate aici sunt rezultatul măsurătorilor efectuate pe un magnet specific și sunt utilizate pentru a compara magneții disponibili în magazinul online. Vă recomandăm să testați magnetul personal în condițiile de funcționare preconizate.
Proprietățile magnetice ale materialului de clasa N42
remanență Br |
~ 1,267 [T] |
coercitivitate HcB |
~ 842 [kA/m] |
coercitivitate HcJ |
~ 935 [kA/m] |
Proprietățile magnetice nu sunt identice pentru fiecare magnet. Rezultatele măsurătorilor efectuate pe probe diferite vor varia, printre altele, din cauza eterogenității inerente a materialului și a toleranțelor de măsurare ale dispozitivului de măsurare utilizat. Pentru măsurători în conformitate cu IEC 60404-5, toleranțele de măsurare sunt de ±1% pentru inducția de remanență Br și ±2% pentru coercitivitatea HcB și coercitivitatea HcJ. Un magnet acoperit cu nichel trebuie să fie îndepărtat înainte de măsurare, deoarece proprietățile magnetice ale nichelului vor afecta rezultatul măsurătorii, subestimând valorile parametrilor obținuți. Un strat de zinc nu afectează rezultatul măsurătorilor.
Prin urmare, valorile parametrilor indicați sunt aproximative.
Putem oferi parametrii magneților în conformitate cu specificațiile individuale, inclusiv pentru inducția de remanență Br, coercitivitatea HcB, coercitivitatea HcJ, momentul magnetic, punctul de funcționare Jd, direcția magnetizării și abaterea acesteia etc. În corespondența dvs. electronică, vă rugăm să indicați valorile minime necesare ale parametrilor sau valorile parametrilor magnetici în intervalul minim-maxim specificat.
Proprietăți fizice
Densitate |
~7,5 [g/cm3] |
Duritatea Vickers (HV) |
~600 [kg/mm2] |
Rezistivitate |
~144 [uOhm x cm] |
Dacă aveți nevoie de magneți de neodim fabricați în conformitate cu specificații stricte, vă rugăm să ne trimiteți cererea dumneavoastră împreună cu cerințele dumneavoastră.
D18xd7,2/3,6x5/N42 - disc magnetic cu gaură înfundată

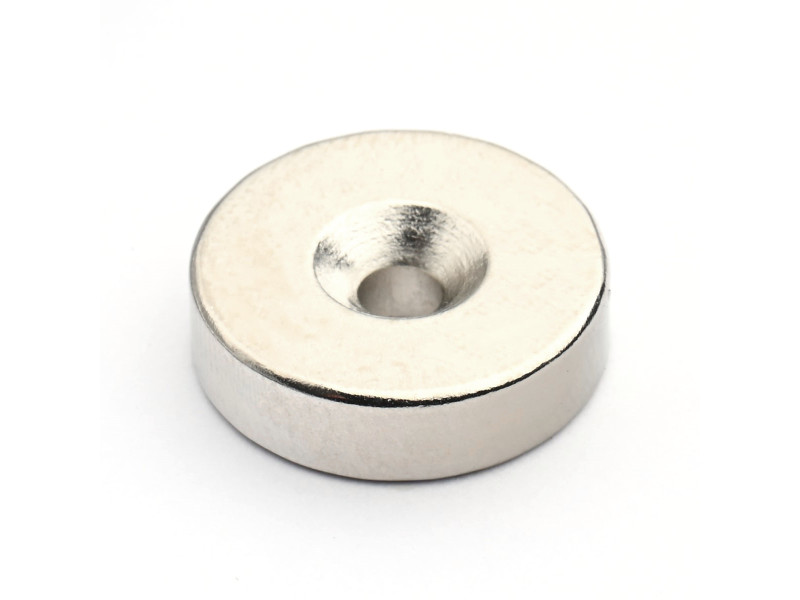

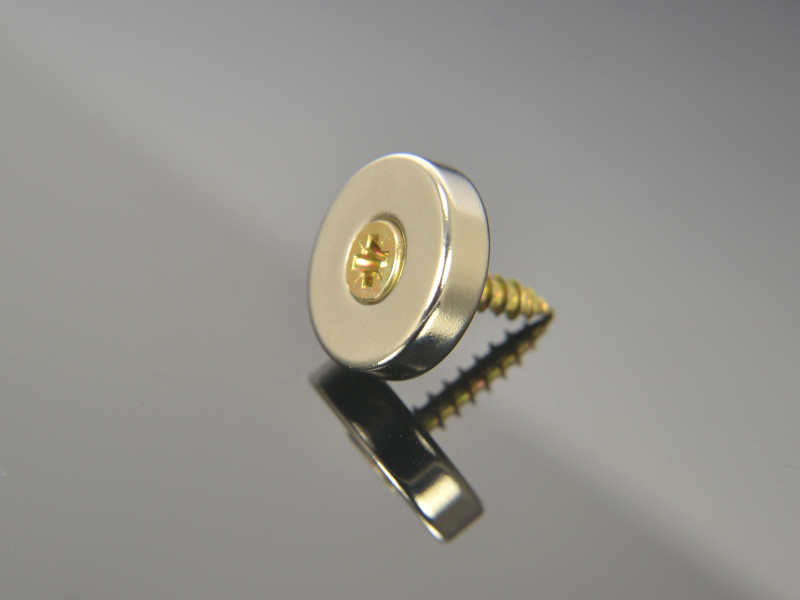

Acesta este un magnet inelar cu orificiu pentru cap de șurub înfundat.
Magnetul are o gaură șanfrenată pentru montare cu ajutorul unui șurub sau al unui șurub cu cap ascuțit.
Este un magnet din neodim, magnetizat de-a lungul înălțimii. Are doi poli, ceea ce înseamnă că are două fețe. A fost protejat împotriva coroziunii prin placare cu nichel. A fost fabricat în conformitate cu toleranțe dimensionale excelente. Temperatura maximă de funcționare nu depășește 80 de grade Celsius. Magneții de neodim se lipesc de suprafețele metalice. Puteți atașa magnetul la suprafețe realizate din materiale feromagnetice. În ciuda dimensiunilor sale mici, acest magnet este puternic. Acesta este un magnet de neodim de înșurubat. Magnet de neodim de înșurubat. Disc cu gaură înfundată din neodymium. Disc magnetic din neodim cu gaură înfundată.
