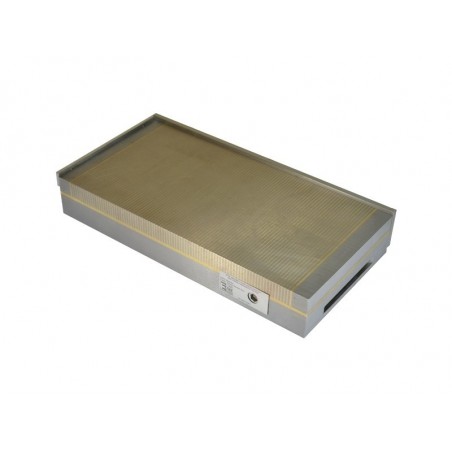

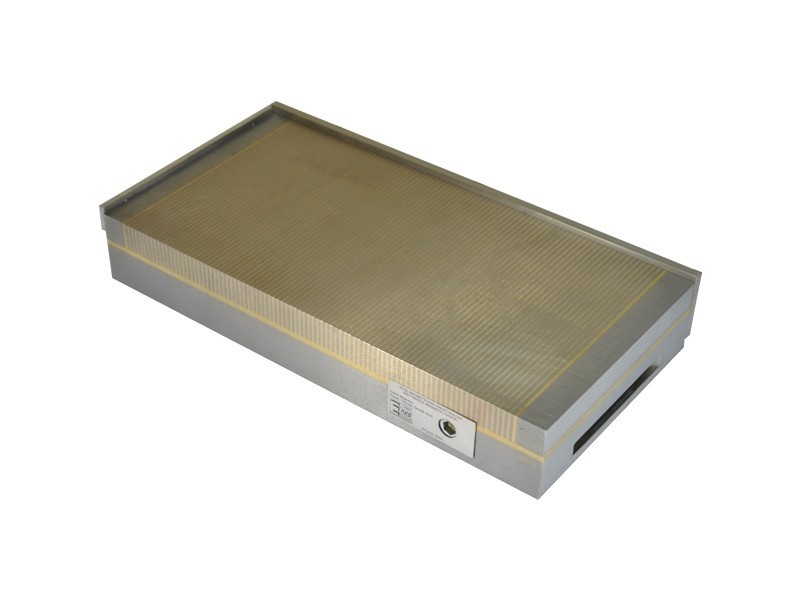

Mandrină magnetică permanentă TS-4020B

Mandrinele magnetice permanente din seria TS sunt concepute pentru fixarea pieselor feromagnetice (fier, oțel structural, oțel aliat, fontă) în timpul rectificării, frezării și prelucrării prin electroeroziune. Corpul mandrinei este format dintr-un singur bloc de oțel, în timp ce placa sa superioară este realizată din oțel și lamelă de alamă plasate interschimbabil. Mandrinele din seria TS utilizează magneți de neodim, datorită cărora se obține o forță de strângere maximă. Se pot utiliza două șine de oprire pentru o strângere mai bună.

Câmpul magnetic poate fi activat și dezactivat cu ajutorul unei pârghii rotite cu 180° (cheie Allen). Structura rigidă a mandrinei permite o prelucrare foarte precisă, în timp ce etanșeitatea acesteia permite utilizarea mandrinei pentru operații care implică lichid de răcire sau operații în imersie completă.

Mandrinele sunt disponibile în două variante de pas al polilor magnetici (1,5 + 0,5 [mm] sau 3,0 + 1,0 [mm]), ceea ce permite adaptarea tipului de mandrină la dimensiunea pieselor care trebuie fixate.
Diagrama pasului polilor:

Forța de strângere depinde de următorii parametri:

• tipul de material:
  (forța de strângere crește proporțional cu conținutul de fier din oțel)

  - fier Armco 100%
  - oțel cu conținut scăzut de carbon 90% (St3s)
  - oțel cu conținut ridicat de carbon 80% (St45)
  - oțel aliat 70% (Corrax)
  - oțel înalt aliat 65% (1.2436)
  - fontă 50%

• rugozitatea suprafeței mandrinei și a piesei fixate:

  - pentru Ra până la 0,08 µm 100%
  - pentru Ra până la 0,20 µm 90%
  - pentru Ra până la 1,25 µm 70%
  - pentru Ra până la 6,30 µm 50%
  - pentru Ra până la 25,00 µm 30%

• grosimea piesei fixate
  (testele au fost efectuate pentru plăci cu dimensiunea de 20 x 20 mm din fier Armco):

• suprafața de contact - pentru a asigura o bună prindere, piesele de prelucrat nu pot fi mai scurte de 3 mm și în plus, în cazul suprafețelor mici, acestea trebuie înconjurate cu plăci auxiliare. Forța maximă de strângere pe ^cm2 se obține pentru piesele de lucru cu o suprafață de aproximativ 4 ^cm2. O creștere suplimentară a suprafeței piesei de prelucrat nu se traduce printr-o forță de prindere mai mare. De asemenea, este important ca piesa de prelucrat prinsă să fie paralelă cu mandrina, deoarece orice asperitate, chiar și cea mai mică, determină o scădere a forței de prindere. Designul mandrinei permite regenerarea zonei de lucru prin rectificarea acesteia la 5 mm din grosime.

Mandrinele magnetice dreptunghiulare disponibile în oferta noastră sunt prezentate mai jos:
