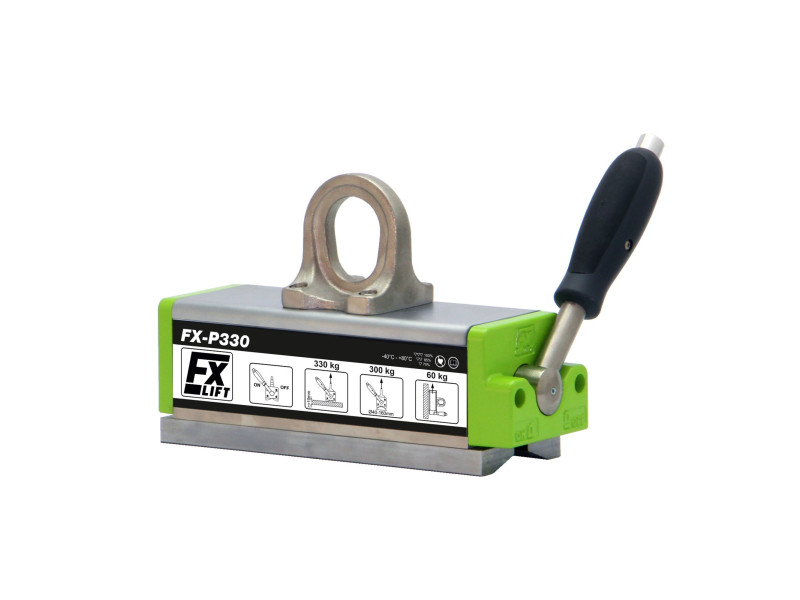

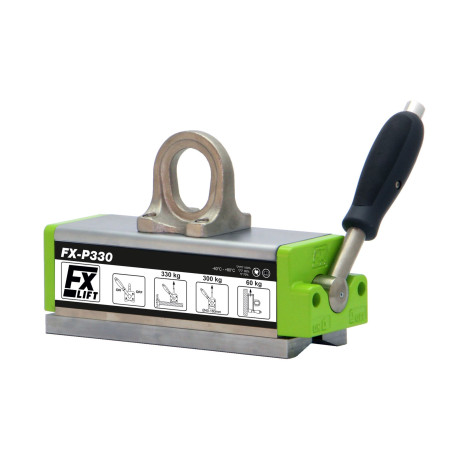

Magnet za dvigovanje FX-P330

Na spletni strani	Cena Neto	Cena Bruto
1 kosov.	€827.75	€1018.13

Količina

Razpoložljiva količina:6 kosov.

Čas dostave: 8-10 delovnih dni

Postavite vprašanje

Opis

Dolžina: 265 [mm]
Širina: 87 [mm]
Višina: 170 [mm]
Vrsta magneta: Neodim
Največja zmogljivost dvigovanja: 330 [kg]
Minimalna debelina dvignjenega elementa: 4 [mm]
Najvišja delovna temperatura: ≤ 80 [°C]
Teža: 12.4 [kg]
Čas dostave: 8-10 delovnih dni

Nazivna zmogljivost dvigovanja: 330 [kg]

Največja nosilnost (lomna obremenitev): >990 [kg] - Varnostni faktor za statične preskuse je 3,5 in je v skladu z EN 13155:2021-05

NE dvigujte bremen, ki so težja od nazivne zmogljivosti dvigovanja !

Dvigalni magneti se uporabljajo za dvigovanje in premikanje težkega železa in magnetnih jeklenih komponent. Te naprave ne potrebujejo nobenega napajanja z električno energijo. Magnetno polje se vklaplja in izklaplja z nastavitvijo ročnega vzvoda. Magnetno polje dvigal ustvarjajo neodimovi magneti. Uporabljajo se v jeklarnah, tovarnah, skladiščih, delavnicah in dokih. Uporabni so za ravnanje s pločevino, ploščami, profili, palicami, kotniki, kanali, okroglimi in kvadratnimi cevmi ter drugimi velikimi železnimi obdelovanci.

Na vsak dvižni magnet serije FX-P pritrdimo:

♦ 5-letno garancijo
♦ izjavo o skladnosti "CЄ"
♦ protokol merjenja zmogljivosti
♦ navodila za uporabo
♦ hitri priročnik

Vse jeklene komponente dvigal FX so ponikljane, kar jim zagotavlja večjo odpornost proti koroziji. To je edinstvena lastnost, ki velja za vse dvižne magnete v seriji FX-P.

Dejanska dvižna zmogljivost posameznih dvižnih magnetov je odvisna od naslednjih dejavnikov:

♦ debeline in oblike obdelovancev, ki jih je treba dvigniti (za vsak dvižni mehanizem je navedeno razmerje med dvižno zmogljivostjo in debelino obdelovancev). Pri valjastih masivnih obdelovancih (valji, palice) je dvižna zmogljivost približno 50 % manjša.

Najmanjša debelina sestavnega dela, pri kateri se lahko uporablja dvigalo

4 mm

Pretanki obdelovanci se lahko privlačijo šibko, ker magnetno polje dvigovalnih magnetov ni v celoti izkoriščeno. Poleg tega se tanki obdelovanci upogibajo in njihova površina stika z dvigali se zmanjša, zato se zmanjša vlečna sila. Najboljša zmogljivost dvigovanja je dosežena pri dovolj debelih obdelovancih.

Debelina obdelovanca, ki ga je treba dvigniti, pri kateri je zmogljivost dvigovanja 100 %.	10 mm

Pred začetkom dela je treba upoštevati odstotno odvisnost dvižne zmogljivosti v odvisnosti od debeline jekla, ki ga je treba dvigniti (krivulje dvižne zmogljivosti najdete v priročniku).

Pri rokovanju z okroglimi deli, kot so cevi, palice, jeklene gredi, se največja nosilnost zmanjša:

Tip	Premer gredi	Največja dolžina gredi	Največja nosilnost
FX-P330	40-160 [mm]	2000 [mm]	300 [kg]

Dejanska dvižna zmogljivost posameznih dvižnih magnetov je odvisna tudi od:

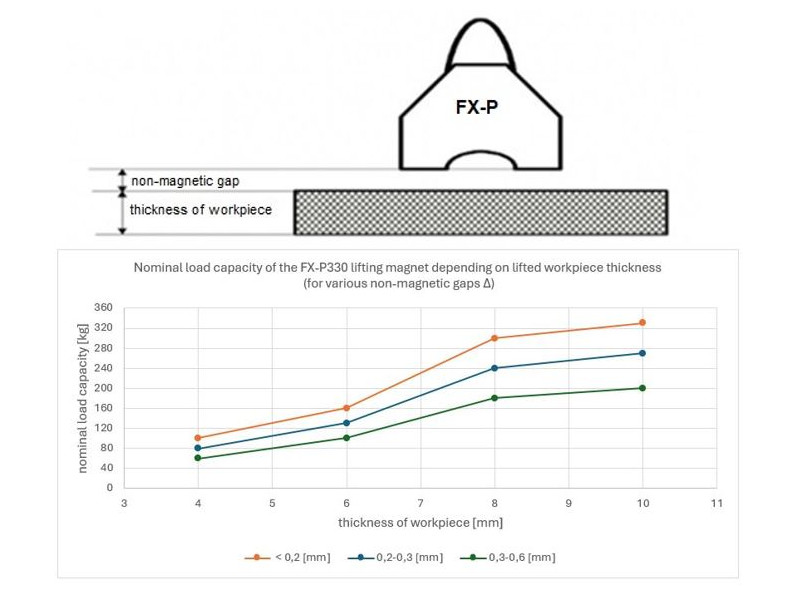

♦ velikosti zračne vrzeli med površino dvižnikov in obdelovancem, ki ga je treba dvigniti (za vsak dvižni magnet so podane značilnosti zmogljivosti v odvisnosti od velikosti nemagnetne vrzeli).

Debelina obdelovanca [mm]	Nazivna nosilnost naprave FX-P330 [kg]
	Nemagnetna vrzel D med dvigali in obdelovancem, ki ga je treba dvigniti
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,5 mm
10	330	270	200
8	300	240	180
6	160	130	100
4	100	80	60

Nosilnost je odvisna od zračne reže med površino prijemala in obdelovancem, ki ga je treba dvigniti. Če je hrapavost površine obremenitve Ra manjša od 6,3 μm, se zmogljivost prijemala ne zmanjša. To velja za zelo čisto, ravno in brušeno površino. Če bo hrapavost površine materialov, ki jih je treba dvigniti, Ra večja od 6,3 μm, je treba upoštevati vrzel med prijemalom in obdelovancem, ki ga je treba dvigniti.

Za zarjavele valjane površine se lahko predvideva vrzel v območju (0,1-0,3 mm), medtem ko se za hrapave porozne površine vrzel ocenjuje v območju (0,1-0,3 mm).3-0,5 mm).
Pred začetkom dela si v navodilih oglejte odstotno razmerje nosilnosti v odvisnosti od nemagnetne vrzeli.

Dejanska nosilnost posameznih dvižnih magnetov je odvisna tudi od:

♦ Sestave bremena, ki ga je treba dvigniti (večja kot je vsebnost železa, večja je nosilnost):

Tip	Nazivna zmogljivost dvigovanja [kg]	Nosilnost, ki je dovoljena za material * [kg]
FX-P330	330	Nizkoogljično jeklo 100%	Visokoogljično jeklo 90%	Nizko legirano jeklo 75%	Lito železo 50%
FX-P330	330	330	300	250	165

*) to je dovoljena obremenitev za sestavni del iz določenega materiala, če ni zmanjšana zaradi drugih dejavnikov (debelina, kakovost površine, oblika).

♦ temperaturo okolja in temperaturo obdelovanca, ki ga je treba dvigniti (ne sme biti višja od 80[^oC] ).
Pri dvižnih magnetih so vir magnetnega polja sintrani neodimovi magneti, katerih najvišja delovna temperatura je 80^oC.

Ponujamo:
- svetovanje,
- storitve,
- rezervne dele,
- letne preglede in preskuse nosilnosti dvižnih magnetov, potrjene s certifikatom.
