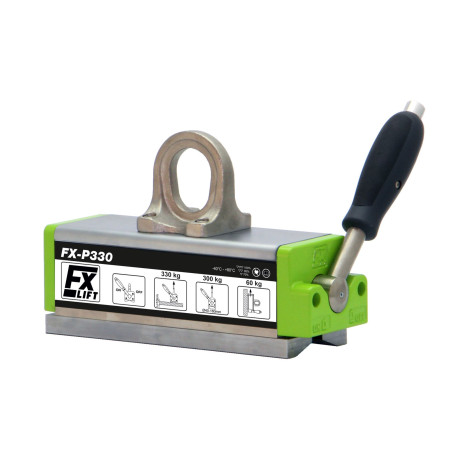

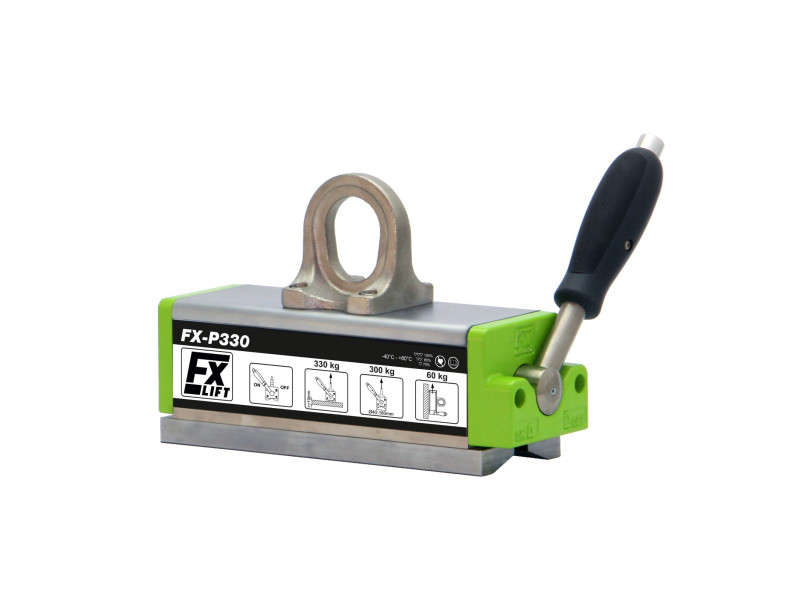

Zdvíhací magnet FX-P330

Z	Cena Netto	Cena brutto
1 ks.	€827.75	€1018.13

Množstvo

Dostupné množstvo:6 ks.

Čas dodania: 8-10 pracovných dní

Položiť otázku

Popis

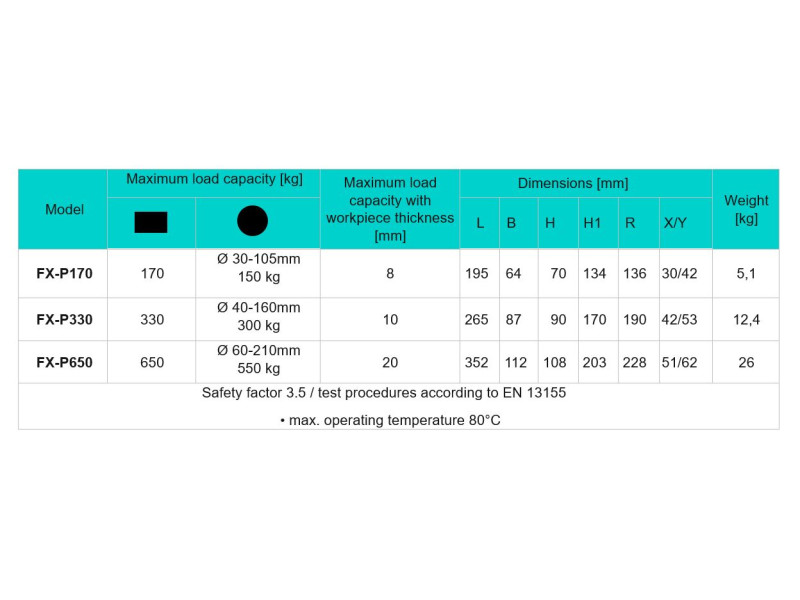

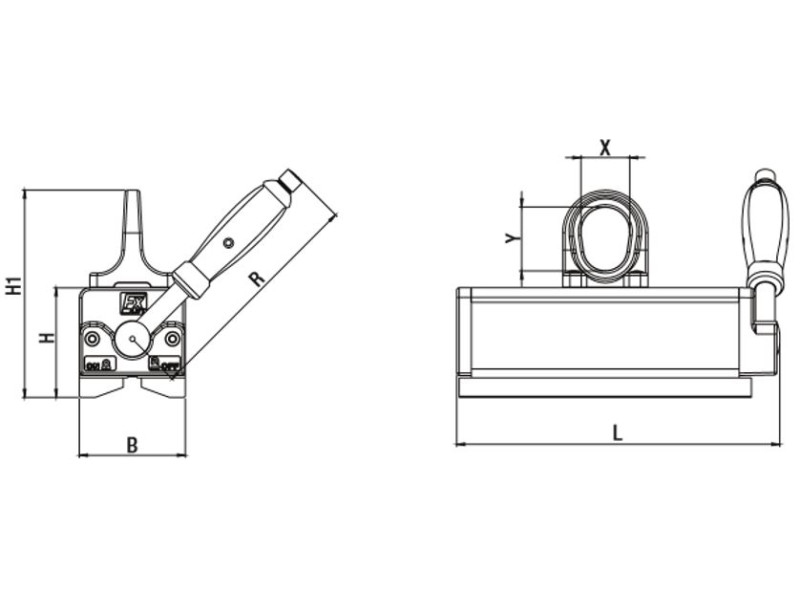

Dĺžka: 265 [mm]
Šírka: 87 [mm]
Výška: 170 [mm]
Typ magnetu: Neodym
Maximálna zdvíhacia kapacita: 330 [kg]
Minimálna hrúbka zdvíhaného prvku: 4 [mm]
Maximálna pracovná teplota: ≤ 80 [°C]
Hmotnosť: 12.4 [kg]
Čas dodania: 8-10 pracovných dní

Nominálna nosnosť zdvíhania: 330 [kg]

Maximálna nosnosť (lámavé zaťaženie): >990 [kg] - Bezpečnostný faktor pri statických skúškach je 3,5 a je v súlade s normou EN 13155:2021-05

NEZDVIHÁVAJTE ŤAŽKOSTI, KTORÉ SÚ VÄČŠIE, AKO JE NOMINÁLNA NOSNOSŤ ZDVIHANIA !

Zdvíhacie magnety sa používajú na zdvíhanie a premiestňovanie ťažkých železných a magnetických oceľových komponentov. Tieto zariadenia nevyžadujú žiadne napájanie. Magnetické pole sa zapína a vypína nastavením ručnej páky. Magnetické pole zdvíhačov vytvárajú neodymové magnety. Používajú sa v oceliarňach, továrňach, skladoch, dielňach a dokoch. Sú užitočné na manipuláciu s plechmi, plechmi, profilmi, tyčami, uholníkmi, kanálmi, okrúhlymi a štvorcovými rúrami a inými veľkými železnými obrobkami.

Ku každému zdvíhaciemu magnetu série FX-P pripevňujeme:

♦ 5-ročnú záruku
♦ vyhlásenie o zhode "CЄ"
♦ protokol o meraní nosnosti
♦ návod na obsluhu
♦ stručnú príručku

Všetky oceľové komponenty zdvíhačov FX sú poniklované, čo im dodáva zvýšenú odolnosť proti korózii. Ide o jedinečnú vlastnosť, ktorá sa vzťahuje na všetky zdvíhacie magnety série FX-P.

Skutočná zdvíhacia kapacita jednotlivých zdvíhačov závisí od nasledujúcich faktorov:

♦ hrúbke a tvare zdvíhaných obrobkov (pre každý zdvíhač je uvedený vzťah medzi zdvíhacou kapacitou a hrúbkou obrobkov). V prípade valcových pevných obrobkov (valce, tyče) je zdvíhacia kapacita približne o 50 % nižšia.

Minimálna hrúbka súčiastky, pri ktorej možno zdvihák použiť

4 mm

Obrobky, ktoré sú príliš tenké, môžu byť priťahované slabo, pretože magnetické pole zdvíhacích magnetov nie je plne využité. Okrem toho sa tenké obrobky ohýbajú a ich kontaktná plocha so zdvíhačmi sa zmenšuje, takže sa znižuje ťahová sila. Najlepší výkon zdvíhania sa dosahuje pri dostatočne hrubých obrobkoch.

Hrúbka zdvíhaného obrobku, pri ktorej je zdvíhací výkon 100 %.	10 mm

Pred začatím práce je dôležité zvážiť percentuálnu závislosť zdvíhacej kapacity v závislosti od hrúbky zdvíhanej ocele (krivky zdvíhacej kapacity nájdete v príručke).

Pri manipulácii s oblými dielmi, ako sú rúry, tyče, oceľové hriadele, sa maximálna nosnosť znižuje:

Typ	Priemer hriadeľa	Maximálna dĺžka hriadeľa	Maximálna nosnosť
FX-P330	40-160 [mm]	2000 [mm]	300 [kg]

Skutočná zdvíhacia kapacita jednotlivých zdvíhacích magnetov závisí aj od:

♦ veľkosti vzduchovej medzery medzi povrchom zdvíhačov a zdvíhaným obrobkom (pre jednotlivé zdvíhacie magnety sú uvedené charakteristiky kapacity v závislosti od veľkosti nemagnetickej medzery).

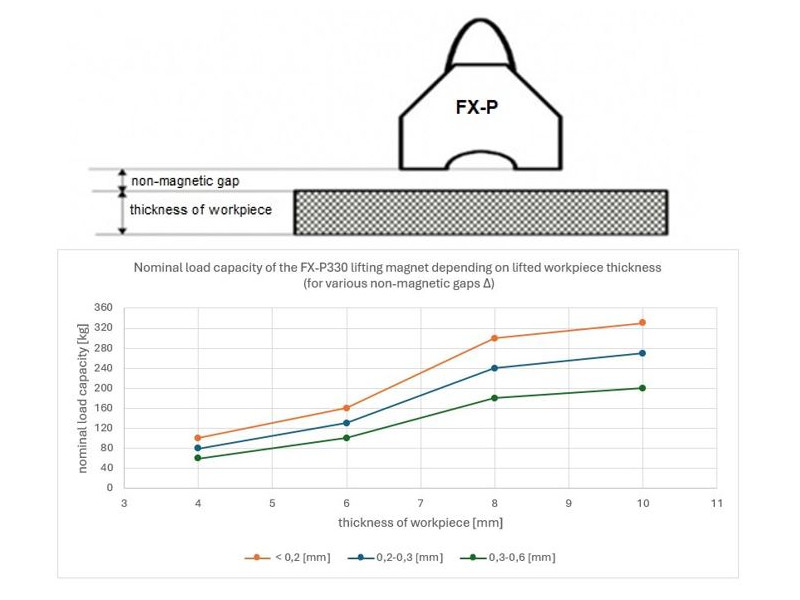

Hrúbka obrobku [mm]	Menovitá nosnosť zariadenia FX-P330 [kg]
	Nemagnetická medzera D medzi zdvíhacími magnetmi a zdvíhaným obrobkom
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,5 mm
10	330	270	200
8	300	240	180
6	160	130	100
4	100	80	60

Nosnosť závisí od vzduchovej medzery medzi povrchom chápadla a zdvíhaným obrobkom. Ak je drsnosť povrchu záťaže Ra menšia ako 6,3 μm, kapacita chápadla sa nezníži. To platí pre veľmi čistý, rovný a obrúsený povrch. Ak bude drsnosť povrchu zdvíhaných materiálov Ra väčšia ako 6,3 μm, mala by sa zohľadniť medzera medzi chápadlom a zdvíhaným obrobkom.

V prípade hrdzavých valcovaných povrchov možno predpokladať medzeru v rozsahu (0,1 - 0,3 mm), zatiaľ čo v prípade drsných poréznych povrchov sa medzera odhaduje v rozsahu (0 - 0,5 mm).3-0,5 mm).
Pred začatím práce si pozrite návod na použitie, kde nájdete percentuálny vzťah nosnosti v závislosti od nemagnetickej medzery.

Skutočná nosnosť jednotlivých zdvíhacích magnetov závisí aj od:

♦ Zloženia zdvíhaného bremena (čím vyšší obsah železa, tým vyššia nosnosť):

Typ	Nominálna zdvíhacia kapacita [kg]	Nosnosť prípustná pre materiál * [kg]
FX-P330	330	Nízkouhlíková oceľ 100%	Vysoko uhlíková oceľ 90%	Nízkolegovaná oceľ 75%	Liatina 50%
FX-P330	330	330	300	250	165

*) je to prípustné zaťaženie pre komponent vyrobený z daného materiálu, ak nie je znížené inými faktormi (hrúbka, kvalita povrchu, tvar).

♦ teplota okolia a teplota zdvíhaného obrobku (nesmie byť vyššia ako 80[^oC] ).
V zdvíhacích magnetoch sú zdrojom magnetického poľa spekané neodymové magnety, ktorých maximálna prevádzková teplota je 80^oC.

Ponúkame:
- poradenstvo,
- služby,
- náhradné diely,
- ročné kontroly a skúšky nosnosti zdvíhacích magnetov potvrdené certifikátom.
