Višina
269 [mm]
Vrsta magneta
Neodim
Največja zmogljivost dvigovanja
480 [kg]
Najvišja delovna temperatura
≤ 80 [°C]
Teža
30 [kg]
Debelina dvignjenega elementa, pri kateri je zmogljivost dviganja 100 %.
15 mm
Razmik med dvižnimi magneti
65-600 mm
Parametri delovanja

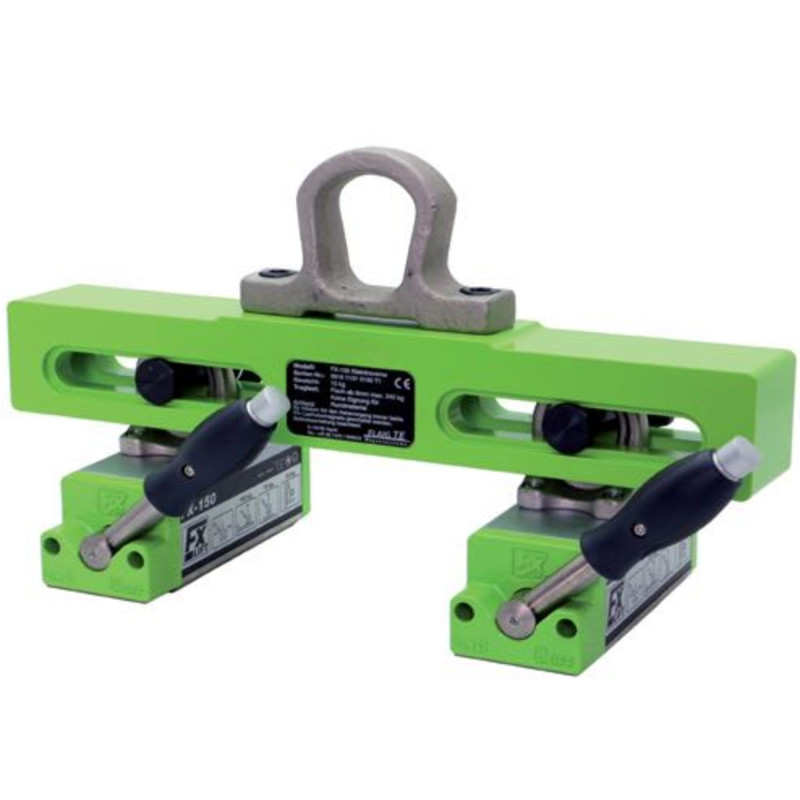

Magnetno držalo za premikanje FX-KT 480-600

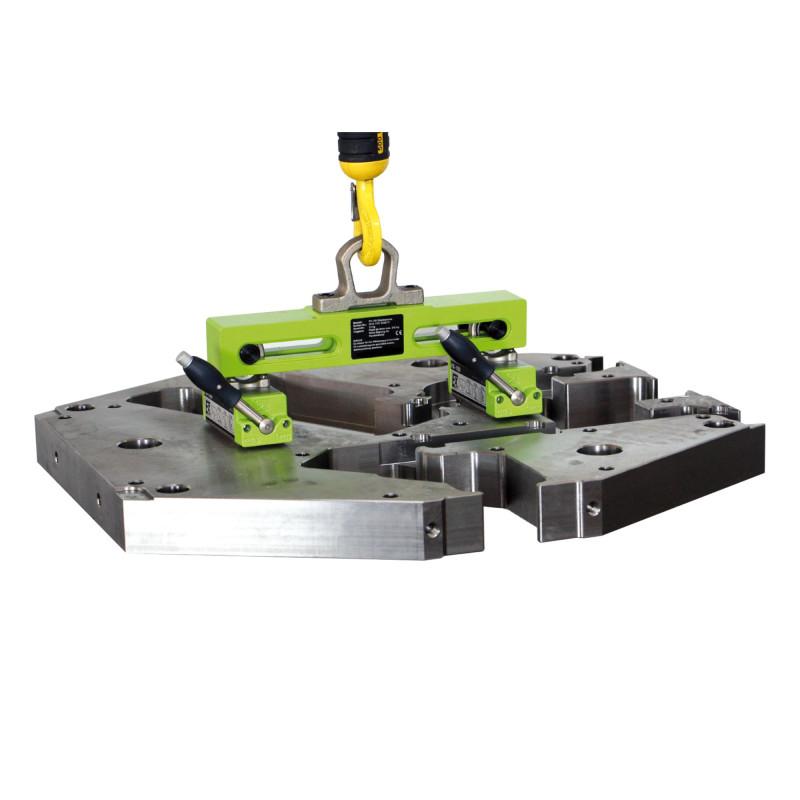

Magnetno držalo FX-KT 480-600, ki uporablja dva dvižna magneta FX-300, omogoča dvigovanje in prevoz skoraj vsega. To je še posebej uporabno za predmete s sredinsko luknjo, pri katerih je uporaba enega samega dvižnega magneta lahko nevarna, ker se težišče premakne. Nosilec FX-KT je odličen tudi za prevoz daljših predmetov. Uporaba dveh dvižnih magnetov serije FX in nastavljivega razmika preprečuje, da bi se predmeti med prevozom upognili. Prav tako je uporaba dveh dvižnih magnetov z manjšo skupno dvižno zmogljivostjo kot enega boljša za tanke predmete, saj debelina predmeta vpliva na dejansko dvižno zmogljivost. Dvigalne magnete je mogoče enostavno sestaviti in razstaviti, zato jih lahko uporabljate tudi samostojno, na primer za rokovanje z manjšimi deli. Jeklena prečka je v celoti prevlečena s prašnim premazom.
Sistemov ne uporabljajte za dvigovanje bremen, ki so težja od nazivne nosilnosti dvižnih magnetov.
Magnetni dvižni magneti (dvigala) so magnetna vezja, izdelana z uporabo trajnih magnetov. Uporabljajo se za dvigovanje in premikanje težkih železnih in magnetnih jeklenih elementov. Te naprave ne potrebujejo nobenega zunanjega ali notranjega napajanja. Magnetno polje se vklaplja in izklaplja s premikanjem ročnega vzvoda. Magnetno polje dvižnih magnetov ustvarja najnovejša generacija sintranih neodimovih magnetov. Kljub majhnosti in razmeroma majhni teži so zelo priročni in enostavni za uporabo. Uporabljajo se v jeklarnah, tovarnah, skladiščih, delavnicah, pristaniščih in povsod, kjer so lahko v pomoč pri premikanju pločevine, plošč, profilov, palic in drugih velikih železnih elementov.
Dejanska zmogljivost dvigala FX-HV je odvisna od naslednjih dejavnikov:
- vrste uporabljenih dvižnih magnetov FX,
- debeline in oblike dvigovanih elementov
- za vsak dvižni magnet je dvižna zmogljivost določena glede na debelino dvignjenih elementov.
Elementi, ki so pretanki, se lahko privlačijo šibko, ker magnetno polje dvižnega magneta ni v celoti izkoriščeno. Zelo tanko pločevino zasiči le majhen del magnetnega polja, preostali del magnetnega polja pa neizkoriščen prodre zunaj pločevine v okolje. V tem primeru magnetni krog dvižnega magneta ni optimalno sklenjen. Poleg tega se tanki elementi upogibajo in njihova stična površina z magnetom postane linearna, kar hitro zmanjša dvižno silo. Najboljša zmogljivost dvigovanja se doseže z dovolj debelimi elementi, ki pravilno sklenejo magnetni krog in izkoristijo celotno magnetno polje magneta.
Spodnja tabela prikazuje optimalno debelino jekla (pri kateri je zmogljivost dvigovanja 100 %).
| Debelina dvignjenega elementa, pri kateri je zmogljivost dvigovanja naprave FX-KT 480-600 100 %. | 15 mm |
- zračna reža med površino dvižnega magneta in dvignjenim elementom.
Zmogljivost dvigovanja je odvisna od zračne reže med delci polov dvižnega magneta (noga) in dvignjenim elementom. Če je hrapavost površine Ra bremena manjša od 6,3 μm, na površini dvižnega magneta ne bo zračne reže in zmogljivost dviganja se ne bo zmanjšala. To velja za zelo čiste, ravne in polirane površine. Če je hrapavost površine Ra dvignjenih materialov večja od 6,3 μm, je treba upoštevati vrzel med dvižnim magnetom in dvignjenim elementom.
Pri rjastih površinah po valjanju se lahko predvideva vrzel v razponu (0,1-0,3 mm), pri neenakomernih poroznih površinah pa je vrzel ocenjena na (0,3-0,5 mm).
- vrsta jekla, ki se dviguje
(večja kot je vsebnost železa, večja je zmogljivost dvigovanja: koeficient zmogljivosti dvigovanja za nizkoogljična jekla je 1,00; za visokoogljična jekla - 0,90; za nizkolegirana jekla - 0,75; za litino 0,50).
Različni feromagnetni materiali različno vplivajo na magnete (imajo različne magnetne lastnosti). Nekateri se privlačijo močneje, drugi manj. To je odvisno od strukture in kemične sestave materiala. Na primer, čisto železo (Armco) se privlači močneje kot ogljikova jekla, ogljikova jekla pa se privlačijo močneje kot lito železo.
| Tip | Nazivna zmogljivost dvigala [kg] | Nosilnost, dovoljena za material * [kg] | |||
| Nizkoogljično jeklo 100% | Visokoogljično jeklo 90% | Nizko legirano jeklo 75% |
Lito železo 50%
|
||
| FX-KT 480-600 | 480 | 480 | 430 | 360 | 240 |
*) to je dovoljena nosilnost elementa iz določenega materiala, če je ne zmanjšujejo drugi dejavniki (debelina, kakovost površine, oblika).
- temperatura
Temperatura okolja in temperatura dvignjenega elementa (ne sme presegati 80 °C).
Pri dvižnih magnetih so vir magnetnega polja sintrani neodimovi magneti. Pri neodimijevih magnetih je temperaturni koeficient za remanenčno indukcijo Br približno -0,12 %/o[C], temperaturni koeficient za koercitivnost pa -0,6 %/o[C]. Negativni temperaturni koeficienti pomenijo, da so neodimovi magneti pri temperaturah nad sobno temperaturo nekoliko "šibkejši".
Magnetna dvigala niso vir hrupa.
Vsakemu magnetnemu sistemu FX-KT priložimo:
- 5 let garancije,
- poročilo o meritvah nosilnosti,
- navodila za uporabo,
- priročnik za hitro/delovno postajo.
Ponujamo:
- svetovanje,
- storitve,
- rezervne dele,
- letne preglede in preskuse nosilnosti dvižnih magnetov, potrjene s certifikatom.
