Proizvajalec
Enes Magnesy
Država izvora
Poljska
Carinska oznaka CN
85059029

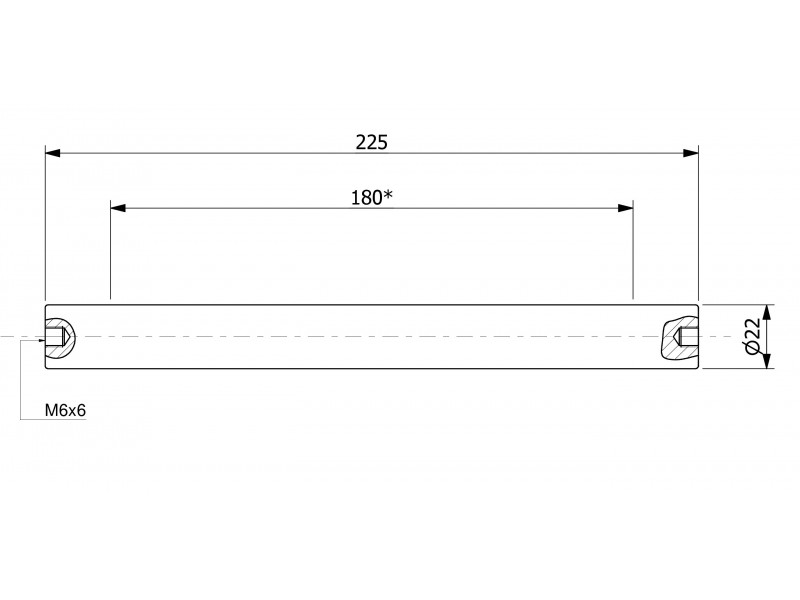

Zunanji premer
22 [mm]
Dolžina
225 [mm]
* Dolžina magnetnega odseka
180 [mm]

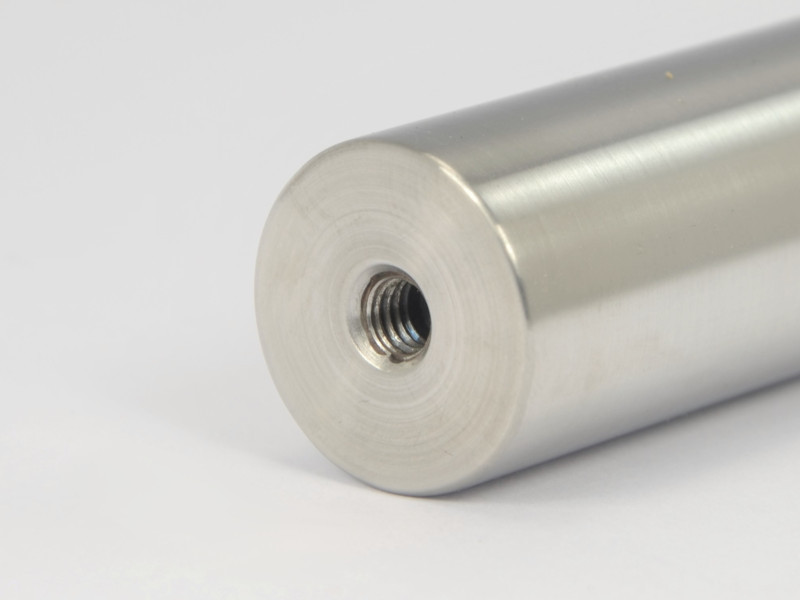

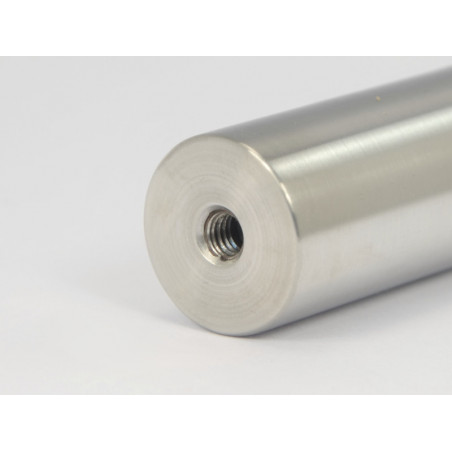

Vrsta navoja
notranji, 2 x M6
Dolžina navoja
6 [mm]
Vrsta magneta
neodim, N52
Največje magnetno polje nad srednjima poloma
0,78 [T], 7800 [Gs] +/- 5%
Najvišja delovna temperatura
≤ 60 [°C]
Stanovanja
nerjavno jeklo, AISI 304 / EN 1.4301, odobreno za stik z živili
Vodoodporen
razred IP67
Razpon
največ. 22 [mm]
Teža
725 [g]
Debelina stene cevnega ohišja
1,0
Parametri delovanja
Magnetna indukcija se meri s teslametrom s ploščato sondo s Hallovim učinkom.
Polarnost magnetne gredi

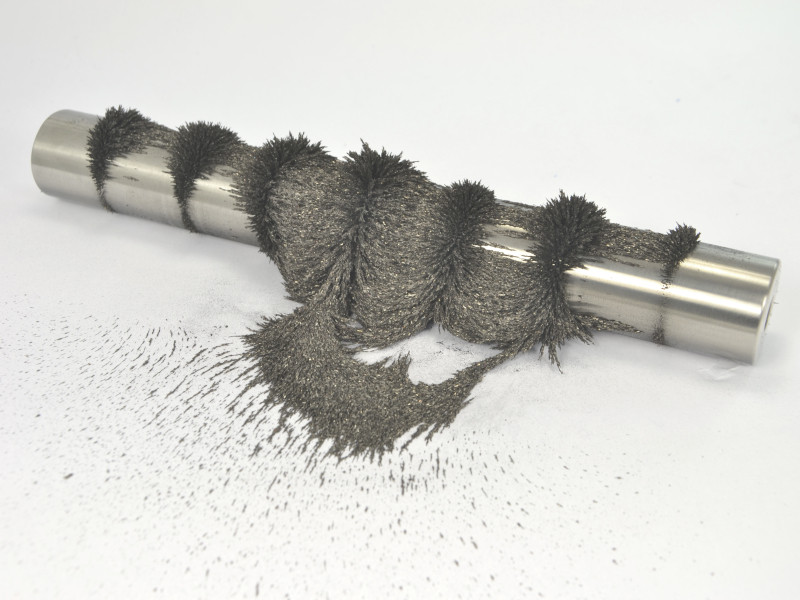

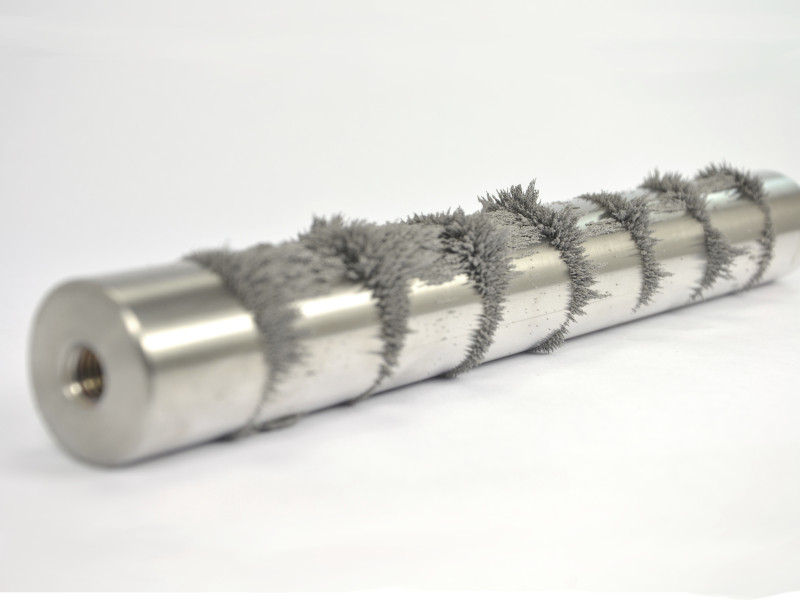

Valjasta površina filtrirne palice je magnetno aktivna. Ima izmenične magnetne pole (S-N-S... itd.) v presledkih blizu premera gredi.
Razporeditev magnetnega polja

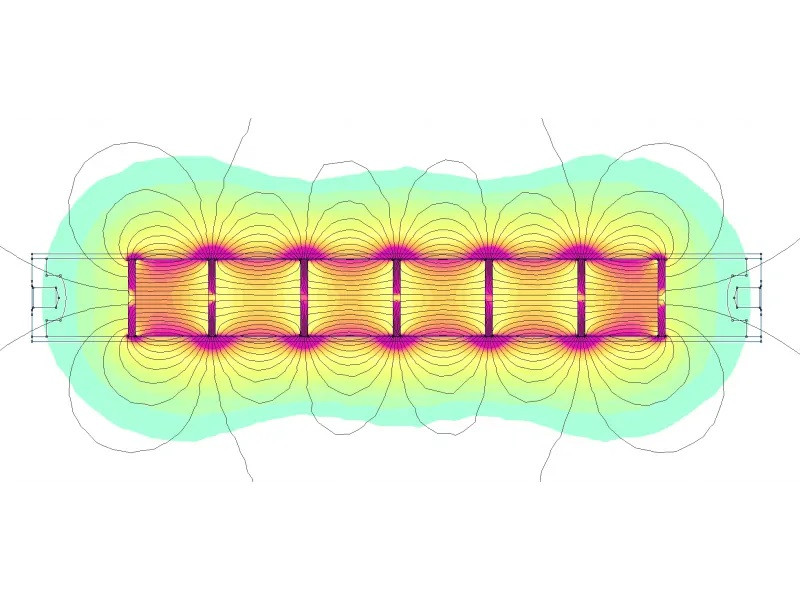

Zgledna porazdelitev magnetnega polja filtrirne palice je prikazana na spodnji sliki. Območja z največjo magnetno indukcijo nad poli so prikazana z rdečo barvo.
Metoda merjenja magnetne indukcije
Magnetna indukcija se meri na površini gredi v njenem srednjem delu. Za meritev je bil uporabljen teslamer s ploščato sondo Hallovega senzorja. Meritev se opravi v bližini magnetnega pola, pri čemer se išče najvišja vrednost magnetnega polja.
Čiščenje magnetnih filtrov
Magnetne filtrirne palice se čistijo ročno, tako da se zajeti feromagnetni elementi premaknejo na enega od koncev valja (tam je magnetna sila manjša) in nečistoče zdrsnejo s površine. To lahko storite z roko v rokavici, krpo, stisnjenim zrakom ali vodo pod pritiskom. Predpostavlja se, da je efektivno območje filtrirne palice enako njenemu premeru.
Varnostna pravila
Močne vibracije lahko zlomijo keramične magnete v magnetni filtrirni palici in zmanjšajo magnetno polje okoli valja. Nujno je treba upoštevati opozorilne znake in prepovedi.
Pozor! Neprevidno ravnanje z izdelkom lahko povzroči poškodbe rok!
Uporaba magnetne filtrirne palice
Magnetne filtrirne palice so univerzalni izdelek, ki se pogosto uporablja v sistemih za ločevanje sipkih, litih in plinastih izdelkov v različnih industrijah - npr. v živilski, plastični, keramični, kemični, strojni in reciklažni industriji.
Magnetne filtrirne palice po meri
Na zahtevo izdelamo magnetne filtrirne palice z nestandardnimi dimenzijami, drugimi načini montaže in prilagojene za delovanje pri visokih temperaturah.
Vabimo vas, da pošljete individualna povpraševanja(produkcja@magnesy.pl).
WMWSZ22X225_2XM6WN52
3 Izdelkov
Posebna sklicevanja
- EAN13
- 5906236807657
