Виробник
Енес Магнезі
Країна походження
Польща
Митний код CN
85059029

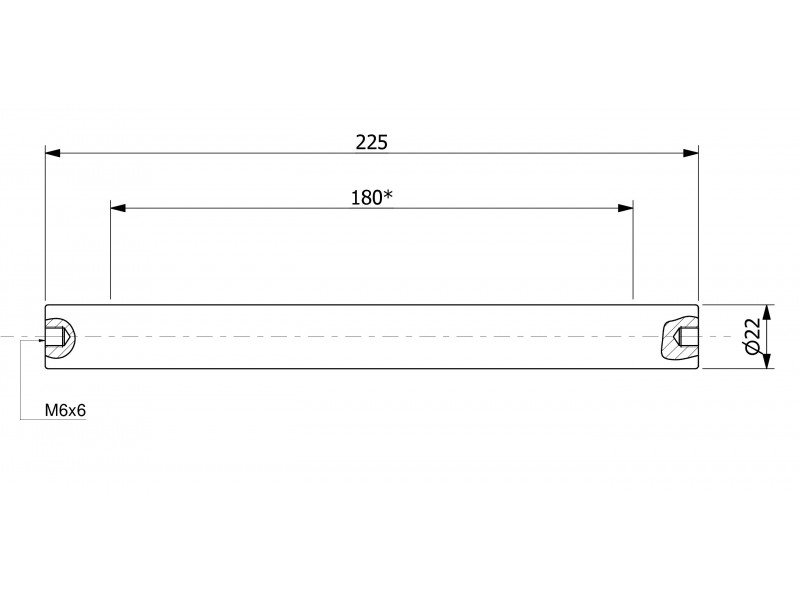

Зовнішній діаметр
22 [mm]
Довжина
225 [mm]
* Довжина магнітної секції
180 [mm]

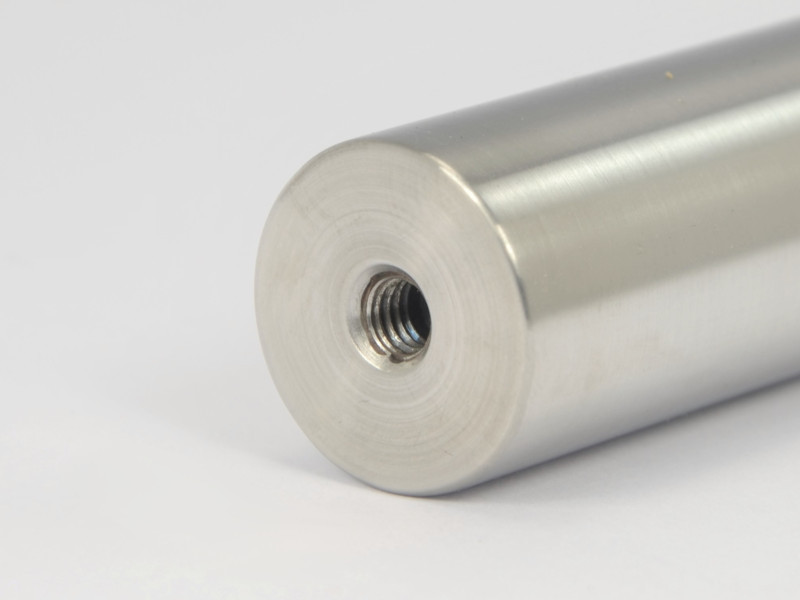

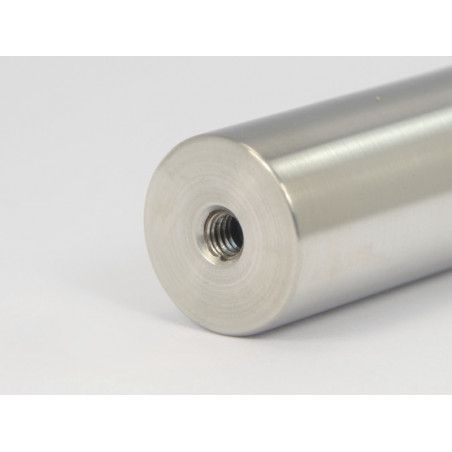

Тип різьби
внутрішній, 2 x M6
Довжина різьби
6 [mm]
Тип магніту
неодим, N52
Максимальне магнітне поле над середніми полюсами
0,78 [T], 7800 [Gs] +/- 5%
Максимальна робоча температура
≤ 60 [°C]
Житло
нержавіюча сталь, AISI 304 / EN 1.4301, дозволена для контакту з харчовими продуктами
Водонепроникний
клас IP67
Діапазон
максимум. 22 [mm]
Вага
725 [g]
Товщина стінки обсадної труби
1,0
Параметри продуктивності
Магнітна індукція вимірюється тесламетром з плоским зондом на основі ефекту Холла.
Полярність магнітного валу

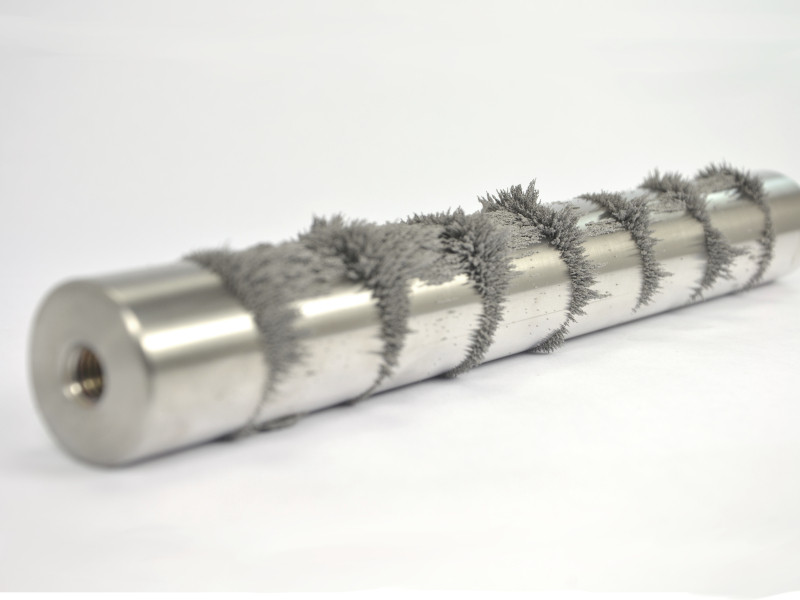

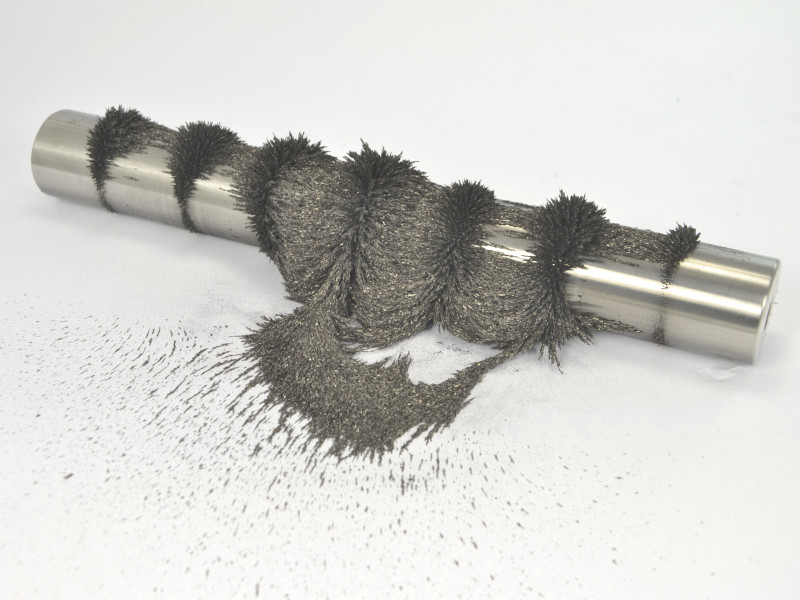

Циліндрична поверхня фільтрувальної планки є магнітоактивною. Вона має магнітні полюси, що чергуються (S-N-S... і т.д.) з інтервалами, близькими до діаметра валу.
Розподіл магнітного поля

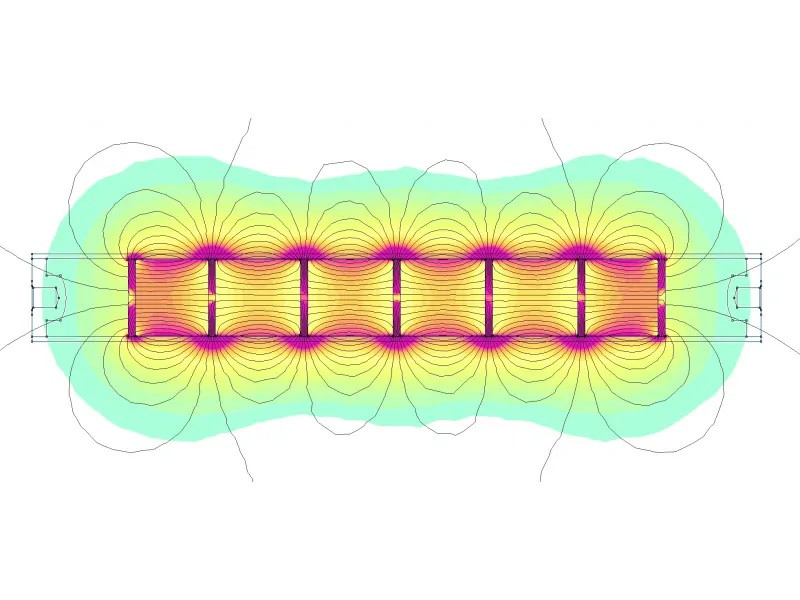

Приблизний розподіл магнітного поля фільтрувальної решітки показаний на графіку нижче. Області з найвищою магнітною індукцією над полюсами показані червоним кольором.
Метод вимірювання магнітної індукції
Магнітна індукція вимірюється на поверхні валу в його середній частині. Для вимірювання використовується тесламетр з плоским датчиком Холла. Вимірювання проводять поблизу магнітного полюса, шукаючи найвище значення магнітного поля.
Очищення магнітних фільтрів
Магнітні фільтрувальні планки очищаються вручну шляхом переміщення захоплених феромагнітних елементів до одного з кінців ролика (там магнітна сила менша) і зсунення домішок з поверхні. Це можна зробити рукою в рукавичці, ганчіркою, стисненим повітрям або водою під тиском. Ефективний радіус дії фільтрувальної планки приймається рівним її діаметру.
Правила безпеки
Сильні вібрації можуть зруйнувати керамічні магніти всередині магнітної фільтрувальної планки і зменшити магнітне поле навколо ролика. Необхідно обов'язково дотримуватися попереджувальних знаків і заборон.
Увага! Необережне поводження з виробом може призвести до травмування рук!
Застосування магнітного фільтрувального полотна
Магнітні фільтрувальні планки є універсальним продуктом, який широко використовується в системах сепарації сипучих, литих і газоподібних продуктів в різних галузях промисловості - наприклад, в харчовій, пластиковій, керамічній, хімічній, машинобудівній та переробній промисловості.
Нестандартні магнітні фільтрувальні стрічки
На замовлення ми виготовляємо магнітні фільтрувальні планки з нестандартними розмірами, іншими способами кріплення і пристосовані для роботи при високих температурах.
Запрошуємо Вас надсилати індивідуальні запити(produkcja@magnesy.pl).
WMWSZ22X225_2XM6WN52
3 од.
Конкретні посилання
- код EAN13
- 5906236807657
