Proizvajalec
Enes Magnesy
Dolžina
250 [mm]
Širina
100 [mm]
Višina
31 [mm]
dolžina ročaja
215 [mm]
Vrsta navoja
notranji, M14
Vrsta magneta
Neodim
Največja zmogljivost dvigovanja
~1100 [kg]
priporočena največja debelina pločevine
10 [mm]
Premaz
Cink (Zn)
Najvišja delovna temperatura
≤ 80 [°C]
z lažjo ločitvijo
da
Način ravnanja
ročna uporaba
Z ročajem
da
Teža
5.9 [kg]
Parametri delovanja
Največja vlečna sila: ~1100 [kg]
Dve navojni luknji M14.
Dolžina ročaja: ~215 [mm].
Skupna širina z ročajem: ~215 [mm]:~135 [mm].

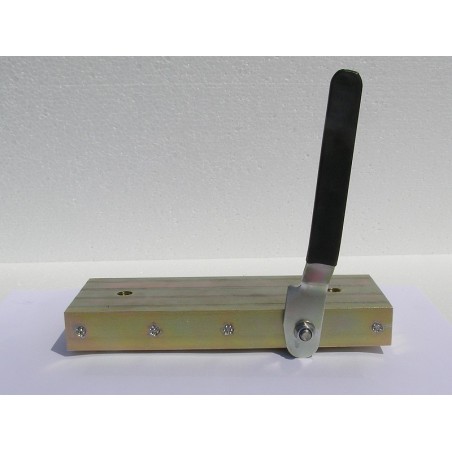

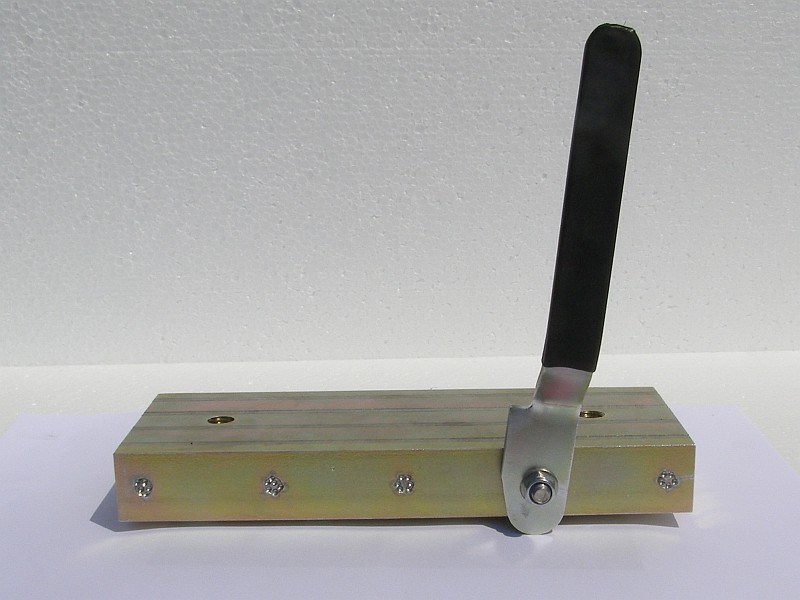

Držalni magnet z olajšanim ločevanjem se uporablja za pritrditev kalupov na vibracijske mize med proizvodnjo betonskih elementov.
V magnetu so bili uporabljeni sintrani neodimovi magneti (NdFeB). Najvišja delovna temperatura držalnih magnetov z neodimijevimi magneti je 80o[C].
Navedena vlečna sila se nanaša na zmogljivost dvigovanja, izmerjeno v optimalnih pogojih, pri čemer se kot nosilna plošča uporabi pločevina iz nizkoogljičnega jekla, debela
10 [mm], gladke površine in s pravokotnim delovanjem sile pri sobni temperaturi.
Opozorilo: navedena vlečna sila naj se obravnava le kot primerjalna vrednost. Dejanska vlečna sila je odvisna od naslednjih dejavnikov:
- zračna vrzel (razdalja) med magnetom in privlačnim elementom
- materiala, iz katerega je izdelan privlačni element (večji kot je delež ogljika v jeklu, manjša je vlečna sila)
- površine privlačnega elementa (bolj kot je površina gladka, večja je vlečna sila)
- smer delovanja odrivne sile (največja vlečna sila se doseže s pravokotnim delovanjem odrivne sile)
- debelina privlačnega elementa (element ne sme biti pretanek, ker se v tem primeru del magnetnega pretoka ne uporabi za sklenitev magnetnega kroga)
- delovna temperatura.
Na splošno priporočamo individualno preverjanje držalnega magneta v posebnih delovnih pogojih.
Teža držalnega magneta: ~5,9 [kg]
UMZUO250X100X31N
1 Izdelek
Posebna sklicevanja
- EAN13
- 5906236809705
