Výrobca
Enes Magnesy
Dĺžka
250 [mm]
Šírka
100 [mm]
Výška
31 [mm]
dĺžka rukoväte
215 [mm]
Typ vlákna
vnútorné, M14
Typ magnetu
Neodym
Maximálna zdvíhacia kapacita
~1100 [kg]
odporúčaná maximálna hrúbka plechu
10 [mm]
Povrchová úprava
Zinok (Zn)
Maximálna pracovná teplota
≤ 80 [°C]
s ľahším odpojením
áno
Režim manipulácie
manuálne použitie
S rukoväťou
áno
Hmotnosť
5.9 [kg]
Výkonnostné parametre
Maximálna ťažná sila: ~1100 [kg]
Dva závitové otvory M14.
Dĺžka rukoväte: 1,5 mm: Celková šírka s rukoväťou: ~215 [mm].
~135 [mm].

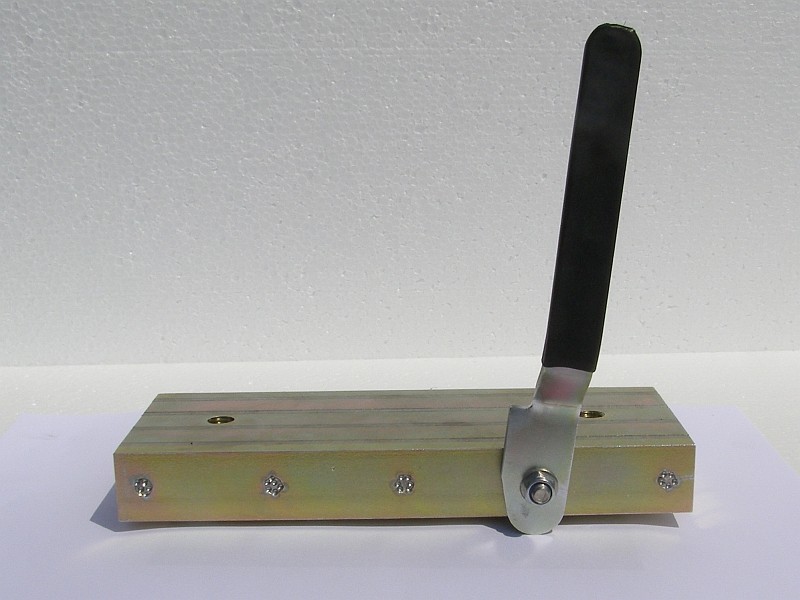

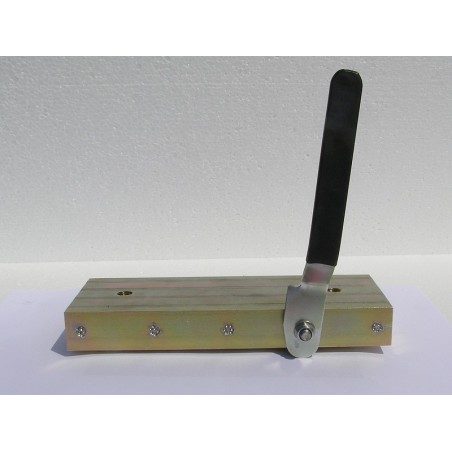

Prídržný magnet s uľahčeným oddeľovaním sa používa na zabezpečenie foriem na vibro-stoloch pri výrobe betónových prvkov.
V pridržiavacom magnete boli použité spekané neodymové magnety (NdFeB). Maximálna pracovná teplota pridržiavacích magnetov s neodymovými magnetmi je 80o[C].
Uvedená ťahová sila sa vzťahuje na zdvíhací výkon meraný za optimálnych podmienok, keď sa ako podkladová doska použije plech z nízkouhlíkovej ocele s hrúbkou
10 [mm], hladkým povrchom a so silou pôsobiacou kolmo, pri izbovej teplote.
Poznámka: Uvedená ťažná sila by sa mala považovať len za porovnávaciu hodnotu. Skutočná ťahová sila závisí od nasledujúcich faktorov:
- vzduchovej medzery (vzdialenosti) medzi držiacim magnetom a priťahovaným prvkom
- materiálu, z ktorého je vyrobený priťahovaný prvok (čím vyšší podiel uhlíka v oceli, tým menšia ťažná sila)
- povrch priťahovaného prvku (čím je povrch hladší, tým väčšia je príťažlivá sila)
- smer pôsobenia odpájacej sily (najväčšia príťažlivá sila sa dosiahne pri kolmom pôsobení odpájacej sily)
- hrúbka priťahovaného prvku (prvok nemôže byť príliš tenký, pretože v takom prípade sa časť magnetického toku nevyužije na uzavretie magnetického obvodu)
- pracovná teplota.
Vo všeobecnosti odporúčame individuálnu kontrolu pridržiavacieho magnetu v akýchkoľvek špecifických pracovných podmienkach.
Hmotnosť pridržiavacieho magnetu: ~5,9 [kg]
UMZUO250X100X31N
1 ks
Konkrétne odkazy
- ean13
- 5906236809705
