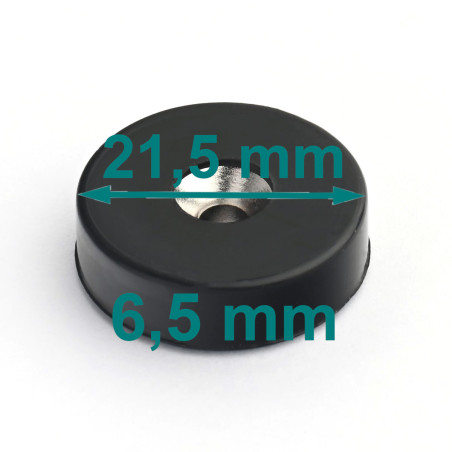

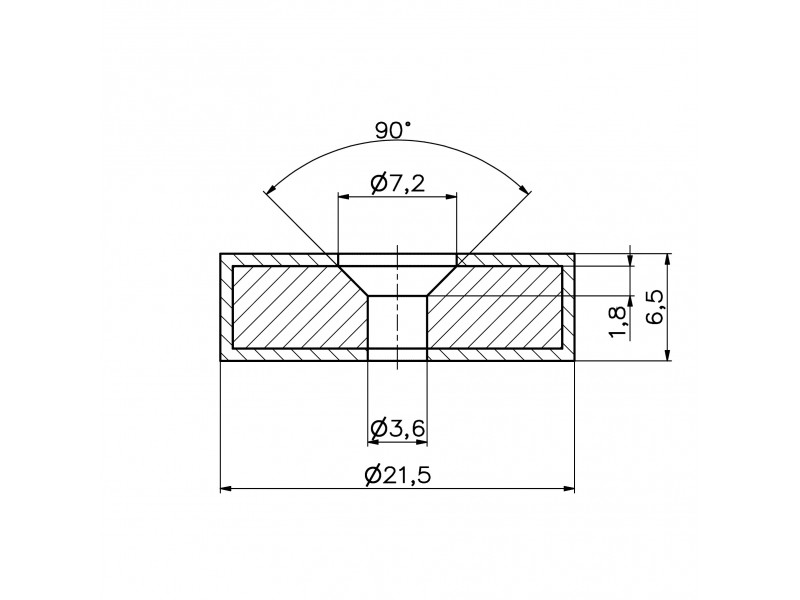

Zunanji premer
21,5 [mm]
Premer odprtine za glavo vijaka
7,2 [mm]
Notranji premer
3,6 [mm]
Višina
6,5 [mm]
Smer magnetiziranja vzdolž dimenzije
6,5
Razred
N42
Vrsta magneta
Neodim
Največja zmogljivost dvigovanja
~4,2 [kg]
Premaz
Pokrito z nikljem (NiCuNi)
Najvišja delovna temperatura
≤ 80 [°C]
Stanovanja
guma (TPV)
Teža
12 [g]
Parametri delovanja

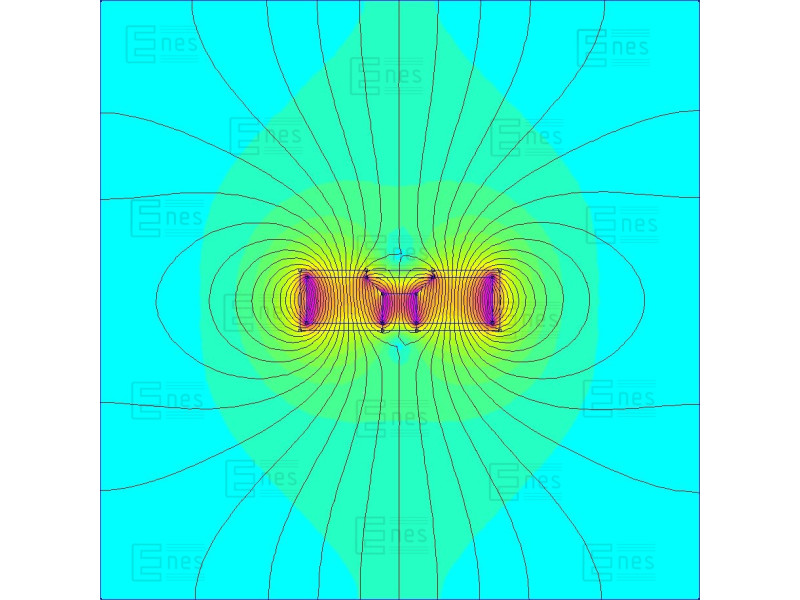

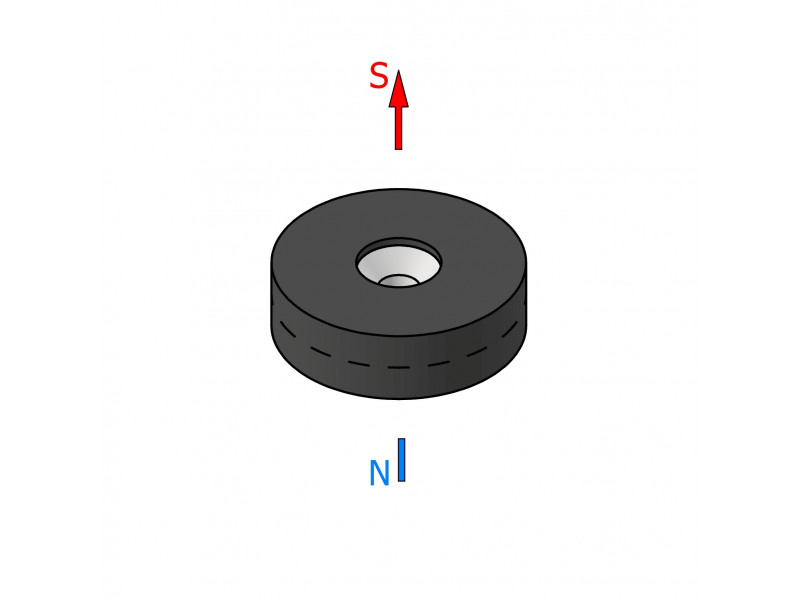

Smer magnetizacije po višini pomeni, da ena okrogla površina magneta predstavlja N-pol, druga - nasprotna - okrogla površina pa S-pol.
Zgoraj navedena največja dvižna zmogljivost je bila izmerjena na gladki, polirani pločevini. Uporabljena pločevina je bila optimalne debeline. Odrivna sila je delovala pravokotno. Če sila deluje vzporedno s pločevino, tj. pri premikanju magneta po pločevini, bo zmogljivost dvigovanja magneta bistveno manjša. Vrzel med magnetom in pločevino, ki nastane, če je pločevina prekrita s plastjo barve ali galvanskega premaza, prav tako povzroči manjšo dvižno zmogljivost magneta. Vsakršna hrapavost ali neravnina pločevine prav tako zmanjša dvižno zmogljivost magneta. Največjo dvižno zmogljivost dosežemo z uporabo dovolj debele pločevine, ki vsebuje veliko količino železa. Uporaba pločevine iz jekla z visoko vsebnostjo ogljika ali litega železa bo povzročila manjšo dvižno zmogljivost. Na največjo dvižno zmogljivost vpliva tudi delovna temperatura magneta. Pri segretem magnetu bo zmogljivost dvigovanja manjša.
Najvišja temperatura delovanja magneta je odvisna od magnetnega tokokroga, v katerega je vgrajen, zato priporočamo, da magnet sami preizkusite v posebnih pogojih. Segret magnet bo imel manjšo lepilno moč. Temperaturni koeficient remanence TK(Br): ≤ -0,12 %/°C. Temperaturni koeficient koercitivnosti TK(HcJ): ≤ -0,6 %/°C.
Tukaj predstavljene vrednosti parametrov magnetov so rezultat meritev, opravljenih na določenem magnetu, in se uporabljajo za primerjavo magnetov, ki so na voljo v spletni trgovini. Priporočamo, da magnet sami preizkusite v pričakovanih pogojih delovanja.
Magnetne lastnosti materiala razreda N42
remanenca Br |
~ 1,267 [T] |
koercitivnost HcB |
~ 842 [kA/m] |
koercitivnost HcJ |
~ 935 [kA/m] |
Ponujamo lahko parametre magnetov po posameznih specifikacijah, vključno z remanenčno indukcijo Br, koercitivnostjo HcB, koercitivnostjo HcJ, magnetnim momentom, delovno točko Jd, smerjo magnetizacije in njenim odstopanjem itd. V svoji elektronski korespondenci navedite zahtevane minimalne vrednosti parametrov ali vrednosti magnetnih parametrov v navedenem razponu najmanjše in največje vrednosti.
Fizikalne lastnosti
Gostota |
~7,5 [g/cm3] |
Vickersova trdota (HV) |
~600 [kg/mm2] |
Upornost |
~144 [uOhm x cm] |
Če potrebujete neodimove magnete, izdelane po strogih specifikacijah, nam pošljite povpraševanje in svoje zahteve.

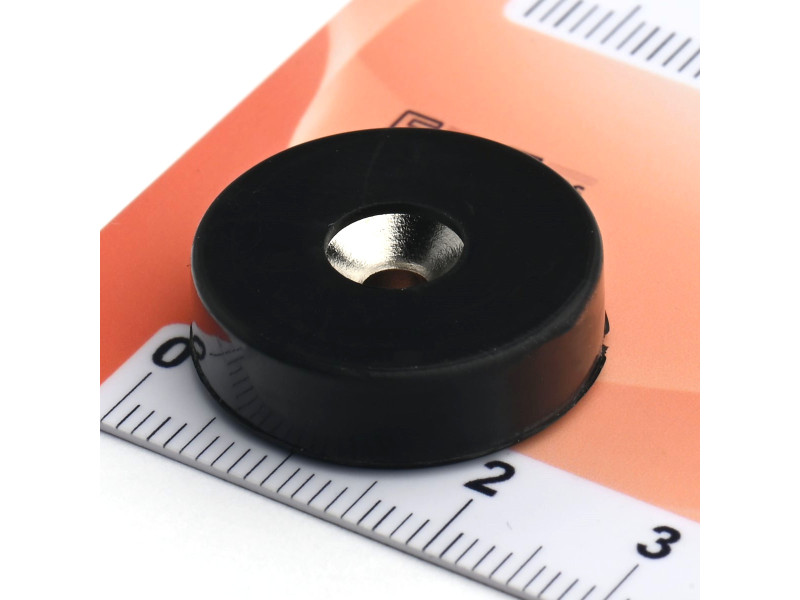

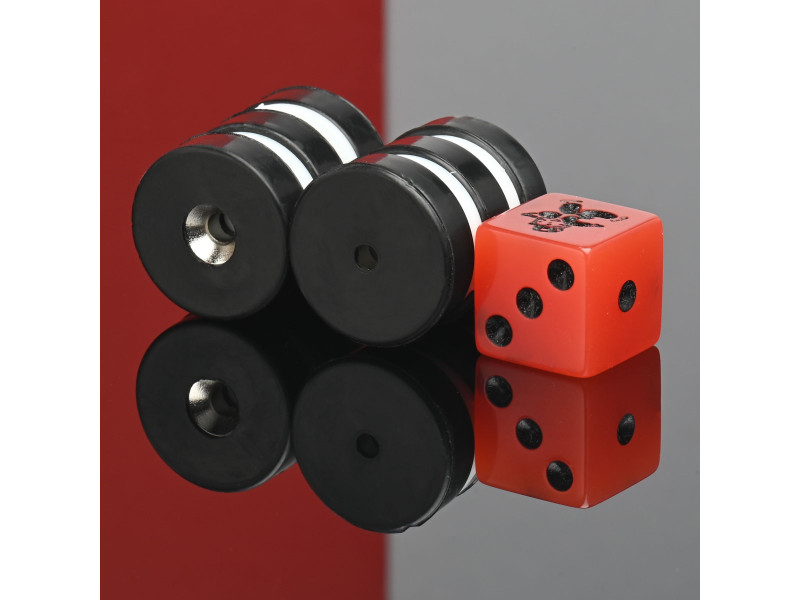

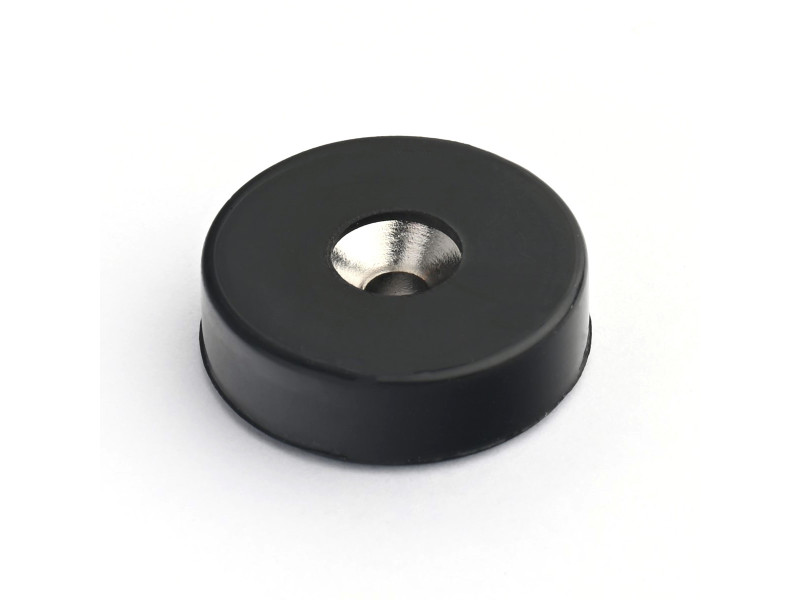

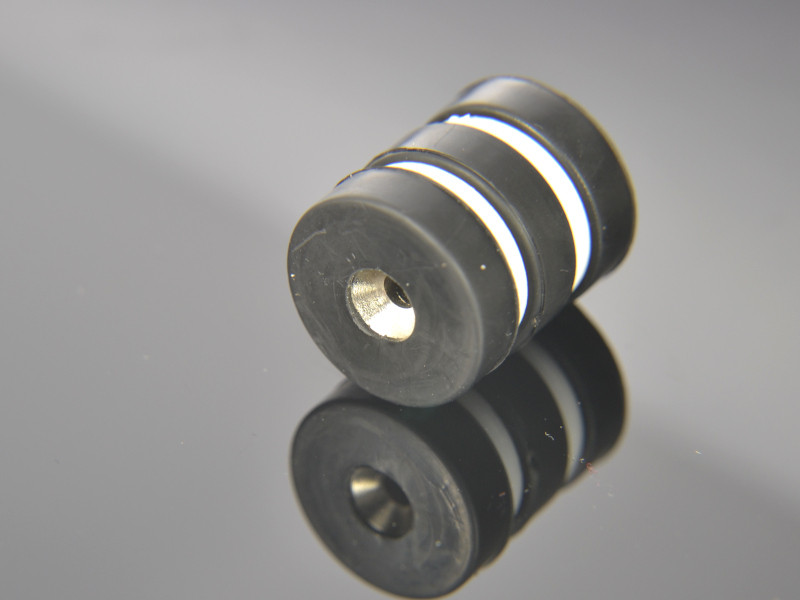

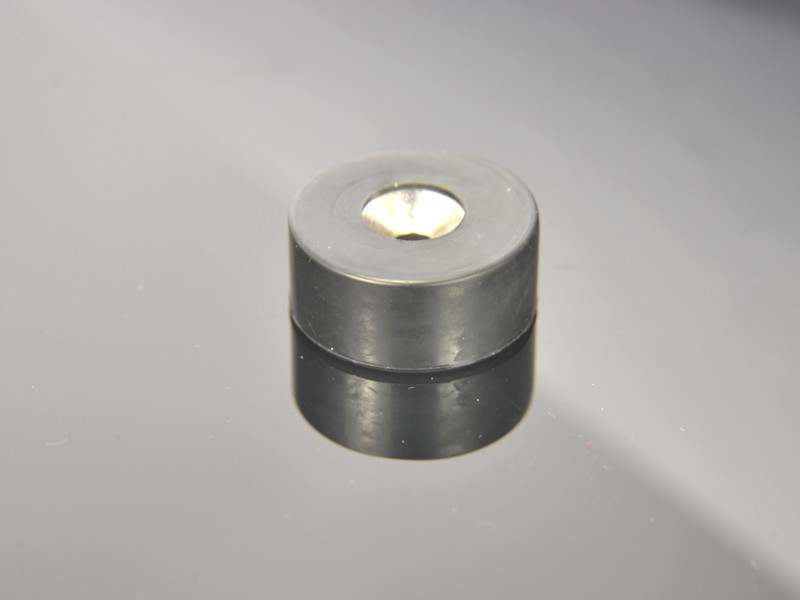

D21,5xd7,2/3,6x6,5/N42 - Magnetni disk z gumijasto prevleko
To je okrogel magnet z luknjo, obročni magnet, z luknjo za poglobljeno glavo vijaka.

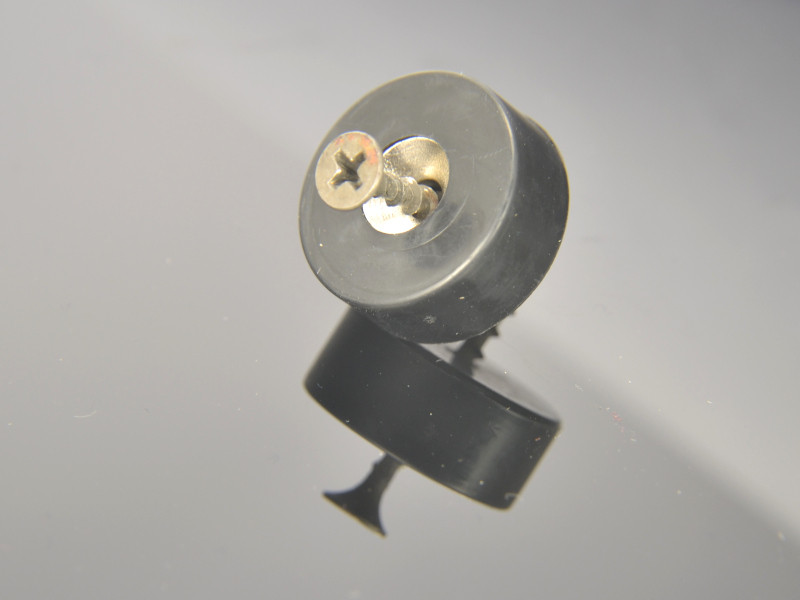

Gre za gumiran, z gumo prevlečen magnet v gumijastem ohišju. Guma v veliki meri preprečuje, da bi se magnet med udarci in trki zlomil. Magnet ima poševno luknjo za pritrditev z vijakom ali vijakom s koničasto glavo.
Gre za neodimov magnet. Ima dva pola, kar pomeni, da je dvostranski. Zaščiten je pred korozijo z nikljem in gumijasto prevleko. Najvišja temperatura delovanja ne presega 80 stopinj Celzija. Neodimovi magneti se prilepijo na kovinsko površino. Magnet lahko pritrdite na površine iz feromagnetnih materialov. Ta magnet je močan glede na svoje dimenzije. To je neodimov magnet z vijakom. Neodimov magnet za privijanje. Neodimov disk s poglobljeno luknjo. Neodimov magnetni disk s poševno luknjo.
