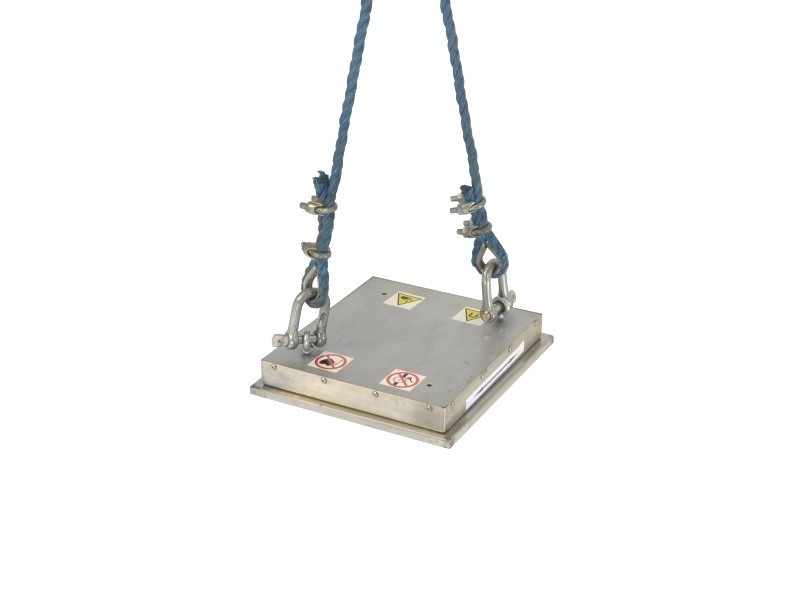

Závesný magnet na separáciu železa 350X320X43 / F s čistiacou doskou

Separátor namontovaný nad letom pásového dopravníka sa používa na zachytávanie nežiaducich oceľových a železných prvkov z prepravovaných látok (potravinársky priemysel, spracovanie plastov, minerálnych surovín, recyklácia atď.). Namontovaný pod určitým uhlom môže byť užitočný aj ako žľabový separátor. Vzduchotesný kryt vyrobený z kyselinovzdornej ocele obsahuje magnetický systém zostavený z feritových magnetov. Je to spodná plocha separátora, ktorá je magneticky aktívna. Štyri rohy separátora sú vybavené skrutkovacími otvormi M8, v ktorých sú zaskrutkované oká používané na zavesenie.

Čistiaca doska je vyrobená z kyselinovzdornej ocele a mäkkého hliníka a chráni povrch separátora pred poškodením spôsobeným nárazmi zachytených prvkov. Dva pásy magnetického plechu z mäkkého kovu zabudované do dosky spôsobujú, že držia na separátore a zároveň sa dajú ľahko vytrhnúť so zachytenými prvkami, čím sa zefektívňuje čistenie.

Na objednávku sme pripravení dodať magnetické odlučovače s rozmermi, ktoré si Klient zvolí.
Magnetické parametre, rozsah činnosti a rozmery sa upravujú podľa potrieb a očakávaní Klienta.

Magnetické pole v strede povrchu magnetického pólu je ~0,092 [T].

Magnetické pole v strede povrchu medzi magnetickými pólmi je ~0,125 [T]. (0,001 T = 10 Gs)

Magnetické pole v strede povrchu medzi magnetickými pólmi vo vzdialenosti :

40 mm od separátora je ~0,071 [T],
80 mm od separátora je ~0,038 [T],
100 mm od separátora je ~0,027 [T],
120 mm od separátora je ~0,021 [T],
140 mm od separátora je ~0,016 [T] ,

Ako príklad uvádzame rozsah zachytenia rôznych zachytených predmetov:
guľôčky D 5 mm - cca 60 mm,
guľôčky D 12 mm - cca 73 mm,
skrutkové uzávery M5-M10 - cca 95 mm,
železné klince (2 palce) - cca 230 mm,
železné klince (4 palce) - cca 220 mm,
železné klince (6 palcov) - cca 210 mm,
plochý kľúč - cca 160 mm.

V magnetickom separátore boli použité spekané feritové magnety.
Maximálna pracovná teplota magnetických separátorov s feritovými magnetmi je približne 250°[C].

Pozor! Neopatrná manipulácia môže spôsobiť vážne poranenie rúk !

Hmotnosť separátora je: ~ 25,0 [kg]
