Priemer otvoru pre hlavu skrutky
7,2 [mm] +0,1/-0,1
Vnútorný priemer
3,6 [mm] +0,1/-0,1
Dĺžka
60 [mm] +0,1/-0,1
Šírka
10 [mm] +0,1/-0,1
Výška
5 [mm] +0,1/-0,1
Smer magnetizácie pozdĺž rozmeru
5 [mm]
Trieda
N38
Typ magnetu
Neodym
Maximálna zdvíhacia kapacita
~9,40 [kg]
Povrchová úprava
Poniklované (NiCuNi)
Maximálna pracovná teplota
≤ 80 [°C]
Hmotnosť
21,4 [g]
Výkonnostné parametre

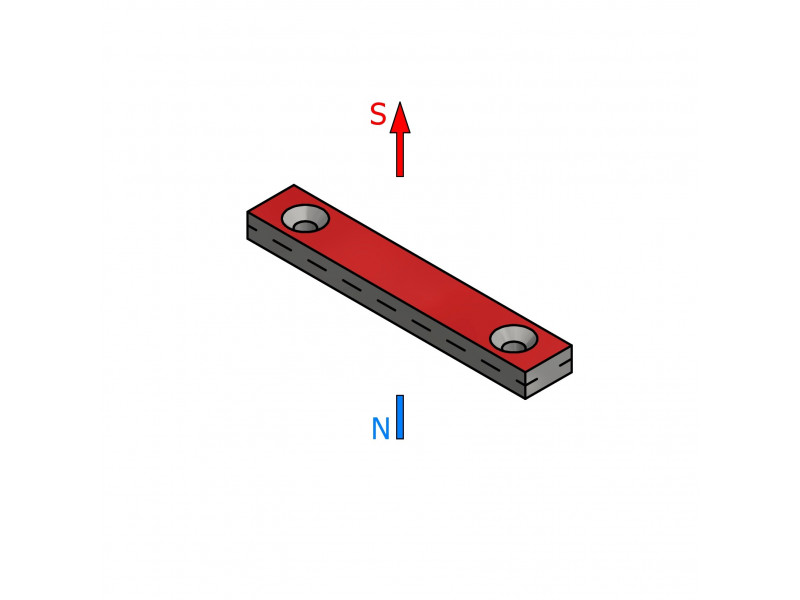

Smer magnetizácie pozdĺž výšky (posledný rozmer uvedený v názve magnetu) znamená, že povrch magnetu kolmý na jeho výšku tvorí N-pól, zatiaľ čo druhý povrch kolmý na výšku sa vzťahuje na S-pól.
Vyššie uvedená maximálna nosnosť bola nameraná pri použití hladkého lešteného plechu. Použitý plech mal optimálnu hrúbku. Ťahová sila pôsobila kolmo. Pri sile pôsobiacej rovnobežne s plechom, t. j. pri pohybe magnetu po plechu, bude zdvíhacia kapacita magnetu výrazne nižšia. Medzera medzi magnetom a plechom, ktorá vzniká v dôsledku toho, že plech je pokrytý vrstvou farby alebo galvanickým povlakom, tiež spôsobí zníženie zdvíhacej schopnosti magnetu. Akákoľvek drsnosť alebo nerovnosť plechu tiež zníži zdvíhací výkon magnetu. Najvyššia zdvíhacia kapacita sa dosiahne použitím dostatočne hrubého plechu s vysokým obsahom železa. Použitie plechu z ocele s vysokým obsahom uhlíka alebo liatiny bude mať za následok nižšiu zdvíhacia schopnosť. Na maximálnu zdvíhacia kapacitu má vplyv aj prevádzková teplota magnetu. Zahriaty magnet bude mať nižšiu zdvíhacie kapacitu.
nepoužívajte vo vode
Spekané neodymové magnety sú krehké (lámavé). Neodymový magnet bez puzdra by sa mohol po náraze s iným silným magnetom zlomiť.
Konkrétna maximálna prevádzková teplota magnetu závisí od magnetického obvodu, v ktorom je umiestnený, preto dôrazne odporúčame, aby ste si magnet vyskúšali v konkrétnych podmienkach. Zahriaty magnet bude mať menšiu priľnavosť. Teplotný koeficient remanencie TK(Br): ≤ -0,12 %/°C. Teplotný koeficient koercivity TK(HcJ): ≤ -0,6 %/°C.
Tu uvedené hodnoty parametrov magnetov sú výsledkom meraní vykonaných na jednom konkrétnom magnete a slúžia na porovnanie magnetov dostupných v online obchode. Odporúčame, aby ste si magnet sami vyskúšali v očakávaných prevádzkových podmienkach.
Magnetické vlastnosti materiálu triedy N38
remanencia Br |
~ 1,197 [T] |
koercivita HcB |
~ 842 [kA/m] |
koercivita HcJ |
~ 935 [kA/m] |
Magnetické vlastnosti nie sú pre každý magnet rovnaké. Výsledky meraní rôznych vzoriek sa budú okrem iného líšiť v dôsledku vnútornej heterogenity materiálu a tolerancií merania použitého meracieho zariadenia. Pri meraniach podľa IEC 60404-5 sú tolerancie merania ±1 % pre remanenčnú indukciu Br a ±2 % pre koercivitu HcB a koercivitu HcJ. Magnet, ktorý je potiahnutý niklom, by sa mal pred meraním zbaviť tohto povlaku, pretože magnetické vlastnosti niklu ovplyvnia výsledok merania a podhodnotia získané hodnoty parametrov. Zinkový povlak nemá vplyv na výsledok merania.
Preto sú uvedené hodnoty parametrov približné.
Môžeme ponúknuť parametre magnetu podľa individuálnych špecifikácií, vrátane parametrov pre remanenčnú indukciu Br, koercivitu HcB, koercivitu HcJ, magnetický moment, pracovný bod Jd, smer magnetizácie a jeho odchýlku atď. V e-mailovej korešpondencii uveďte požadované minimálne hodnoty parametrov alebo hodnoty magnetických parametrov v uvedenom minimálno-maximálnom rozsahu.
Fyzikálne vlastnosti
Hustota |
~7,5 [g/cm3] |
Tvrdosť podľa Vickersa (HV) |
~600 [kg/mm2] |
Rezistivita |
~144 [uOhm x cm] |
Ak požadujete neodymové magnety vyrobené podľa prísnych špecifikácií, pošlite nám svoj dopyt spolu s požiadavkami.

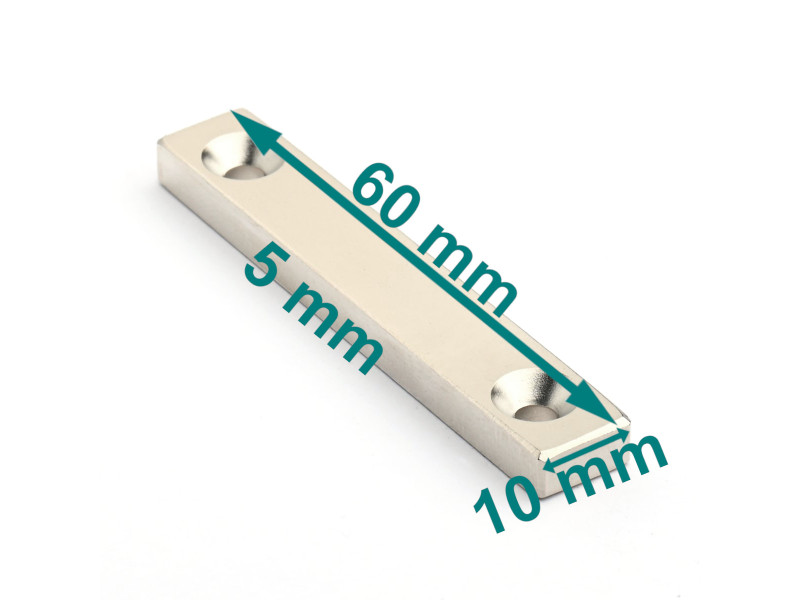

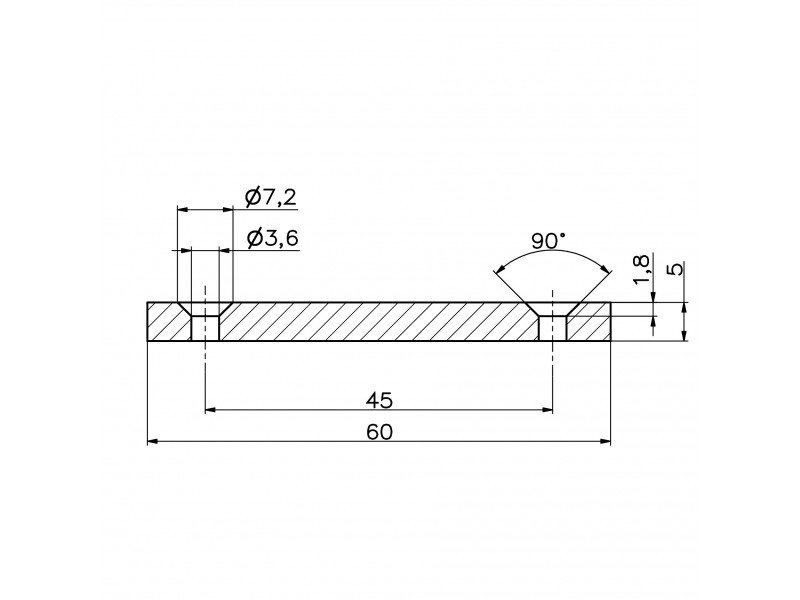

60X10X5 - blokový magnet so zapusteným otvorom
Ide o dlhý blokový magnet s otvormi pre zapustenú hlavu skrutky.

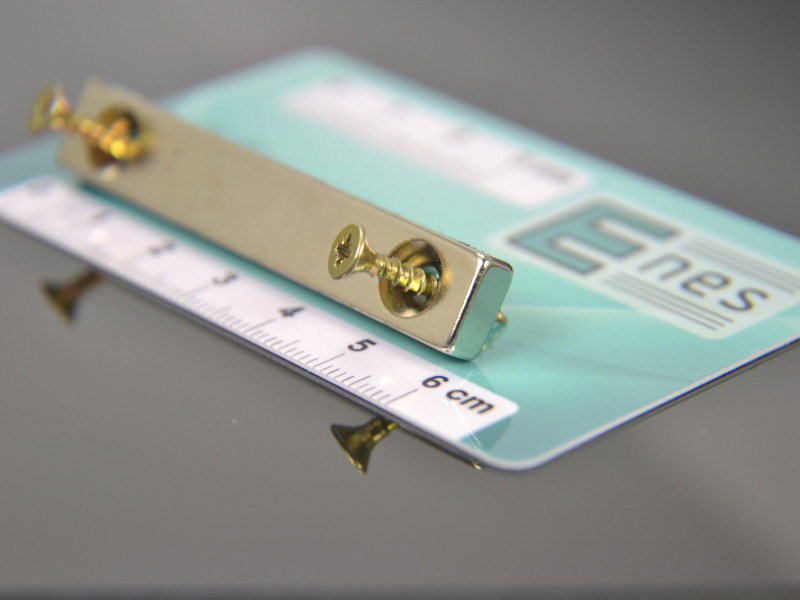

Magnet má skosený otvor na montáž pomocou skrutky alebo skrutky so špicatou hlavou.
Ide o neodymový magnet, zmagnetizovaný po výške. Má dva póly, čo znamená, že je obojstranný. Je chránený proti korózii poniklovaním. Bol vyrobený v súlade s vynikajúcimi rozmerovými toleranciami. Maximálna prevádzková teplota nepresahuje 80 stupňov Celzia. Neodymové magnety priľnú ku kovovému povrchu. Magnet môžete pripevniť na povrchy z feromagnetických materiálov. Tento magnet je na svoje rozmery silný. Ide o skrutkovací neodymový magnet. Neodymový magnet na naskrutkovanie. Neodymový blok so zapusteným otvorom. Neodymový magnetický blok so zapusteným otvorom.
