Vonkajší priemer
5 [mm] +0,1/-0,1
Výška
1 [mm] +0,1/-0,1
Smer magnetizácie pozdĺž rozmeru
1 [mm]
Trieda
N38
Typ magnetu
Neodym
Maximálna zdvíhacia kapacita
~0,19 [kg]
Povrchová úprava
Poniklované (NiCuNi)
Maximálna pracovná teplota
≤ 80 [°C]
Hmotnosť
0,15 [g]
Výkonnostné parametre

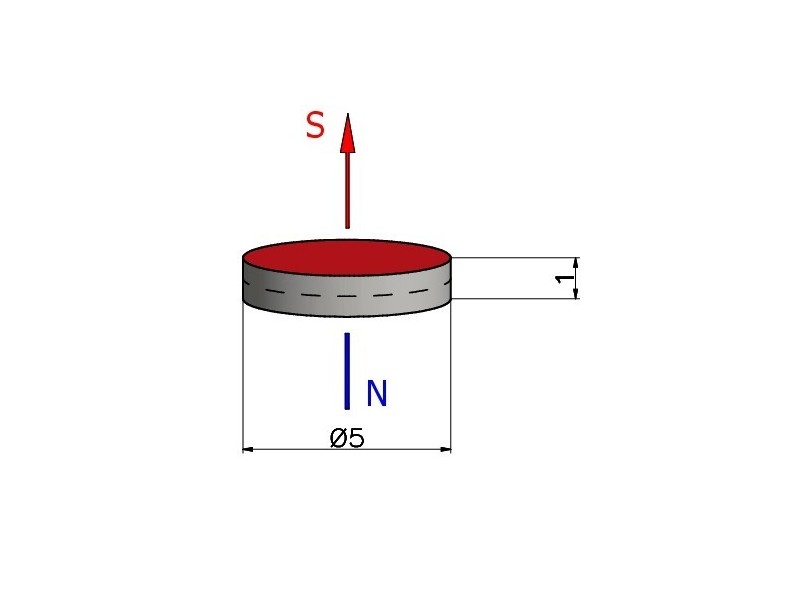

Smer magnetizácie po výške znamená, že jedna kruhová plocha magnetu tvorí N-pól, zatiaľ čo druhá - opačná - kruhová plocha sa vzťahuje na S-pól.
Vyššie uvedená maximálna nosnosť bola nameraná pri použití hladkého lešteného plechu. Použitý plech mal optimálnu hrúbku. Ťahová sila pôsobila kolmo. Pri sile pôsobiacej rovnobežne s plechom, t. j. pri pohybe magnetu po plechu, bude zdvíhacia kapacita magnetu výrazne nižšia. Medzera medzi magnetom a plechom, ktorá vzniká v dôsledku toho, že plech je pokrytý vrstvou farby alebo galvanickým povlakom, tiež spôsobí zníženie zdvíhacej schopnosti magnetu. Akákoľvek drsnosť alebo nerovnosť plechu tiež zníži zdvíhací výkon magnetu. Najvyššia zdvíhacia kapacita sa dosiahne použitím dostatočne hrubého plechu s vysokým obsahom železa. Použitie plechu z ocele s vysokým obsahom uhlíka alebo liatiny bude mať za následok nižšiu zdvíhacia schopnosť. Na maximálnu zdvíhacia kapacitu má vplyv aj prevádzková teplota magnetu. Zahriaty magnet bude mať nižšiu zdvíhacie kapacitu.
nepoužívajte vo vode
Spekané neodymové magnety sú krehké (lámavé). Neodymový magnet bez puzdra by sa mohol po náraze s iným silným magnetom zlomiť.
Konkrétna maximálna prevádzková teplota magnetu závisí od magnetického obvodu, v ktorom je umiestnený, preto dôrazne odporúčame, aby ste si magnet vyskúšali v konkrétnych podmienkach. Zahriaty magnet bude mať menšiu priľnavosť. Teplotný koeficient remanencie TK(Br): ≤ -0,12 %/°C. Teplotný koeficient koercivity TK(HcJ): ≤ -0,6 %/°C.
Tu uvedené hodnoty parametrov magnetov sú výsledkom meraní vykonaných na jednom konkrétnom magnete a slúžia na porovnanie magnetov dostupných v online obchode. Odporúčame, aby ste si magnet sami vyskúšali v očakávaných prevádzkových podmienkach.
Magnetické vlastnosti materiálu triedy N38
remanencia Br |
~ 1,197 [T] |
koercivita HcB |
~ 842 [kA/m] |
koercivita HcJ |
~ 935 [kA/m] |
Môžeme ponúknuť parametre magnetu podľa individuálnych špecifikácií, vrátane parametrov pre remanenčnú indukciu Br, koercivitu HcB, koercivitu HcJ, magnetický moment, pracovný bod Jd, smer magnetizácie a jeho odchýlku atď. V e-mailovej korešpondencii uveďte požadované minimálne hodnoty parametrov alebo hodnoty magnetických parametrov v uvedenom minimálno-maximálnom rozsahu.
Fyzikálne vlastnosti
Hustota |
~7,5 [g/cm3] |
Tvrdosť podľa Vickersa (HV) |
~600 [kg/mm2] |
Rezistivita |
~144 [uOhm x cm] |
Ak požadujete neodymové magnety vyrobené podľa prísnych špecifikácií, pošlite nám svoj dopyt spolu s požiadavkami.
.jpg)

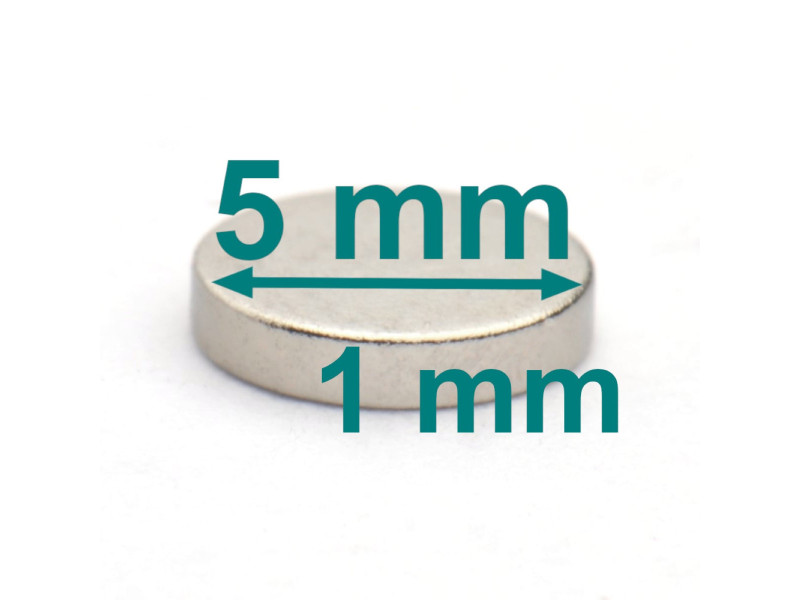

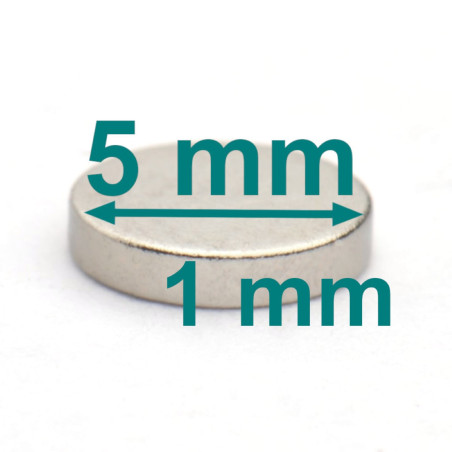

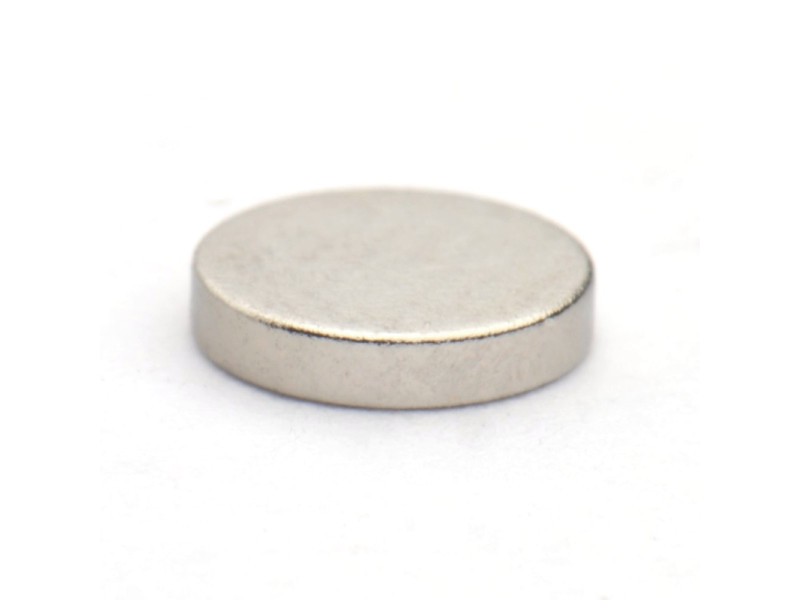

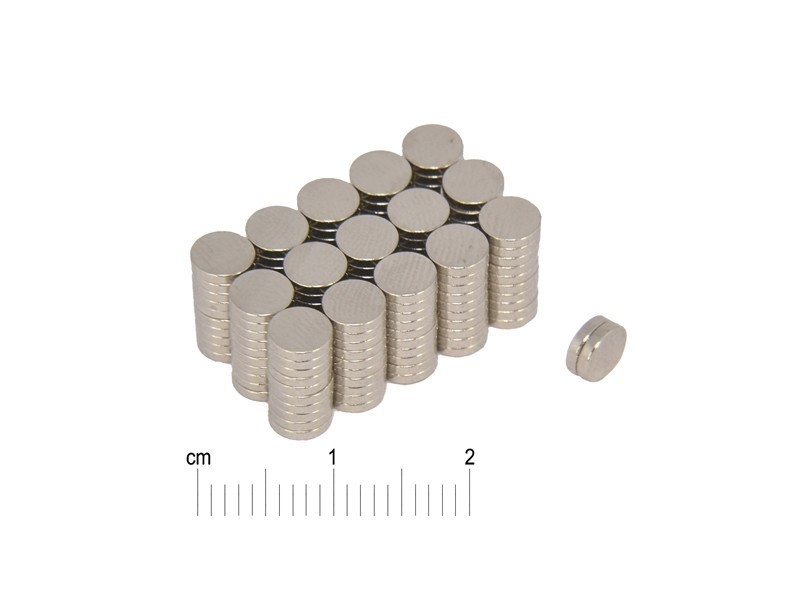

D5x1/N38 - tenký neodymový magnet

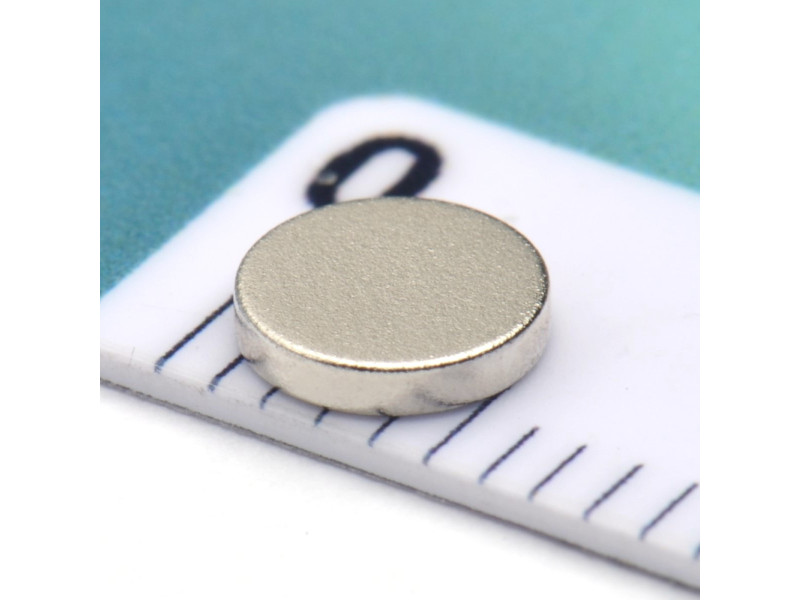

Tenký neodymový magnet s priemerom 5 mm a hrúbkou len 1 mm dokazuje, že ak chcete magnetom uchytiť tenkú železnú dosku, je povrch neodymového magnetu dôležitejší ako výška magnetu.
