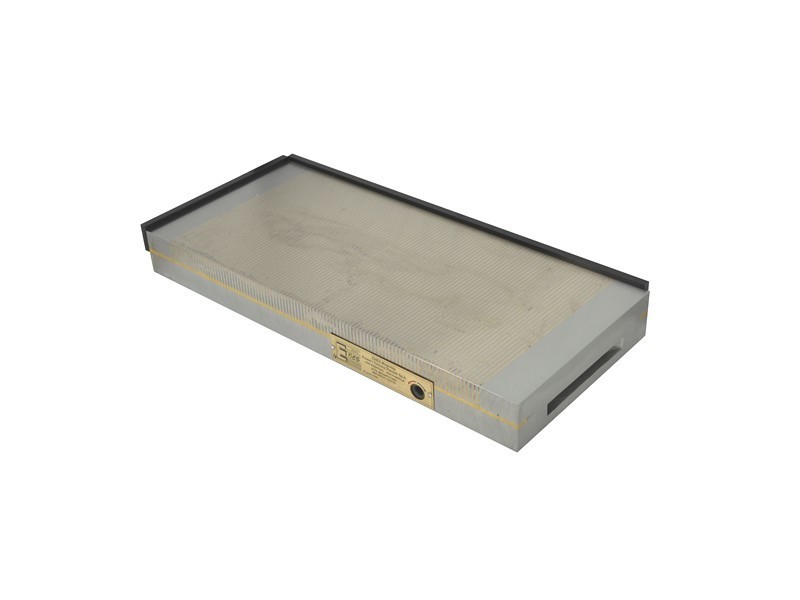

Патрон з постійним магнітом TS-4520B

Патрони з постійними магнітами серії TS призначені для затиску феромагнітних заготовок (чавун, конструкційна сталь, легована сталь, чавун) при шліфуванні, фрезеруванні та електроерозійній обробці. Корпус патрона складається з єдиного сталевого блоку, а його верхня плита виготовлена зі сталевих і латунних ламелей, розміщених по черзі. У патронах серії TS використовуються неодимові магніти, завдяки яким досягається максимальна сила затиску. Для кращого затиску можна використовувати дві упорні рейки.

Магнітне поле можна вмикати та вимикати за допомогою важеля, повернутого на 180° (шестигранний ключ). Жорстка конструкція патрона забезпечує дуже точну обробку, в той час як його герметичність дозволяє використовувати патрон для операцій з мастильно-охолоджувальною рідиною або операцій з повним зануренням.

Патрони доступні в двох варіантах кроку магнітних полюсів (1,5 + 0,5 [мм] або 3,0 + 1,0 [мм]), що дозволяє підібрати тип патрона відповідно до розміру заготовок, що затискаються.
Діаграма кроку полюсів:

Сила затиску залежить від наступних параметрів:

• тип матеріалу:
  (сила затиску збільшується пропорційно вмісту заліза в сталі)

  - чавун Armco 100%
  - низьковуглецева сталь 90% (St3s)
  - високовуглецева сталь 80% (St45)
  - легована сталь 70% (Corrax)
  - високолегована сталь 65% (1.2436)
  - чавун 50%

• шорсткість поверхні патрона та заготовки, щозатискається:

  - для Ra до 0,08 мкм 100%
  - для Ra до 0,20 мкм 90%
  - для Ra до 1,25 мкм 70%
  - для Ra до 6,30 мкм 50%
  - для Ra до 25,00 мкм 30%

• товщина заготовки, що затискається
  (випробування проводилися для пластин розміром 20 х 20 мм, виготовлених із заліза Armco):

• площа контакту - щоб забезпечити хороше утримання, заготовки не можуть бути коротшими за 3 мм і додатково, у випадку невеликих поверхонь, вони повинні бути оточені допоміжними пластинами. Максимальне зусилля затиску на ^см2 досягається для заготовок площею приблизно 4 ^см2. Подальше збільшення площі заготовки не призводить до збільшення сили затискання. Важливо також, щоб затиснута заготовка була паралельна патрону, оскільки кожна, навіть найменша, шорсткість призводить до зменшення сили затиску. Конструкція патрона дозволяє регенерувати робочу зону шляхом шліфування до 5 мм товщини.

Прямокутні магнітні патрони, доступні в нашій пропозиції, представлені нижче:
