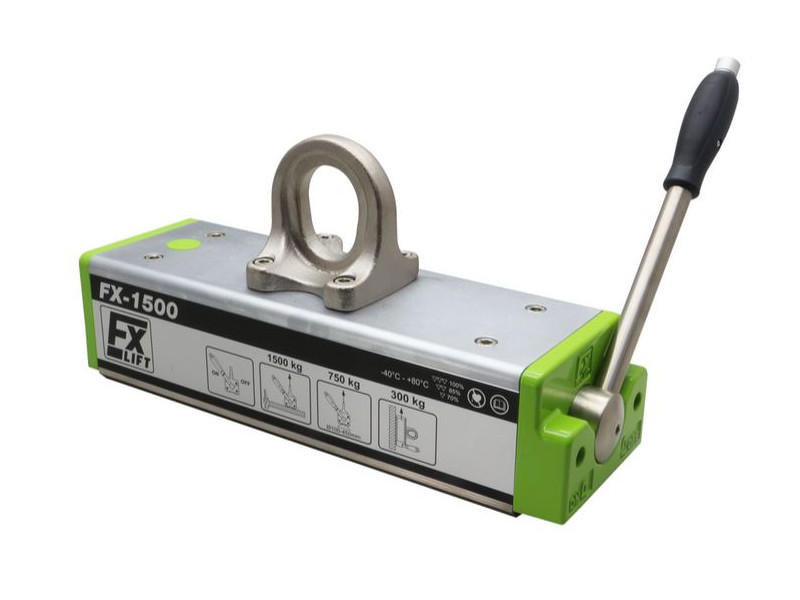

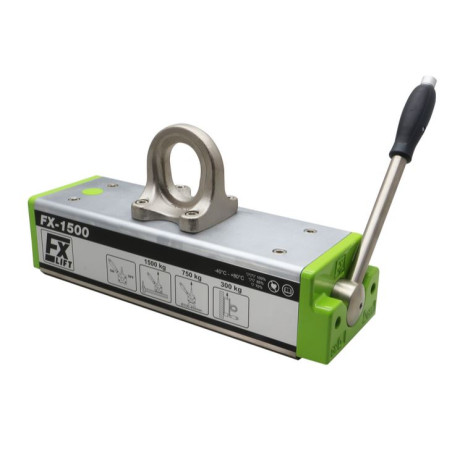

Повдигащ магнит FX-1500

От	Цена нето	Цена Бруто
1 бр.	€1935.00	€2380.05

Количество

Налично количество:15 бр.

Време за доставка: 8-10 работни дни

Задайте въпрос

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Описание

Дължина: 485 [mm]
Ширина: 152 [mm]
Височина: 240 [mm]
Тип магнит: Неодим
Максимален капацитет на повдигане: 1500 [kg]
Минимална дебелина на повдигнатия елемент: 10 [mm]
Максимална работна температура: ≤ 80 [°C]
Тегло: 61 [kg]
Време за доставка: 8-10 работни дни

Номинална товароподемност: 1500 [kg]

Максимална товароподемност (разрушаващо натоварване): >5100 [kg] - Коефициентът на безопасност при статични изпитвания е 3,5 и съответства на EN 13155:2021-05

НЕ ПОВДИГАЙТЕ товари, които са по-тежки от номиналната товароподемност !

Повдигащите магнити се използват за повдигане и преместване на тежки железни и стоманени магнитни компоненти. Тези устройства не се нуждаят от никакво захранване. Магнитното поле се включва и изключва чрез регулиране на ръчен лост. Магнитното поле на повдигачите се генерира от неодимови магнити. Използват се в стоманодобивни заводи, фабрики, складове, работилници и докове. Полезни са за обработка на ламарина, плочи, профили, пръти, ъгли, канали, кръгли и квадратни тръби и други големи детайли от черни метали.

Към всеки магнит за повдигане от серията FX прикрепяме:

♦ 5-годишна гаранция
♦ декларация за съответствие "CЄ"
♦ протокол за измерване на капацитета
♦ инструкции за работа
♦ кратко ръководство

Всички стоманени компоненти на повдигачите FX са с никелово покритие, което им придава повишена устойчивост на корозия. Това е уникална характеристика, която се отнася за всички повдигащи магнити от серията FX.

Действителният капацитет на повдигане на всеки повдигач зависи от следните фактори:

♦ дебелината и формата на повдиганите детайли (за всеки повдигач е дадена връзката между капацитета на повдигане и дебелината на детайлите). За цилиндрични твърди детайли (цилиндри, пръти) капацитетът на повдигане е приблизително с 50 % по-малък.

Минимална дебелина на компонента, при която подемникът може да се използва

10 mm

Твърде тънки детайли могат да бъдат привлечени слабо, тъй като магнитното поле на повдигащите магнити не се използва напълно. Освен това тънките детайли се огъват и контактната им площ с повдигачите намалява, поради което силата на изтегляне намалява. Най-добра ефективност на повдигане се постига при достатъчно дебели детайли.

Дебелина на повдигания детайл, при която капацитетът на повдигане е 100 %.	25 mm

Преди да започнете работа, е важно да вземете предвид процентната зависимост на товароподемността като функция от дебелината на повдиганата стомана (криви на товароподемността можете да намерите в ръководството).

При работа с кръгли детайли, като тръби, пръти, стоманени валове, максималната товароподемност се намалява:

Тип	Диаметър на вала	Максимална дължина на вала	Максимална товароносимост
FX-1500	100-450 [mm]	5000 [mm]	750 [kg]

Действителната товароподемност на всеки повдигащ магнит зависи и от:

♦ размера на въздушната междина между повърхността на повдигача и повдигания детайл (за всеки повдигащ магнит са дадени характеристиките на товароподемността като функция на размера на немагнитната междина).

Дебелина на детайла [mm]	Номинална товароносимост на FX-1500 [kg]
	Немагнитна междина D между повдигачите и повдигания детайл
	D < 0,3 mm	D = 0,3-0,5 mm	D = 0,5-0,6 mm
25	1500	1250	1100
20	1300	1100	1000
15	900	750	700
10	525	450	400

Товароносимостта зависи от въздушната междина между повърхността на захвата и повдигания детайл. Ако грапавостта на повърхността на товара Ra е по-малка от 6,3 μm, капацитетът на хващача няма да намалее. Такъв е случаят при много чиста, равна и шлифована повърхност. Ако грапавостта на повърхността на материалите, които трябва да се повдигнат, Ra ще бъде по-голяма от 6,3 μm, трябва да се вземе предвид разстоянието между хващача и повдигания детайл.

За ръждиви валцовани повърхности може да се приеме разстоянието в диапазона (0,1-0,3 mm), докато за груби порести повърхности разстоянието се оценява в диапазона (0.3-0,5 mm).
Преди започване на работа направете справка с инструкциите за процентното съотношение на товароподемността като функция на немагнитната междина.

Действителната товароподемност на всеки повдигащ магнит зависи също така от:

♦ Състава на товара, който ще се повдига (колкото по-високо е съдържанието на желязо, толкова по-висока е товароподемността):

Тип	Номинална товароподемност на повдигане [kg]	Допустима товароподемност за материала * [kg]
FX-1500	1500	Нисковъглеродна стомана 100%	Високовъглеродна стомана 90%	Нисколегирана стомана 75%	Чугун 50%
FX-1500	1500	1500	1350	1125	750

*) това е допустимото натоварване за компонент, изработен от даден материал, ако не е намалено от други фактори (дебелина, качество на повърхността, форма).

♦ температурата на околната среда и температурата на повдигания детайл (тя не трябва да е по-висока от 80[^oC]).
При магнитите за повдигане източник на магнитното поле са синтеровани неодимови магнити, чиято максимална работна температура е^80oC.

Ние предлагаме:
- консултации,
- услуги,
- резервни части,
- годишни инспекции и тестове за товароносимост на подемни магнити, потвърдени със сертификат.
