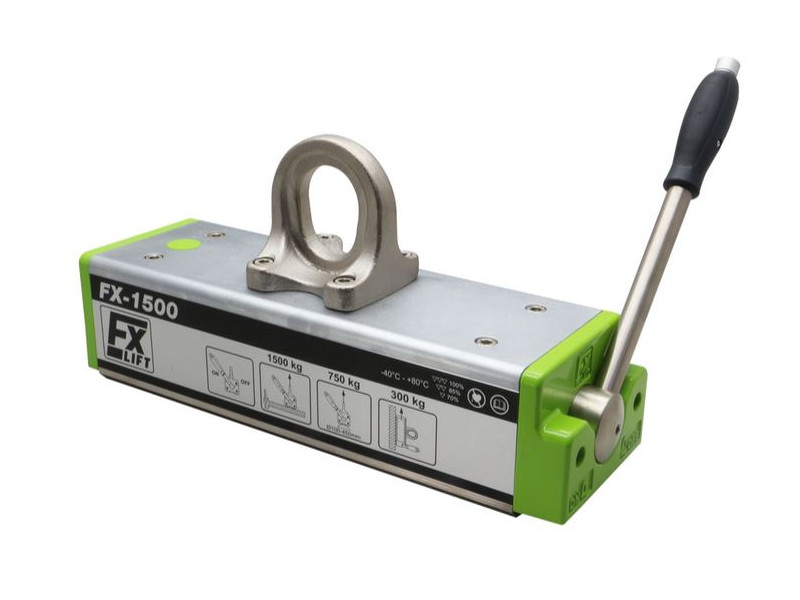

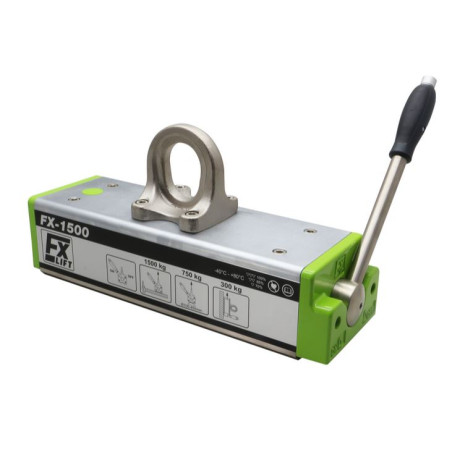

Íman de elevação FX-1500

De	Preço líquido	Preço bruto
1 pcs.	€1935.00	€2380.05

Quantidade

Quantidade disponível:15 pcs.

Prazo de entrega: 8-10 dias úteis

Fazer uma pergunta

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Descrição

Comprimento: 485 [mm]
Largura: 152 [mm]
Altura: 240 [mm]
Tipo de íman: Neodímio
Capacidade máxima de elevação: 1500 [kg]
Espessura mínima do elemento levantado: 10 [mm]
Temperatura máxima de funcionamento: ≤ 80 [°C]
Peso: 61 [kg]
Prazo de entrega: 8-10 dias úteis

Capacidade nominal de elevação: 1500 [kg]

Capacidade máxima de carga (carga de rutura): >5100 [kg] - O fator de segurança para os ensaios estáticos é de 3,5 e está em conformidade com a norma EN 13155:2021-05

NÃO ELEVAR CARGAS MAIS PESADAS DO QUE A CAPACIDADE NOMINAL DE ELEVAÇÃO !

Os ímanes de elevaçãosão utilizados para elevar e deslocar componentes pesados de ferro e aço magnético. Estes aparelhos não necessitam de qualquer alimentação eléctrica. O campo magnético é ligado e desligado através da regulação de uma alavanca manual. O campo magnético dos elevadores é gerado por ímanes de neodímio. São utilizados em estaleiros siderúrgicos, fábricas, armazéns, oficinas e docas. São úteis para o manuseamento de chapas, placas, perfis, barras, ângulos, canais, tubos redondos e quadrados e outras peças de trabalho ferrosas de grandes dimensões.

Cada um dos ímanes de elevação da série FX que colocamos:

♦ 5 anos de garantia
♦ declaração de conformidade "CЄ"
♦ protocolo de medição da capacidade
♦ manual de instruções
♦ guia de consulta rápida

Todos os componentes de aço dos elevadores FX são niquelados, o que lhes confere uma maior resistência à corrosão. Esta é uma caraterística única que se aplica a todos os ímanes de elevação da série FX.

A capacidade de elevação real de cada elevador depende dos seguintes factores:

♦ espessura e forma das peças de trabalho a serem levantadas (para cada levantador é dada a relação entre a capacidade de elevação e a espessura das peças de trabalho). Para peças sólidas cilíndricas (cilindros, hastes), a capacidade de elevação é aproximadamente 50% menor.

Espessura mínima do componente em que o elevador pode ser utilizado

10 mm

As peças de trabalho demasiado finas podem ser atraídas de forma fraca porque o campo magnético dos ímanes de elevação não é totalmente utilizado. Além disso, as peças de trabalho finas dobram-se e a sua área de contacto com os elevadores diminui, pelo que a força de tração diminui. O melhor desempenho de elevação é obtido para peças de trabalho suficientemente espessas.

Espessura da peça de trabalho a ser levantada na qual a capacidade de elevação é de 100%.	25 mm

Antes de iniciar o trabalho, é importante considerar a dependência percentual da capacidade de elevação em função da espessura do aço a ser levantado (as curvas de capacidade de elevação podem ser encontradas no manual).

Ao manusear peças redondas como tubos, hastes, eixos de aço, a capacidade de carga máxima é reduzida:

Tipo	Diâmetro do veio	Comprimento máximo do veio	Capacidade de carga máxima
FX-1500	100-450 [mm]	5000 [mm]	750 [kg]

A capacidade de elevação real de cada íman de elevação também depende de:

♦ o tamanho do espaço de ar entre a superfície dos elevadores e a peça de trabalho a ser elevada (para cada íman de elevação, são dadas as caraterísticas de capacidade em função do tamanho do espaço não magnético).

Espessura da peça de trabalho [mm]	Capacidade de carga nominal da FX-1500 [kg]
	Espaço não magnético D entre os levantadores e a peça a ser levantada
	D < 0,3 mm	D = 0,3-0,5 mm	D = 0,5-0,6 mm
25	1500	1250	1100
20	1300	1100	1000
15	900	750	700
10	525	450	400

A capacidade de carga depende do espaço de ar entre a superfície da pinça e a peça de trabalho a levantar. Se a rugosidade da superfície da carga Ra for inferior a 6,3 μm, a capacidade da pinça não diminuirá. Este é o caso de uma superfície muito limpa, plana e lixada. Se a rugosidade da superfície dos materiais a elevar Ra for superior a 6,3 μm, deve ser tida em conta a folga entre a pinça e a peça a elevar.

Para superfícies laminadas ferrugentas, pode assumir-se uma folga no intervalo (0,1-0,3 mm), enquanto que para superfícies porosas rugosas a folga é estimada no intervalo (0.3-0,5 mm).
Antes de iniciar o trabalho, consulte as instruções para a relação percentual da capacidade de carga em função da folga não magnética.

A capacidade de elevação real de cada íman de elevação também depende de:

♦ A composição da carga a ser levantada (quanto maior o teor de ferro, maior a capacidade de elevação):

Tipo	Capacidade nominal de elevação [kg]	Capacidade de carga admissível para o material * [kg]
FX-1500	1500	Aço de baixo carbono 100%	Aço de alto carbono 90%	Aço de baixa liga 75%	Ferro fundido 50%
FX-1500	1500	1500	1350	1125	750

*) será a carga admissível para um componente feito de um determinado material, se não for reduzida por outros factores (espessura, qualidade da superfície, forma).

♦ a temperatura ambiente e a temperatura da peça a ser levantada (não deve ser superior a 80[^oC]).
Nos ímanes de elevação, a fonte do campo magnético são ímanes de neodímio sinterizados, cuja temperatura máxima de funcionamento é de^80oC.

Oferecemos:
- consultoria,
- serviço,
- peças sobressalentes,
- inspecções anuais e testes de capacidade de carga dos ímanes de elevação, confirmados por um certificado.
