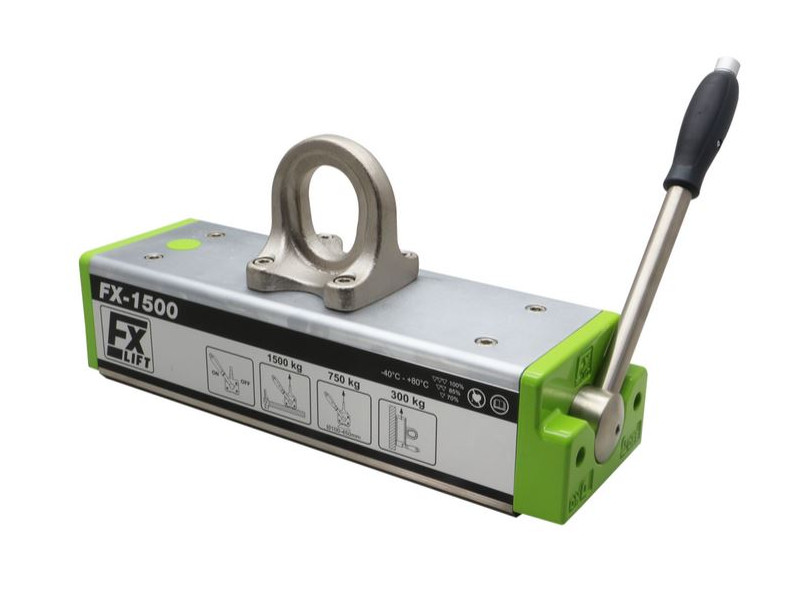

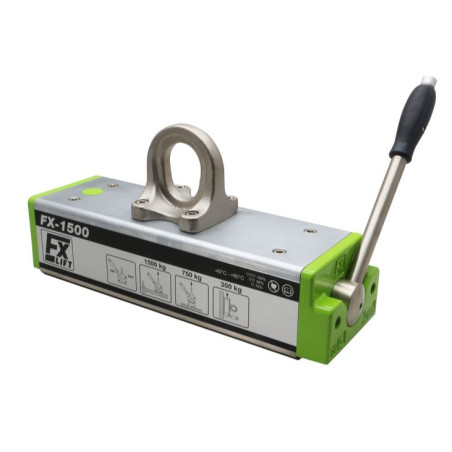

Zvedací magnet FX-1500

Z	Cena Netto	Cena brutto
1 ks.	€1935.00	€2380.05

Množství

Dostupné množství:15 ks.

Doba dodání: 8-10 pracovních dnů

Položit otázku

Popis

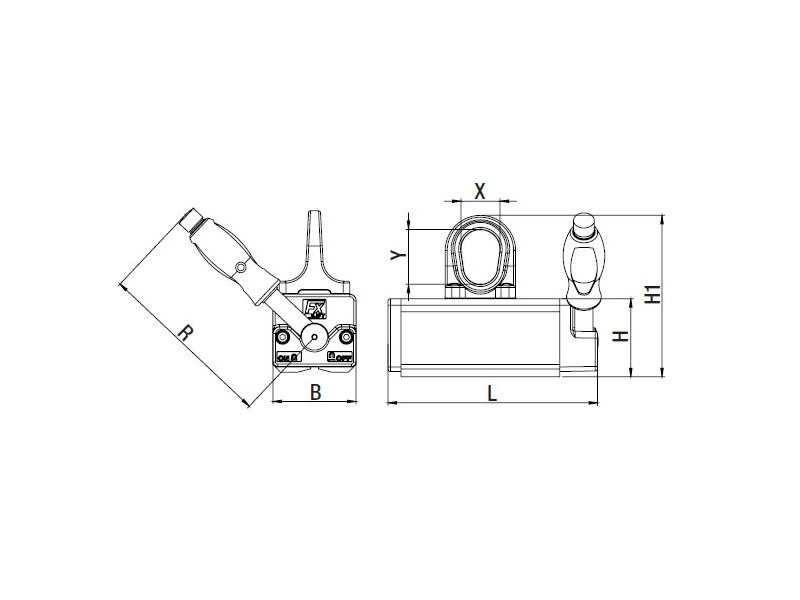

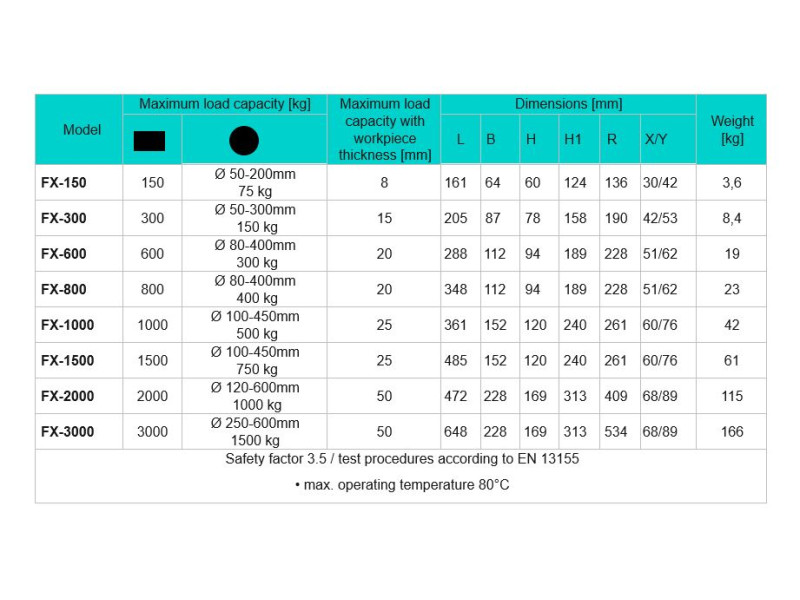

Délka: 485 [mm]
Šířka: 152 [mm]
Výška: 240 [mm]
Typ magnetu: Neodym
Maximální zvedací kapacita: 1500 [kg]
Minimální tloušťka zvedaného prvku: 10 [mm]
Maximální pracovní teplota: ≤ 80 [°C]
Hmotnost: 61 [kg]
Doba dodání: 8-10 pracovních dnů

Jmenovitá nosnost zdvihu: 1500 [kg]

Maximální nosnost (přetržení): >5100 [kg] - Bezpečnostní faktor pro statické zkoušky je 3,5 a odpovídá normě EN 13155:2021-05

NEZVYŠUJTE BŘEMENA, KTERÁ JSOU TĚŽŠÍ NEŽ JMENOVITÁ ZADATELNOST !

Zvedací magnety se používají ke zvedání a přemísťování těžkých železných a magnetických ocelových součástí. Tato zařízení nevyžadují žádné napájení. Magnetické pole se zapíná a vypíná nastavením ruční páky. Magnetické pole zvedáků je generováno neodymovými magnety. Používají se v ocelárnách, továrnách, skladech, dílnách a docích. Jsou užitečné pro manipulaci s plechy, deskami, profily, tyčemi, úhelníky, kanály, kulatými a hranatými trubkami a dalšími velkými železnými obrobky.

Ke každému zvedacímu magnetu řady FX připojujeme:

♦ 5letá záruka
♦ prohlášení o shodě "CЄ"
♦ protokol o měření nosnosti
♦ návod k obsluze
♦ stručná referenční příručka

Všechny ocelové součásti zvedáků FX jsou poniklované, což jim dodává zvýšenou odolnost proti korozi. Jedná se o jedinečnou vlastnost, která platí pro všechny zvedáky řady FX.

Skutečná zdvihací kapacita jednotlivých zvedáků závisí na následujících faktorech:

♦ tloušťce a tvaru zvedaných obrobků (u každého zvedáku je uveden vztah mezi nosností a tloušťkou obrobků). U válcových pevných obrobků (válce, tyče) je zdvihací kapacita přibližně o 50 % nižší.

Minimální tloušťka součásti, při které lze zvedák použít

10 mm

Příliš tenké obrobky mohou být přitahovány slabě, protože magnetické pole zdvihacích magnetů není plně využito. Kromě toho se tenké obrobky ohýbají a jejich kontaktní plocha se zvedáky se zmenšuje, takže se snižuje tažná síla. Nejlepšího zdvihacího výkonu se dosahuje u dostatečně silných obrobků.

Tloušťka zvedaného obrobku, při které je zvedací výkon 100 %.	25 mm

Před zahájením práce je důležité vzít v úvahu procentuální závislost nosnosti na tloušťce zvedané oceli (křivky nosnosti naleznete v návodu).

Při manipulaci s kulatými díly, jako jsou trubky, tyče, ocelové hřídele, se maximální nosnost snižuje:

Typ	Průměr hřídele	Maximální délka hřídele	Maximální nosnost
FX-1500	100-450 [mm]	5000 [mm]	750 [kg]

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

♦ velikosti vzduchové mezery mezi povrchem zdvihacích magnetů a zvedaným obrobkem (pro jednotlivé zdvihací magnety jsou uvedeny charakteristiky nosnosti v závislosti na velikosti nemagnetické mezery).

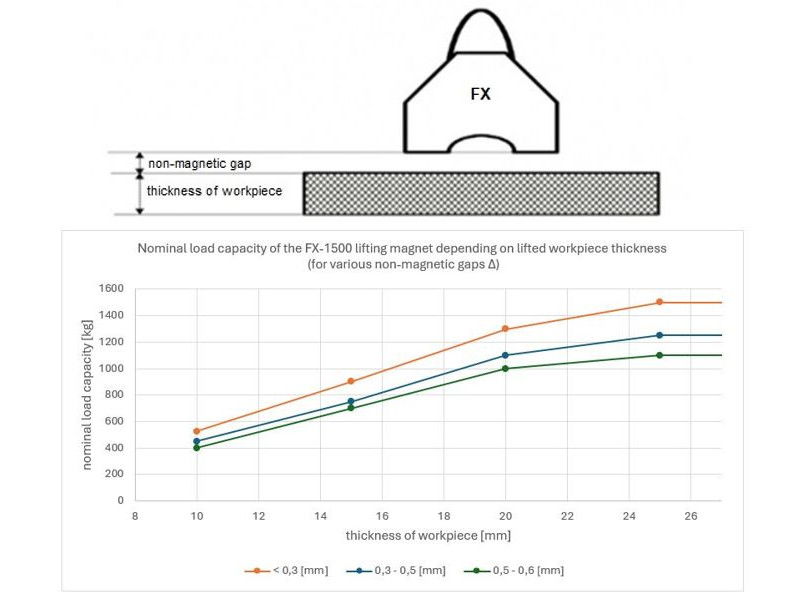

Tloušťka obrobku [mm]	Jmenovitá nosnost FX-1500 [kg]
	Nemagnetická mezera D mezi zvedacími magnety a zvedaným obrobkem
	D < 0,3 mm	D = 0,3-0,5 mm	D = 0,5-0,6 mm
25	1500	1250	1100
20	1300	1100	1000
15	900	750	700
10	525	450	400

Nosnost závisí na vzduchové mezeře mezi povrchem chapadla a zvedaným obrobkem. Pokud je drsnost povrchu zátěže Ra menší než 6,3 μm, kapacita chapadla se nesníží. To platí pro velmi čistý, rovný a obroušený povrch. Pokud bude drsnost povrchu zvedaných materiálů Ra větší než 6,3 μm, je třeba vzít v úvahu mezeru mezi chapadlem a zvedaným obrobkem.

U rezavých válcovaných povrchů lze předpokládat mezeru v rozmezí (0,1-0,3 mm), zatímco u drsných porézních povrchů se mezera odhaduje v rozmezí (0,1-0,3 mm).3-0,5 mm).
Před zahájením prací si v návodu zjistěte procentuální vztah nosnosti v závislosti na nemagnetické mezeře.

Skutečná nosnost jednotlivých zvedacích magnetů závisí také na:

♦ Složení zvedaného břemene (čím vyšší obsah železa, tím vyšší nosnost):

Typ	Jmenovitá zdvihací kapacita [kg]	Nosnost přípustná pro daný materiál * [kg].
FX-1500	1500	Nízkouhlíková ocel 100%	Ocel s vysokým obsahem uhlíku 90%	Nízkolegovaná ocel 75%	Litina 50%
FX-1500	1500	1500	1350	1125	750

*) je to přípustné zatížení pro součást z daného materiálu, pokud není sníženo jinými faktory (tloušťka, kvalita povrchu, tvar).

♦ teplota okolí a teplota zvedaného obrobku (nesmí být vyšší než 80[^oC] ).
U zdvihacích magnetů jsou zdrojem magnetického pole spékané neodymové magnety, jejichž maximální provozní teplota je 80^oC.

Nabízíme:
- poradenství,
- služby,
- náhradní díly,
- roční prohlídky a zkoušky nosnosti zdvihacích magnetů potvrzené certifikátem.
