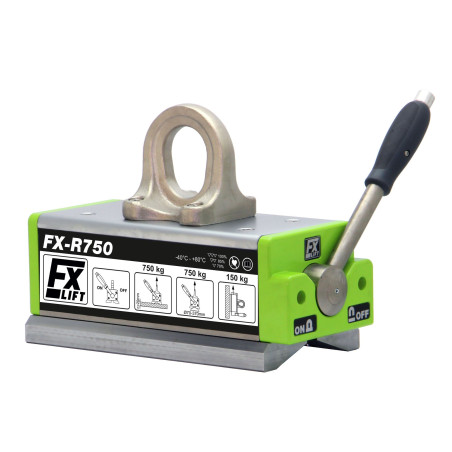

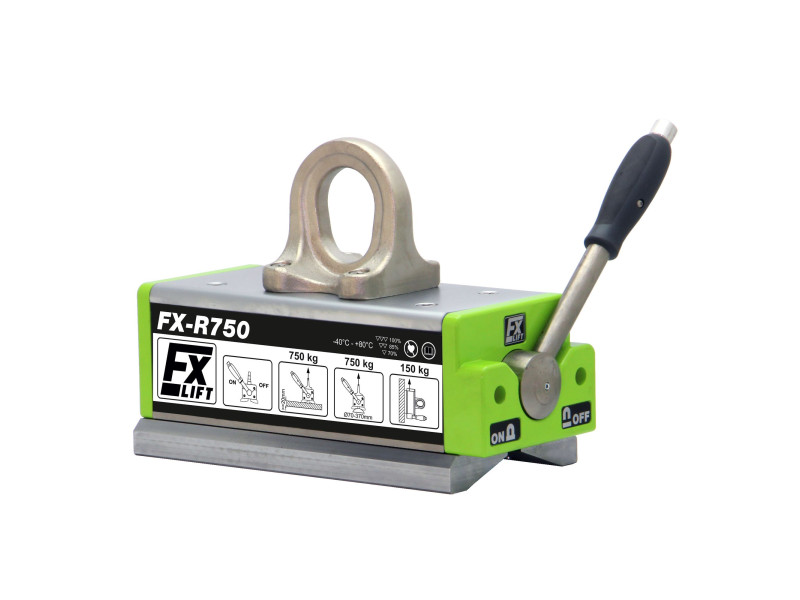

Повдигащ магнит FX-R750

От	Цена нето	Цена Бруто
1 бр.	€1881.25	€2313.94

Количество

Налично количество:5 бр.

Време за доставка: 8-10 работни дни

Задайте въпрос

Описание

Дължина: 361 [mm]
Ширина: 170 [mm]
Височина: 262 [mm]
Тип магнит: Неодим
Максимален капацитет на повдигане: 750 [kg]
Минимална дебелина на повдигнатия елемент: 8 [mm]
Максимална работна температура: ≤ 80 [°C]
Тегло: 49 [kg]
Време за доставка: 8-10 работни дни

Номинална товароподемност: 750 [kg]

Максимална товароподемност (разрушаващо натоварване): >2500 [kg] - Коефициентът на безопасност при статични изпитвания е 3,5 и съответства на EN 13155:2021-05

НЕ ПОВДИГАЙТЕ товари, КОИТО СА ПО-ТЕЖКИ ОТ НОМИНАЛНАТА ТОВАРОПОДЕЛНОСТ !

Подемните магнити от серията FX-R се използват предимно за повдигане и пренасяне на кръгли железни и магнитни стоманени части, т.е. тръби и пръти. Магнитното поле на подемните магнити се генерира от неодимови магнити. Тези устройства не се нуждаят от никакво захранване. Магнитното поле се включва и изключва чрез регулиране на ръчен лост.
Използват се в стоманодобивни заводи, фабрики, складове, работилници и докове. Полезни са и за обработка на ламарина, плочи, профили, ъгли, канали, квадратни тръби и други големи черни компоненти.

Към всеки магнит за повдигане от серията FX-R прикрепяме:

♦ 5-годишна гаранция
♦ декларация за съответствие "CЄ"
♦ протокол за измерване на капацитета
♦ инструкции за работа
♦ кратко ръководство

Всички стоманени компоненти на магнитите за повдигане от серията FX-R са с никелово покритие, което им придава повишена устойчивост на корозия. Това е уникална характеристика, която се прилага за всички подемни магнити от серията FX-R.

Действителният капацитет на повдигане на всеки повдигащ магнит зависи от следните фактори:

♦ дебелината и формата на повдиганите детайли

минимална дебелина на компонента, при която подемникът може да се използва

8 mm

Твърде тънки детайли могат да бъдат привлечени слабо, тъй като магнитното поле на повдигащите магнити не се използва напълно. Освен това тънките детайли се огъват и контактната им площ с повдигачите намалява, поради което силата на изтегляне намалява. Най-добра ефективност на повдигане се постига при достатъчно дебели детайли.

Дебелина на повдигания детайл, при която капацитетът на повдигане е 100 %.	20 mm

Преди да започнете работа, е важно да вземете предвид процентната зависимост на товароподемността като функция от дебелината на повдиганата стомана (криви на товароподемността можете да намерите в ръководството).

При работа с кръгли детайли, като тръби, пръти, стоманени валове, максималната товароподемност се намалява:

Тип	Диаметър на вала	Максимална дължина на вала	Максимална товароносимост
FX-R750	70-370 [mm]	4500 [mm]	750 [kg]

Действителната товароподемност на всеки повдигащ магнит зависи и от:

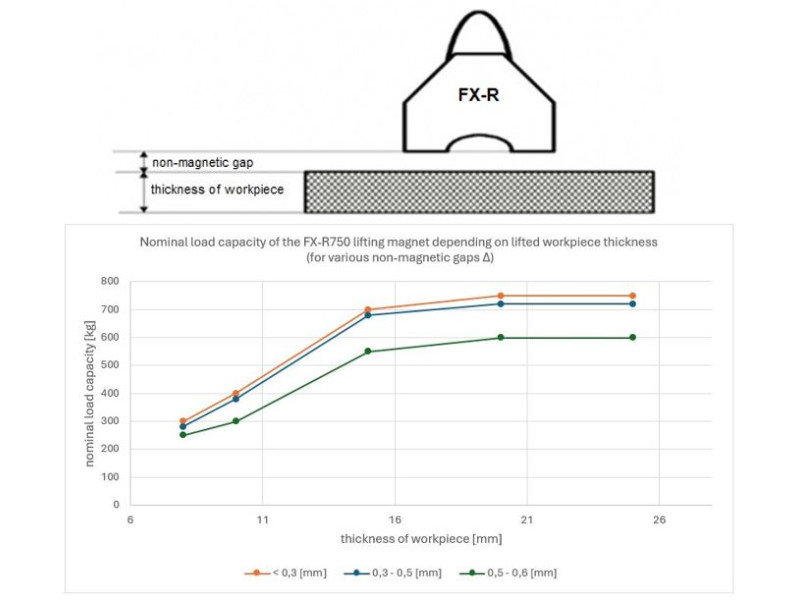

♦ размера на въздушната междина между повърхността на повдигащите магнити и повдигания детайл (за всеки повдигащ магнит са дадени характеристиките на товароподемността като функция на размера на немагнитната междина).

Дебелина на стоманата [mm]	Номинална товароносимост на FX-R750 [kg]
	Немагнитна междина D между повдигащия магнит и повдигания детайл
	D < 0,3 mm	D = 0,3-0,5 mm	D = 0,5-0,6 mm
20	750	720	600
15	700	680	550
10	400	380	300
8	300	280	250

Товароносимостта зависи от въздушната междина между повърхността на повдигащия магнит и повдигания детайл. Ако грапавостта на повърхността на товара Ra е по-малка от 6,3 μm, капацитетът няма да намалее. Това важи за много чиста, равна и шлифована повърхност. Ако грапавостта на повърхността на материалите, които ще се повдигат, Ra ще бъде по-голяма от 6,3 μm, трябва да се вземе предвид разстоянието между хващача и детайла, който ще се повдига.

За ръждиви валцовани повърхности може да се приеме разстоянието в диапазона (0,1-0,3 mm), докато за груби порести повърхности разстоянието се оценява в диапазона (0.3-0,5 mm).
Преди започване на работа направете справка с инструкциите за процентното съотношение на товароподемността като функция на немагнитната междина.

Действителната товароподемност на всеки повдигащ магнит зависи също така от:

♦ Състава на товара, който ще се повдига (колкото по-високо е съдържанието на желязо, толкова по-висока е товароподемността):

Тип	Номинална товароподемност на повдигане [kg]	Допустима товароподемност за материала * [kg]
FX-R750	750	Нисковъглеродна стомана 100%	Високовъглеродна стомана 90%	Нисколегирана стомана 75%	Чугун 50%
FX-R750	750	750	675	562	375

*) това е допустимото натоварване за компонент, изработен от даден материал, ако не е намалено от други фактори (дебелина, качество на повърхността, форма).

♦ температурата на околната среда и температурата на повдигания детайл (тя не трябва да е по-висока от 80[^oC]).
При магнитите за повдигане източник на магнитното поле са синтеровани неодимови магнити, чиято максимална работна температура е^80oC.

Ние предлагаме:
- консултации,
- услуги,
- резервни части,
- годишни инспекции и тестове за товароносимост на подемни магнити, потвърдени със сертификат.
