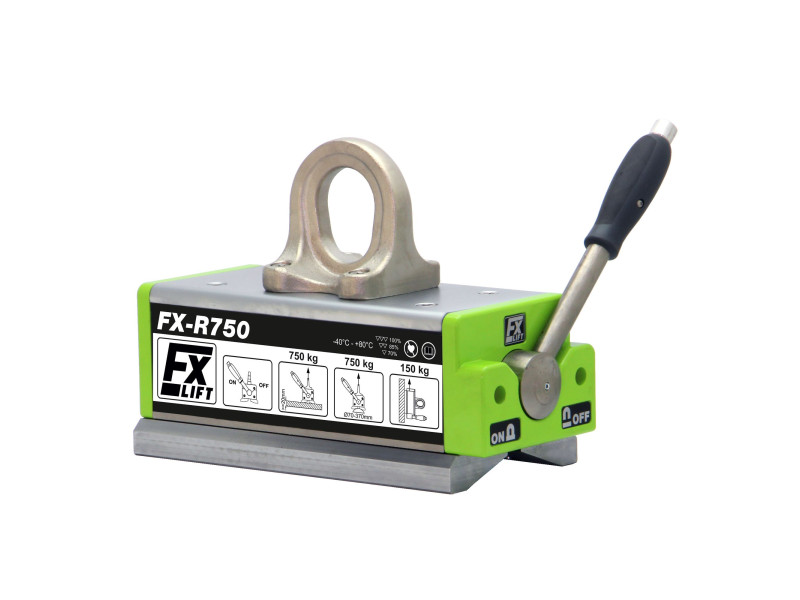

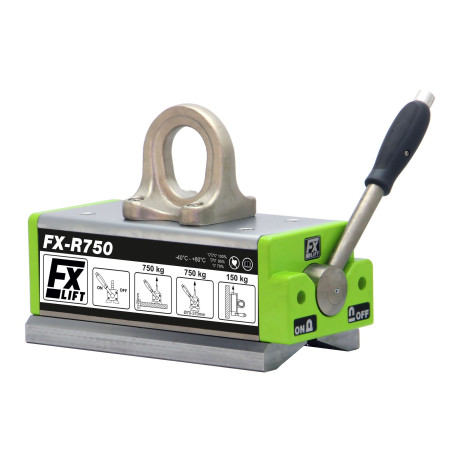

Nostomagneetti FX-R750

Of	Hinta netto	Hinta Brutto
1 kpl.	€1881.25	€2313.94

Määrä

Saatavilla oleva määrä:5 kpl.

Toimitusaika: 8-10 arkipäivää

Kysy kysymys

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Kuvaus

Pituus: 361 [mm]
Leveys: 170 [mm]
Korkeus: 262 [mm]
Magneettityyppi: Neodyymi
Maksimaalinen nostokapasiteetti: 750 [kg]
Nostettavan elementin vähimmäispaksuus: 8 [mm]
Suurin käyttölämpötila: ≤ 80 [°C]
Paino: 49 [kg]
Toimitusaika: 8-10 työpäivää

Nimellinen nostokapasiteetti: 750 [kg]

Maksimikuormituskapasiteetti (murtokuormitus): >2500 [kg] - Staattisten testien varmuuskerroin on 3,5 ja se on EN 13155:2021-05 mukainen

ÄLÄ NOSTA KUORMIA, JOTKA OVAT NIMELLISTÄ NOSTOKAPASITEETTIÄ KORKEAMMAT !

FX-R-sarjan nostomagneetteja käytetään ensisijaisesti pyöreiden rauta- ja magneettiteräsosien eli putkien ja tankojen nostamiseen ja käsittelyyn. Nostomagneettien magneettikenttä tuotetaan neodyymimagneeteilla. Nämä laitteet eivät vaadi virtalähdettä. Magneettikenttä kytketään päälle ja pois päältä käsikäyttöistä vipua säätämällä.
Niitä käytetään terästehtailla, tehtaissa, varastoissa, työpajoissa ja telakoilla. Niitä käytetään myös ohutlevyjen, levyjen, profiilien, kulmien, kanavien, neliskanttisten putkien ja muiden suurten rautapitoisten osien käsittelyssä.

Jokaiseen FX-R-sarjan nostomagneettiin kiinnitämme:

♦ 5 vuoden takuu
♦ vaatimustenmukaisuusvakuutus "CЄ"
♦ kapasiteetin mittauspöytäkirja
♦ käyttöohjeet
♦ pikaopas.

Kaikki FX-R-nostomagneettien teräsosat on nikkelöity, mikä parantaa niiden korroosionkestävyyttä. Tämä on ainutlaatuinen ominaisuus, joka koskee kaikkia FX-R-sarjan nostomagneetteja.

Kunkin nostomagneetin todellinen nostokapasiteetti riippuu seuraavista tekijöistä:

♦ nostettavien työkappaleiden paksuus ja muoto.

Osan vähimmäispaksuus, jolla nostinta voidaan käyttää

8 mm

Liian ohuet työkappaleet saattavat vetää puoleensa heikosti, koska nostomagneettien magneettikenttä ei hyödynny täysin. Lisäksi ohuet työkappaleet taipuvat ja niiden kosketuspinta-ala nostimiin pienenee, jolloin vetovoima pienenee. Paras nostoteho saavutetaan riittävän paksuilla työkappaleilla.

Nostettavan työkappaleen paksuus, jolla nostokyky on 100 %.	20 mm

Ennen työn aloittamista on tärkeää ottaa huomioon nostokapasiteetin prosentuaalinen riippuvuus nostettavan teräksen paksuuden funktiona (nostokapasiteettikäyrät löytyvät käsikirjasta).

Kun käsitellään pyöreitä osia, kuten putkia, tankoja ja teräsakseleita, maksimikuormituskapasiteetti pienenee:

Tyyppi	Akselin halkaisija	Akselin enimmäispituus	Maksimikuormituskapasiteetti
FX-R750	70-370 [mm]	4500 [mm]	750 [kg]

Kunkin nostomagneetin todellinen nostokapasiteetti riippuu myös:

♦ nostomagneetin pinnan ja nostettavan työkappaleen välisen ilmaraon koosta (kunkin nostomagneetin osalta on annettu kapasiteetin ominaisuudet ei-magneettisen raon koon funktiona).

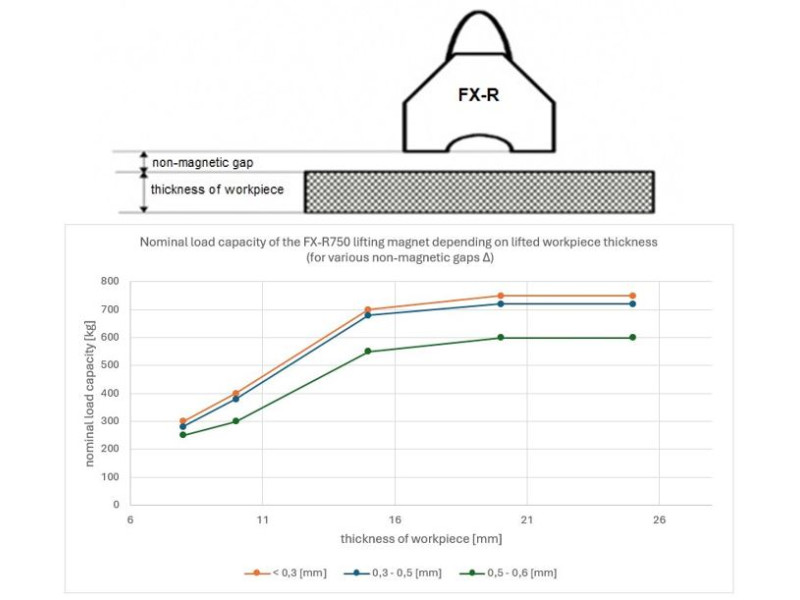

Teräksen paksuus [mm]	FX-R750:n nimelliskantavuus [kg]
	Nostomagneetin ja nostettavan työkappaleen välinen ei-magneettinen rako D
	D < 0,3 mm	D = 0,3-0,5 mm	D = 0,5-0,6 mm
20	750	720	600
15	700	680	550
10	400	380	300
8	300	280	250

Kantavuus riippuu nostomagneetin pinnan ja nostettavan työkappaleen välisestä ilmaraosta. Jos kuorman pinnankarheus Ra on alle 6,3 μm, kapasiteetti ei laske. Tämä pätee hyvin puhtaalla, tasaisella ja hiotulla pinnalla. Jos nostettavien materiaalien pinnankarheus Ra on suurempi kuin 6,3 μm, on otettava huomioon tarttujan ja nostettavan työkappaleen välinen rako.

Ruosteisille valssatuille pinnoille voidaan olettaa, että rako on välillä (0,1-0,3 mm), kun taas karkeahkoille huokoisille pinnoille rako arvioidaan olevan välillä (0.3-0,5 mm).
Ennen työn aloittamista katso ohjeista kuormituskapasiteetin prosentuaalinen suhde ei-magneettisen raon funktiona.

Kunkin nostomagneetin todellinen nostokapasiteetti riippuu myös:

♦ Nostettavan kuorman koostumuksesta (mitä suurempi rautapitoisuus, sitä suurempi nostokapasiteetti):

Tyyppi	Nimellinen nostokapasiteetti [kg]	Materiaalille sallittu kuormituskapasiteetti * [kg]
FX-R750	750	Vähähiilinen teräs 100%	Korkeahiilinen teräs 90 %	Matalaseosteinen teräs 75 %	Valurauta 50%
FX-R750	750	750	675	562	375

*) se on tietystä materiaalista valmistetun osan sallittu kuormitus, jos muut tekijät (paksuus, pinnanlaatu, muoto) eivät vähennä sitä.

♦ ympäristön lämpötila ja nostettavan työkappaleen lämpötila (se ei saa olla yli 80[^oC]).
Nostomagneeteissa magneettikentän lähteenä ovat sintratut neodyymimagneetit, joiden suurin käyttölämpötila on^80oC.

Tarjoamme:
- konsultointia,
- palvelua,
- varaosat,
- nostomagneettien vuositarkastukset ja kuormituskapasiteettitestit, jotka vahvistetaan todistuksella.
