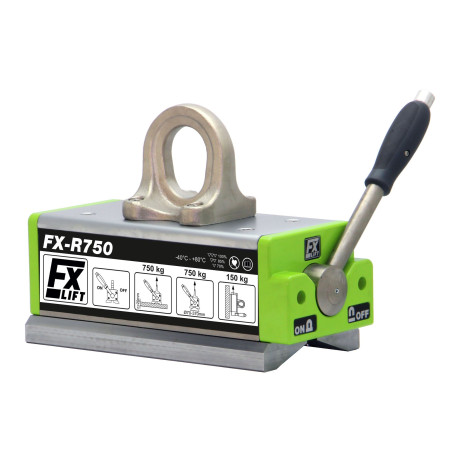

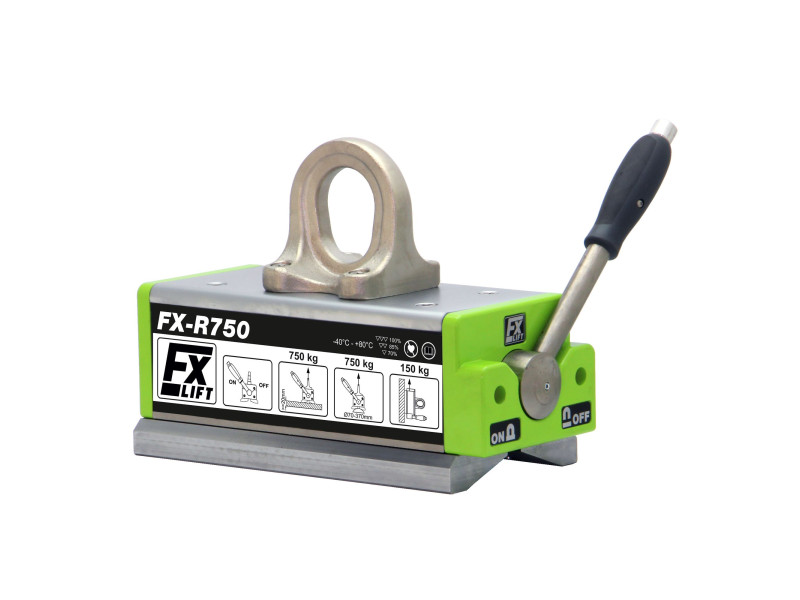

Zvedací magnet FX-R750

Z	Cena Netto	Cena brutto
1 ks.	€1881.25	€2313.94

Množství

Dostupné množství:5 ks.

Doba dodání: 8-10 pracovních dnů

Položit otázku

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Popis

Délka: 361 [mm]
Šířka: 170 [mm]
Výška: 262 [mm]
Typ magnetu: Neodym
Maximální zvedací kapacita: 750 [kg]
Minimální tloušťka zvedaného prvku: 8 [mm]
Maximální pracovní teplota: ≤ 80 [°C]
Hmotnost: 49 [kg]
Doba dodání: 8-10 pracovních dnů

Jmenovitá nosnost zvedáku: 750 [kg]

Maximální nosnost (přetržení): >2500 [kg] - Bezpečnostní faktor pro statické zkoušky je 3,5 a odpovídá normě EN 13155:2021-05

NEZDVIHÁVEJTE BŘEMENA, KTERÁ JSOU VYŠŠÍ NEŽ JMENOVITÁ ZADATELNOST !

Zvedací magnety řady FX-R se používají především ke zvedání a manipulaci s kulatými železnými a magnetickými ocelovými díly, tj. trubkami a tyčemi. Magnetické pole zvedacích magnetů je generováno neodymovými magnety. Tato zařízení nevyžadují žádné napájení. Magnetické pole se zapíná a vypíná nastavením ruční páky.
Používají se v ocelárnách, továrnách, skladech, dílnách a docích. Jsou užitečná také při manipulaci s plechy, deskami, profily, úhelníky, kanály, čtyřhrannými trubkami a dalšími velkými železnými součástmi.

Ke každému zvedacímu magnetu řady FX-R připojujeme:

♦ 5letou záruku
♦ prohlášení o shodě "CЄ"
♦ protokol o měření nosnosti
♦ návod k obsluze
♦ stručnou referenční příručku.

Všechny ocelové součásti zvedacích magnetů FX-R jsou poniklované, což jim dodává zvýšenou odolnost proti korozi. Jedná se o jedinečnou vlastnost, která platí pro všechny zvedací magnety řady FX-R.

Skutečná zdvihací kapacita jednotlivých zvedacích magnetů závisí na následujících faktorech:

♦ tloušťce a tvaru zvedaných obrobků.

minimální tloušťce dílce, při které lze zvedák použít

8 mm

Příliš tenké obrobky mohou být přitahovány slabě, protože magnetické pole zdvihacích magnetů není plně využito. Kromě toho se tenké obrobky ohýbají a jejich kontaktní plocha se zvedáky se zmenšuje, takže se snižuje tažná síla. Nejlepšího zdvihacího výkonu se dosahuje u dostatečně silných obrobků.

Tloušťka zvedaného obrobku, při které je zvedací výkon 100 %.	20 mm

Před zahájením práce je důležité vzít v úvahu procentuální závislost nosnosti na tloušťce zvedané oceli (křivky nosnosti naleznete v návodu).

Při manipulaci s kulatými díly, jako jsou trubky, tyče, ocelové hřídele, se maximální nosnost snižuje:

Typ	Průměr hřídele	Maximální délka hřídele	Maximální nosnost
FX-R750	70-370 [mm]	4500 [mm]	750 [kg]

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

♦ velikosti vzduchové mezery mezi povrchem zdvihacích magnetů a zvedaným obrobkem (pro jednotlivé zdvihací magnety jsou uvedeny charakteristiky nosnosti v závislosti na velikosti nemagnetické mezery).

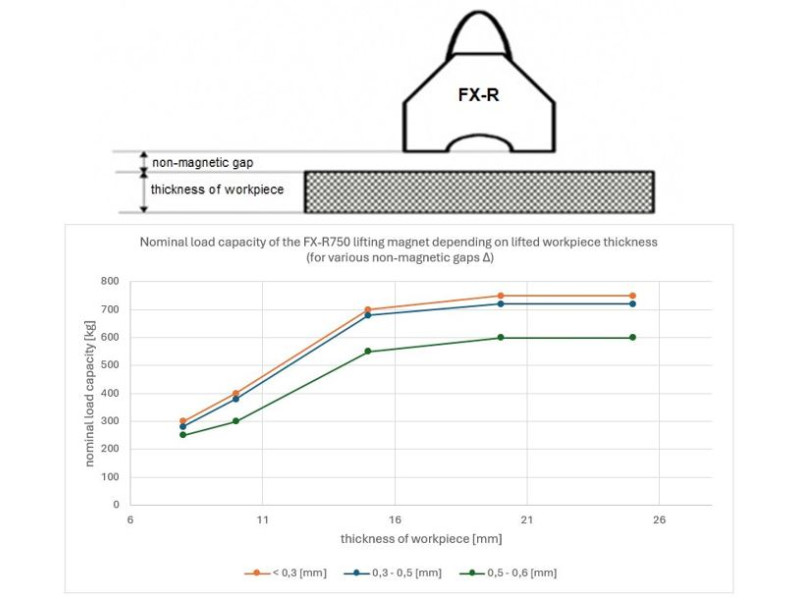

Tloušťka oceli [mm]	Jmenovitá nosnost zařízení FX-R750 [kg]
	Nemagnetická mezera D mezi zvedacím magnetem a zvedaným obrobkem
	D < 0,3 mm	D = 0,3-0,5 mm	D = 0,5-0,6 mm
20	750	720	600
15	700	680	550
10	400	380	300
8	300	280	250

Nosnost závisí na vzduchové mezeře mezi povrchem zdvihacího magnetu a zvedaným obrobkem. Pokud je drsnost povrchu zátěže Ra menší než 6,3 μm, kapacita se nesníží. To platí pro velmi čistý, rovný a obroušený povrch. Pokud bude drsnost povrchu zvedaných materiálů Ra větší než 6,3 μm, je třeba vzít v úvahu mezeru mezi chapadlem a zvedaným obrobkem.

U rezavých válcovaných povrchů lze předpokládat mezeru v rozmezí (0,1-0,3 mm), zatímco u drsných porézních povrchů se mezera odhaduje v rozmezí (0,1-0,3 mm).3-0,5 mm).
Před zahájením prací si v návodu zjistěte procentuální vztah nosnosti v závislosti na nemagnetické mezeře.

Skutečná nosnost jednotlivých zvedacích magnetů závisí také na:

♦ Složení zvedaného břemene (čím vyšší obsah železa, tím vyšší nosnost):

Typ	Jmenovitá zdvihací kapacita [kg]	Nosnost přípustná pro daný materiál * [kg].
FX-R750	750	Nízkouhlíková ocel 100%	Ocel s vysokým obsahem uhlíku 90%	Nízkolegovaná ocel 75%	Litina 50%
FX-R750	750	750	675	562	375

*) je to přípustné zatížení pro součást z daného materiálu, pokud není sníženo jinými faktory (tloušťka, kvalita povrchu, tvar).

♦ teplota okolí a teplota zvedaného obrobku (nesmí být vyšší než 80[^oC] ).
U zdvihacích magnetů jsou zdrojem magnetického pole spékané neodymové magnety, jejichž maximální provozní teplota je 80^oC.

Nabízíme:
- poradenství,
- služby,
- náhradní díly,
- roční prohlídky a zkoušky nosnosti zdvihacích magnetů potvrzené certifikátem.
