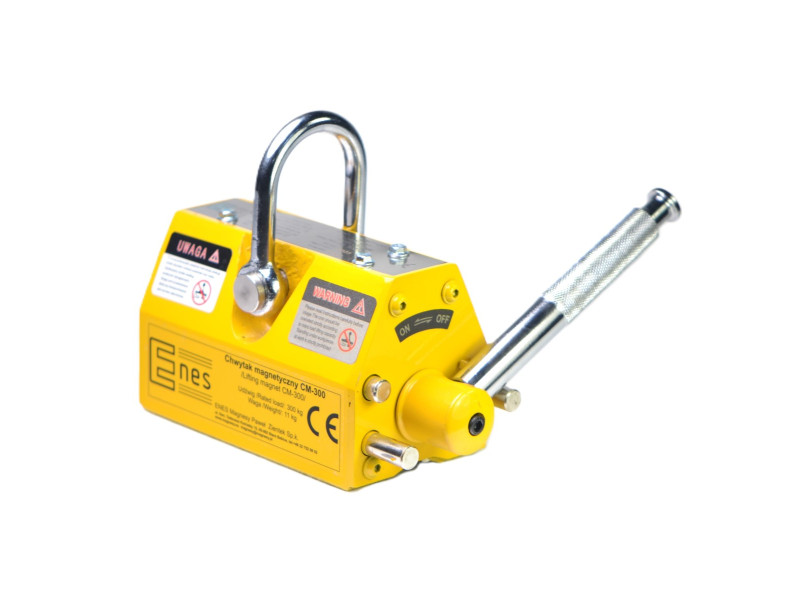

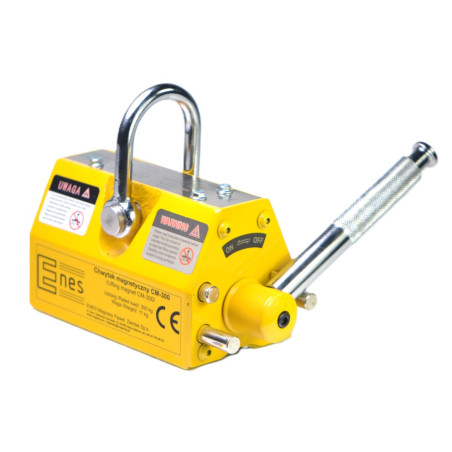

Повдигащ магнит CM300

Номинална товароподемност: 300 [kg]

Максимална товароносимост (разрушаващо натоварване): >1050 [kg] - Коефициентът на безопасност при статични изпитвания е 3,5 и съответства на EN 13155:2021-05

НЕ ПОВДИГАЙТЕ ТОВАРИ, КОИТО СА ПО-ТЕЖКИ ОТ НОМИНАЛНАТА ТОВАРОПОДЕМНОСТ НА ПОВДИГАНЕ !

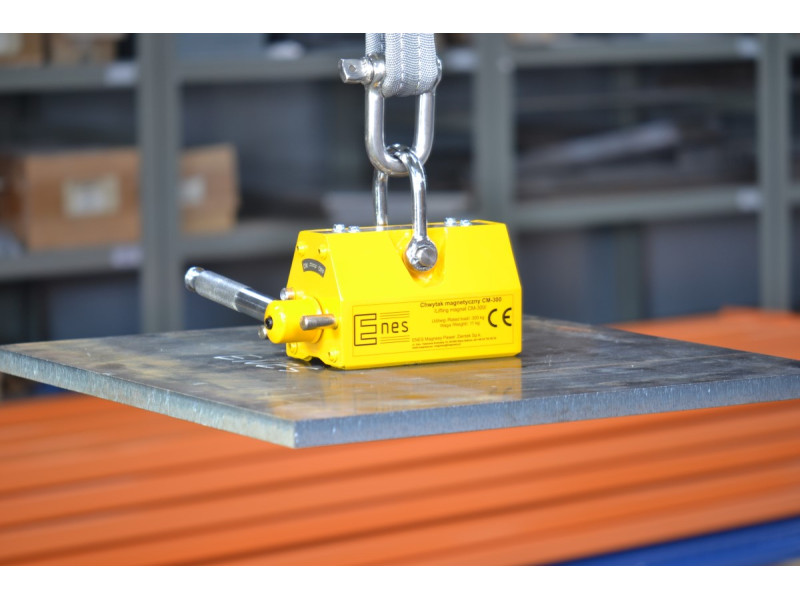

Повдигащите магнити се използват за повдигане и преместване на тежки железни и магнитни стоманени компоненти. Тези устройства не се нуждаят от никакво захранване. Магнитното поле се включва и изключва чрез регулиране на ръчен лост. Магнитното поле на подемния магнит се генерира от неодимови магнити. Използват се в стоманодобивни заводи, фабрики, складове, работилници и докове. Полезни са за манипулиране на ламарина, плочи, профили, пръти, ъгли, канали, кръгли и квадратни тръби и други големи детайли от черни метали.

Към всеки магнит за повдигане от серията CM прикрепяме:

♦ 2-годишна гаранция
♦ декларация за съответствие "CЄ"
♦ протокол за измерване на капацитета
♦ инструкции за работа
♦ кратко ръководство

Действителната товароподемност на всеки повдигач зависи от следните фактори:

♦ дебелината и формата на повдиганите детайли (за всеки повдигач е дадена връзката между капацитета на повдигане и дебелината на детайлите). За цилиндрични твърди детайли (цилиндри, пръти) капацитетът на повдигане е приблизително с 50 % по-малък.

Твърде тънки детайли могат да бъдат привличани слабо, тъй като магнитното поле на повдигащите магнити не се използва напълно. Освен това тънките детайли се огъват и контактната им площ с повдигащите магнити намалява, поради което силата на изтегляне намалява. Най-добра ефективност на повдигане се постига при достатъчно дебели детайли.

Преди да започнете работа, е важно да разгледате процентната зависимост на капацитета на повдигане като функция на дебелината на стоманата, която трябва да се повдигне (кривите на капацитета на повдигане можете да намерите в ръководството).

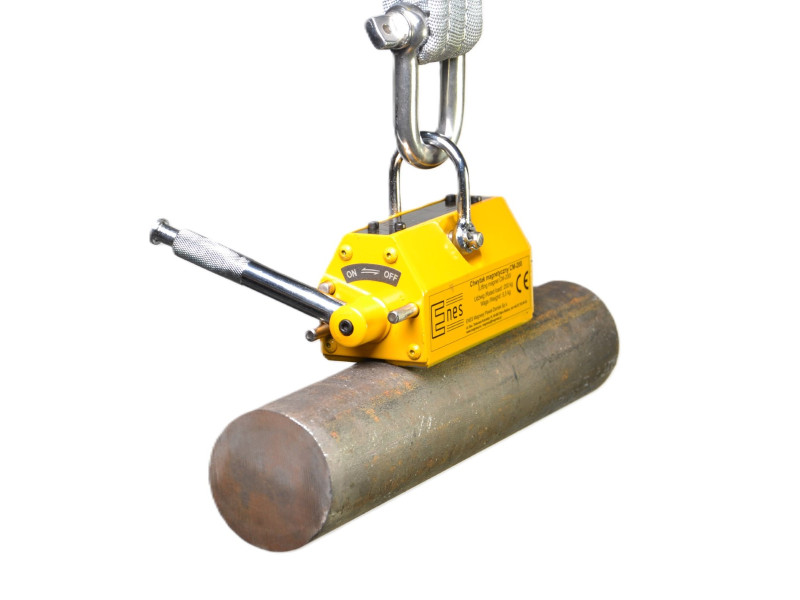

При работа с кръгли части, като тръби, пръти, стоманени валове, максималната товароносимост се намалява:

Действителната товароподемност на всеки повдигащ магнит зависи и от:

♦ размера на въздушната междина между повърхността на повдигащия магнит и повдигания детайл (за всеки повдигащ магнит са дадени характеристиките на капацитета като функция на размера на немагнитната междина).

Товароносимостта зависи от въздушната междина между повърхността на повдигащия магнит и повдигания детайл. Ако грапавостта на повърхността на товара Ra е по-малка от 6,3 μm, капацитетът на захвата няма да намалее. Такъв е случаят при много чиста, равна и шлифована повърхност.Ако грапавостта на повърхността на материалите, които ще се повдигат, Ra ще бъде по-голяма от 6,3 μm, трябва да се вземе предвид разстоянието.
За ръждиви валцовани повърхности може да се приеме разстоянието в диапазона (0,1-0,3 mm), докато за груби порести повърхности разстоянието се оценява в диапазона (0,3-0,5 mm).

Преди да започнете работа, направете справка с инструкциите за процентното съотношение на товароносимостта като функция на немагнитната междина.

Действителната товароподемност на всеки повдигащ магнит зависи и от:

♦ Състава на товара, който трябва да се повдигне (колкото по-високо е съдържанието на желязо, толкова по-висока е капацитетът на повдигане):

*) това е допустимото натоварване за компонент, изработен от даден материал, ако не е намалено от други фактори (дебелина, качество на повърхността, форма).

♦ температурата на околната среда и температурата на повдигания детайл (тя не трябва да е по-висока от 80[^oC]).
При магнитите за повдигане източник на магнитното поле са синтеровани неодимови магнити, чиято максимална работна температура е^80oC.

Ние предлагаме:
- консултации,
- сервиз,
- резервни части,
- годишни прегледи и тестове на товароносимостта на подемните магнити, потвърдени със сертификат.
