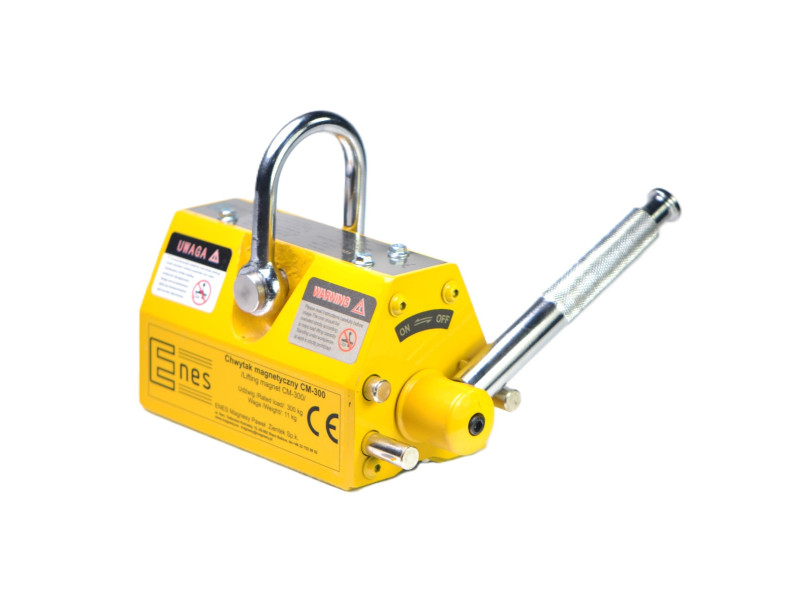

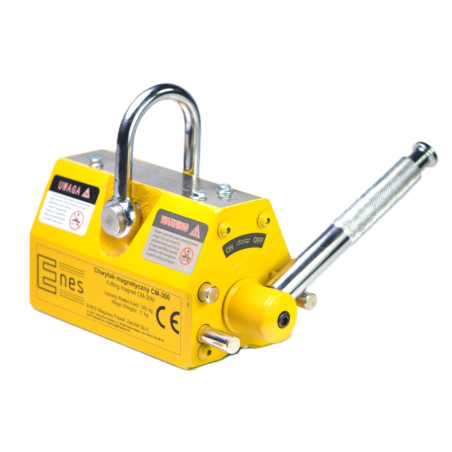

Kaldırma mıknatısı CM300

Of	Net Fiyat	Brüt Fiyat
1 adet.	€235.43	€289.58

Miktar

Mevcut Miktar:31 adet.

Bir soru sorun

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Açıklama

Uzunluk: 210 [mm]
Genişlik: 93 [mm]
Yükseklik: 110 [mm]
Mıknatıs tipi: Neodimyum
Maksimum kaldırma kapasitesi: 300 [kg]
Kaldırılan elemanın minimum kalınlığı: 5 [mm]
Maksimum çalışma sıcaklığı: ≤ 80 [°C]
Ağırlık: 10.8 [kg]

Nominal kaldırma kapasitesi: 300 [kg]

Maksimum yük kapasitesi (kopma yükü): >1050 [kg] - Statik testler için güvenlik faktörü 3,5'tir ve EN 13155:2021-05 ile uyumludur

NOMİNAL KALDIRMA KAPASİTESİNDEN DAHA AĞIR YÜKLERİ KALDIRMAYIN!

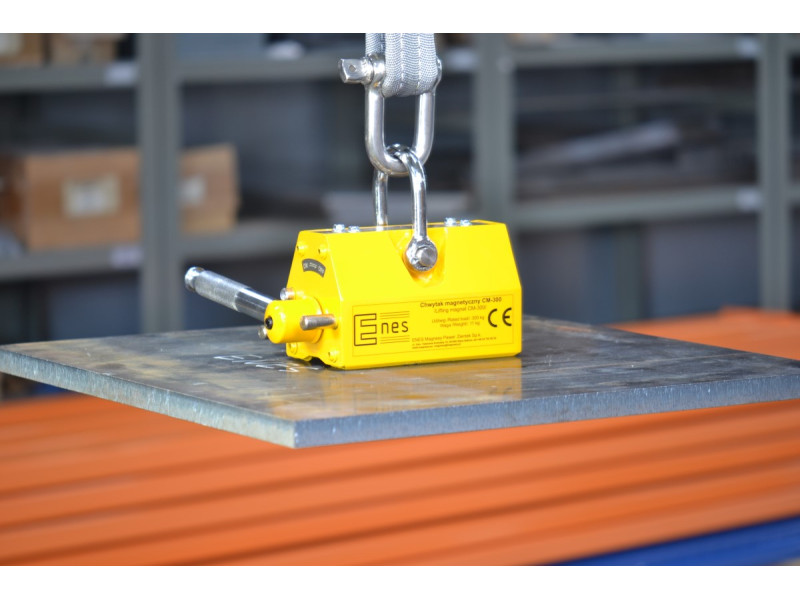

Kaldırma mıknatısları, ağır demir ve manyetik çelik bileşenleri kaldırmak ve taşımak için kullanılır. Bu cihazlar herhangi bir güç kaynağı gerektirmez. Manyetik alan, manuel bir kol ayarlanarak açılır ve kapatılır. Kaldırma mıknatısının manyetik alanı neodimyum mıknatıslar tarafından üretilir. Çelik sahalarında, fabrikalarda, depolarda, atölyelerde ve rıhtımlarda kullanılırlar. Sac, levha, profil, çubuk, açı, kanal, yuvarlak ve kare borular ve diğer büyük demirli iş parçalarını taşımak için kullanışlıdırlar.

Her CM serisi kaldırma mıknatısları ekliyoruz:

♦ 2 yıl garanti
♦ uygunluk beyanı "CЄ"
♦ kapasite ölçüm protokolü
♦ kullanım talimatları
♦ hızlı başvuru kılavuzu

Her bir kaldırıcının gerçek kaldırma kapasitesi aşağıdaki faktörlere bağlıdır:

Kaldırılacak iş parçalarının kalınlığı ve şekli (her bir kaldırıcı için kaldırma kapasitesi ile iş parçalarının kalınlığı arasındaki ilişki verilmiştir). Silindirik katı iş parçaları (silindirler, çubuklar) için kaldırma kapasitesi yaklaşık %50 daha azdır.

Kaldırma mıknatısının kullanılabileceği minimum bileşen kalınlığı

5 mm

Çok ince iş parçaları, kaldırma mıknatıslarının manyetik alanından tam olarak yararlanılamadığı için zayıf bir şekilde çekilebilir. Buna ek olarak, ince iş parçaları bükülür ve kaldırıcılarla temas alanları azalır, böylece çekme kuvveti azalır. En iyi kaldırma performansı yeterince kalın iş parçaları için elde edilir.

Kaldırma kapasitesinin %100 olduğu kaldırılacak iş parçasının kalınlığı

20 mm

Çalışmaya başlamadan önce, kaldırılacak çeliğin kalınlığının bir fonksiyonu olarak kaldırma kapasitesinin yüzde bağımlılığını dikkate almak önemlidir (kaldırma kapasitesi eğrileri kılavuzda bulunabilir).

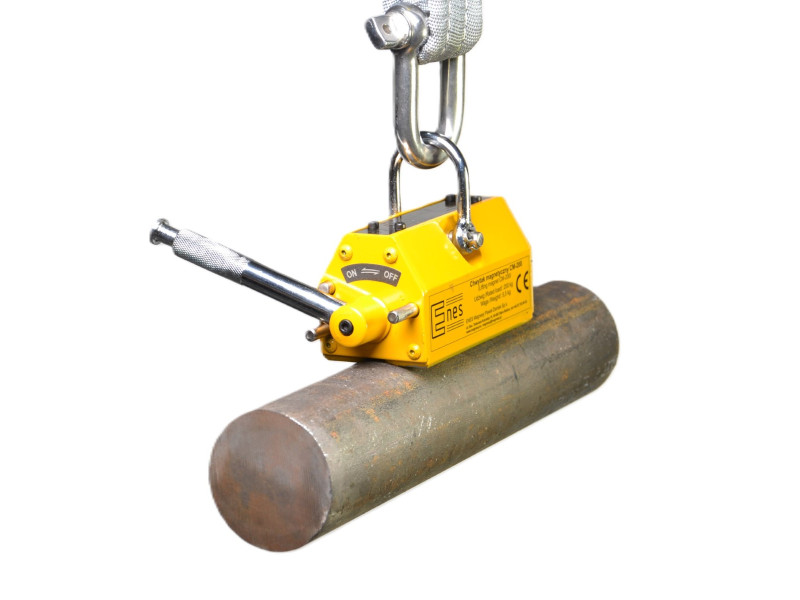

Borular, çubuklar, çelik şaftlar gibi yuvarlak parçalar taşınırken maksimum yük kapasitesi azalır:

Tip	Mil çapı	Maks. şaft uzunluğu	Maks. yük kapasitesi
CM300	100 [mm]	1750 [mm]	180 [kg]

Her bir kaldırma mıknatısının gerçek kaldırma kapasitesi de şunlara bağlıdır:

♦ kaldırma mıknatısı yüzeyi ile kaldırılacak iş parçası arasındaki hava boşluğunun boyutu (her bir kaldırma mıknatısı için, manyetik olmayan boşluğun boyutunun bir fonksiyonu olarak kapasite özellikleri verilmiştir).

CM-300'ün nominal yük kapasitesi [kg]
İş parçası kalınlığı [mm]	Kaldırma mıknatısı ile kaldırılacak iş parçası arasında manyetik olmayan boşluk D
İş parçası kalınlığı [mm]	D = 0,0	D = 0,1	D = 0,3	D = 0,5
20	300	281	229	173
15	254	241	217	172
10	200	184	169	149
5	69	67	65	61

Yük kapasitesi, kaldırma mıknatısı yüzeyi ile kaldırılacak iş parçası arasındaki hava boşluğuna bağlıdır. Yük Ra'nın yüzey pürüzlülüğü 6,3 μm'den az ise, tutucunun kapasitesi azalmayacaktır. Bu durum çok temiz, düz ve zımparalanmış bir yüzey için geçerlidir.Kaldırılacak malzemelerin yüzey pürüzlülüğü Ra 6,3 μm'den büyük olacaksa, boşluk dikkate alınmalıdır.
Paslı haddelenmiş yüzeyler için (0,1-0,3 mm) aralığında bir boşluk varsayılabilirken, pürüzlü gözenekli yüzeyler için boşluk (0,3-0,5 mm) aralığında tahmin edilir.

Çalışmaya başlamadan önce, manyetik olmayan boşluğun bir fonksiyonu olarak yük kapasitesinin yüzde ilişkisi için talimatlara bakın.

Her bir kaldırma mıknatısının gerçek kaldırma kapasitesi de şunlara bağlıdır:

Kaldırılacak yükün bileşimi (demir içeriği ne kadar yüksekse, kaldırma kapasitesi de o kadar yüksek olur):

Tip	Nominal kaldırma kapasitesi [kg]	Malzeme için izin verilen yük kapasitesi * [kg]
Tip	Nominal kaldırma kapasitesi [kg]	Düşük karbonlu çelik %100	Yüksek karbonlu çelik %90	Düşük alaşımlı çelik %75	Dökme demir %50
CM 300	300	300	270	225	150

*Diğer faktörler (kalınlık, yüzey kalitesi, şekil) tarafından azaltılmamışsa, belirli bir malzemeden yapılmış bir bileşen için izin verilen yük olacaktır.)

♦ ortam sıcaklığı ve kaldırılacak iş parçasının sıcaklığı (80[^oC]' den yüksek olmamalıdır).
Kaldırma mıknatıslarında manyetik alanın kaynağı, maksimum çalışma sıcaklığı^80oC olan sinterlenmiş neodimyum mıknatıslardır.

Biz teklif ediyoruz:
- danışmanlık,
- servis,
- yedek parça,
- kaldırma mıknatıslarının yıllık muayeneleri ve yük kapasitesi testleri, bir sertifika ile onaylanır.
