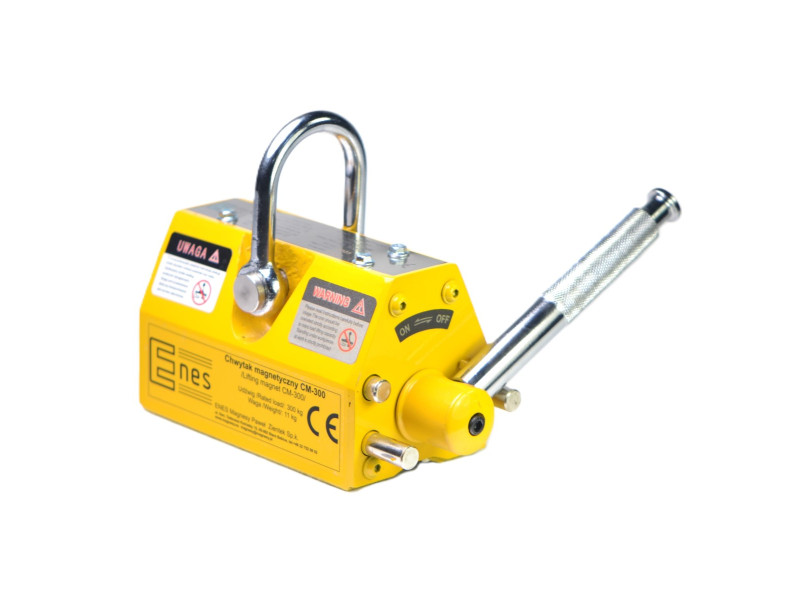

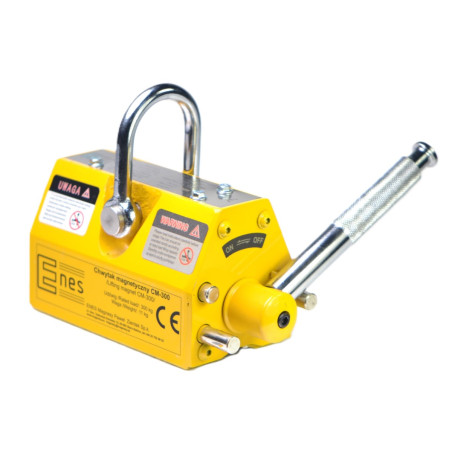

Hefmagneet CM300

Nominaal hijsvermogen: 300 [kg]

Maximaal draagvermogen (breukbelasting): >1050 [kg] - De veiligheidsfactor voor statische tests is 3,5 en voldoet aan EN 13155:2021-05

HIJS GEEN LASTEN DIE ZWAARDER ZIJN DAN DE NOMINALE HIJSCAPACITEIT !

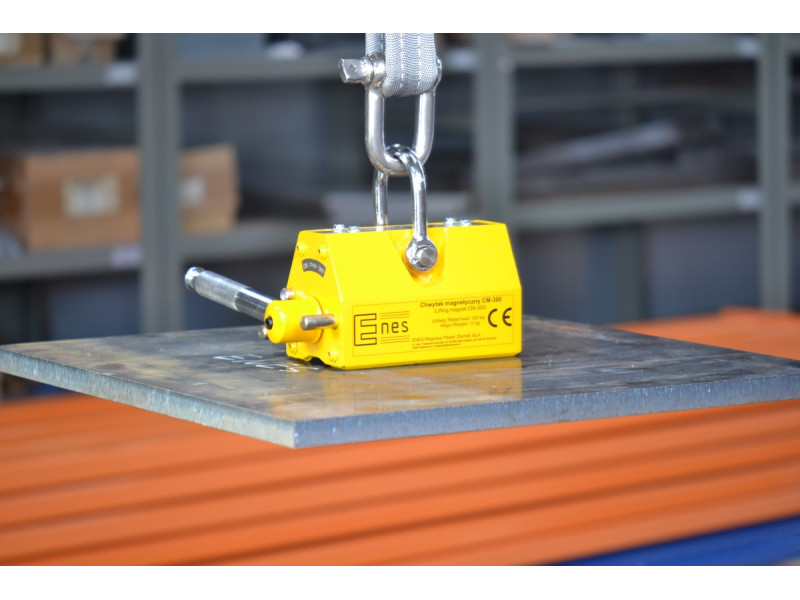

Hefmagneten worden gebruikt om zware ijzeren en magnetische stalen onderdelen te heffen en te verplaatsen. Deze apparaten hebben geen stroomvoorziening nodig. Het magnetische veld wordt in- en uitgeschakeld door een handmatige hendel te verstellen. Het magnetische veld van de hefmagneet wordt opgewekt door neodymium magneten. Ze worden gebruikt in staalfabrieken, magazijnen, werkplaatsen en dokken. Ze zijn handig voor het hanteren van plaatstaal, platen, profielen, staven, hoeken, kanalen, ronde en vierkante buizen en andere grote ijzerhoudende werkstukken.

Elke CM serie hefmagneten voorzien we van:

♦ 2 jaar garantie
♦ conformiteitsverklaring "CЄ"
♦ capaciteit meetprotocol
♦ gebruiksaanwijzing
♦ beknopte referentiegids

De werkelijke hefcapaciteit van elke heffer hangt af van de volgende factoren:

♦ dikte en vorm van de te heffen werkstukken (voor elke heffer wordt de relatie tussen de hefcapaciteit en de dikte van de werkstukken gegeven). Voor cilindrische massieve werkstukken (cilinders, staven) is de hefcapaciteit ongeveer 50% minder.

Te dunne werkstukken kunnen zwak worden aangetrokken omdat het magnetische veld van de hefmagneten niet volledig wordt benut. Bovendien buigen dunne werkstukken en neemt hun contactoppervlak met de hefmagneten af, waardoor de trekkracht afneemt. De beste hefprestaties worden verkregen bij voldoende dikke werkstukken.

Voordat je begint te werken, is het belangrijk om rekening te houden met de procentuele afhankelijkheid van de hefcapaciteit als functie van de dikte van het te heffen staal (hefcapaciteitskrommen zijn te vinden in de handleiding).

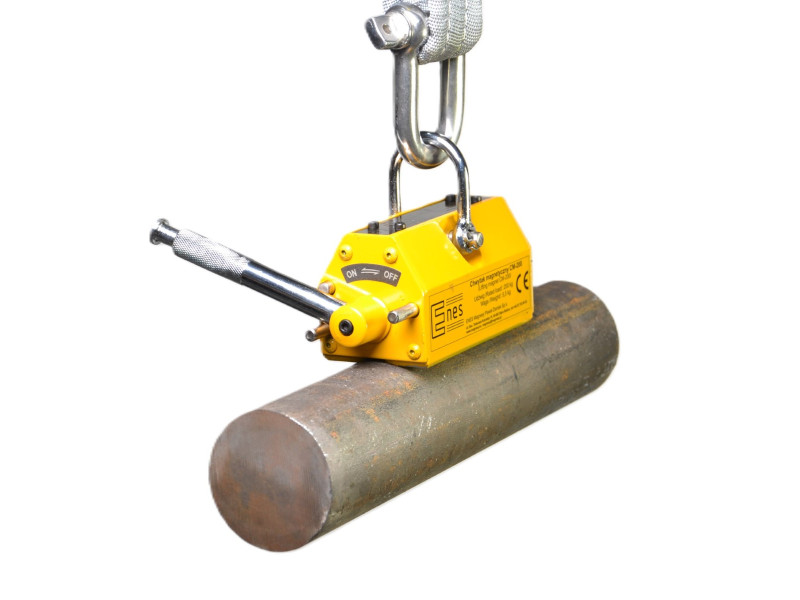

Bij het hanteren van ronde onderdelen zoals buizen, staven, stalen assen wordt de maximale hefcapaciteit verlaagd:

De werkelijke hefcapaciteit van elke hefmagneet is ook afhankelijk van:

♦ de grootte van de luchtspleet tussen het oppervlak van de hefmagneet en het te heffen werkstuk (voor elke hefmagneet worden de capaciteitskenmerken als functie van de grootte van de niet-magnetische spleet gegeven).

De belastbaarheid hangt af van de luchtspleet tussen het oppervlak van de hefmagneet en het op te heffen werkstuk. Als de oppervlakteruwheid van de last Ra kleiner is dan 6,3 μm, zal de capaciteit van de grijper niet afnemen. Dit is het geval bij een zeer schoon, vlak en geschuurd oppervlak.Als de oppervlakteruwheid van de te tillen materialen Ra groter is dan 6,3 μm, moet rekening worden gehouden met de spleet.
Voor roestige gewalste oppervlakken kan een spleet in het bereik (0,1-0,3 mm) worden aangenomen, terwijl voor ruwe poreuze oppervlakken de spleet wordt geschat in het bereik (0,3-0,5 mm).

Raadpleeg voor aanvang van de werkzaamheden de instructies voor de procentuele verhouding van de hefcapaciteit als functie van de niet-magnetische spleet.

De werkelijke hefcapaciteit van elke hefmagneet hangt ook af van:

♦ De samenstelling van de te heffen last (hoe hoger het ijzergehalte, hoe hoger de hefcapaciteit):

*) is de toelaatbare belasting voor een onderdeel van een bepaald materiaal, indien niet verminderd door andere factoren (dikte, oppervlaktekwaliteit, vorm).

♦ de omgevingstemperatuur en de temperatuur van het te heffen werkstuk (deze mag niet hoger zijn dan 80[^oC]).
Bij hefmagneten zijn de bron van het magnetische veld gesinterde neodymium magneten, waarvan de maximale bedrijfstemperatuur^80oC is.

Wij bieden:
- advies,
- service,
- reserveonderdelen,
- jaarlijkse inspecties en belastbaarheidstests van hefmagneten, bevestigd door een certificaat.
