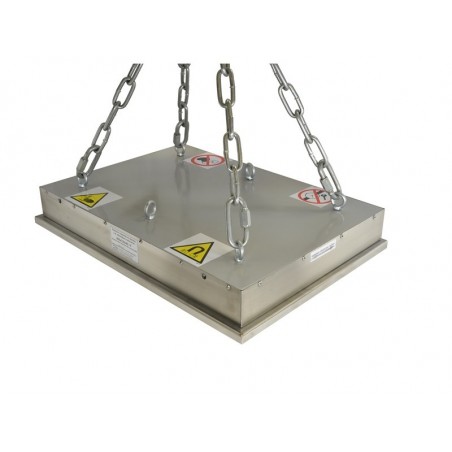

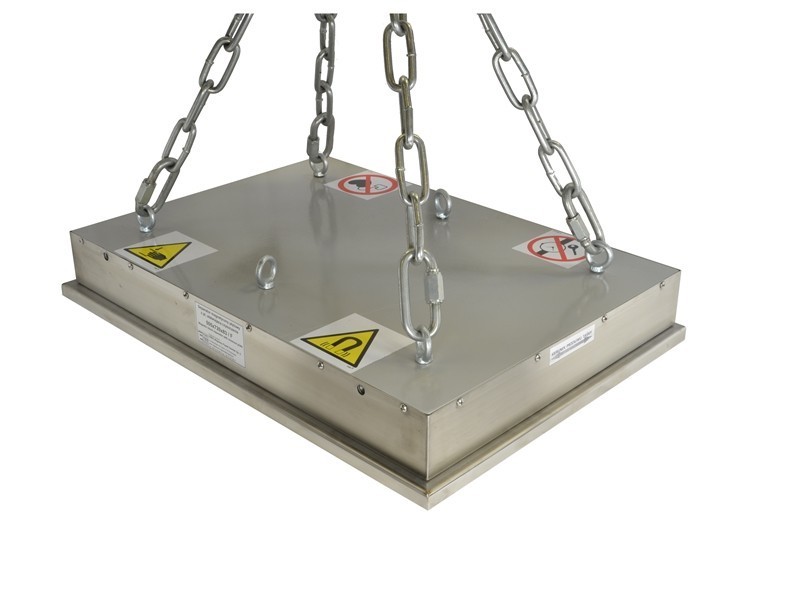

Závěsný magnet pro separaci železa 505X730X100 / F s čisticí deskou

Odlučovač namontovaný nad letem pásového dopravníku se používá k zachycování nežádoucích ocelových a železných prvků z přepravovaných látek (potravinářský průmysl, zpracování plastů, nerostných surovin, recyklace atd.). Namontovaný pod určitým úhlem může být užitečný i jako odlučovač žlabů. Vzduchotěsný kryt z kyselinovzdorné oceli obsahuje magnetický systém sestavený z feritových magnetů. Jedná se o spodní povrch separátoru, který je magneticky aktivní. Separátory jsou vybaveny šesti šroubovacími otvory M10, do kterých se šroubují oka sloužící k zavěšení.

Čistící deska je vyrobena z kyselinovzdorné oceli a měkkého hliníku a chrání povrch separátoru před poškozením způsobeným nárazy zachycených prvků. Dva proužky magnetického měkkého plechu zabudované do desky způsobují, že drží na odlučovači a zároveň je lze snadno vytrhnout se zachycenými prvky, čímž se zefektivní čištění.

Na zakázku jsme připraveni dodat magnetické odlučovače s rozměry, které si Klient zvolí.
Magnetické parametry, rozsah činnosti a rozměry jsou upraveny podle potřeb a očekávání Klienta.

Magnetické pole ve středu povrchu magnetického pólu je ~0,110 [T].

Magnetické pole na okraji povrchu magnetického pólu (max.) je ~0,200 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly je ~0,120 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly ve vzdálenosti:
20 mm od separátoru je ~0,114 [T]
55 mm od separátoru je ~0,080 [T]
100 mm od separátoru je ~0,045 [T]
150 mm od separátoru je ~0,030 [T]
200 mm od separátoru je ~0,020 [T]
220 mm od separátoru je ~0,017 [T].

Jako příklad lze uvést rozsah zachycení různých zachycených předmětů:
válec 180g - cca 100 mm,
víčka šroubů M5-M10 - cca 110 mm,
kladivo 2kg-5kg - cca 145 mm,
plochý klíč - cca 220 mm,
železné hřebíky - cca 270 mm.

V magnetickém separátoru byly použity slinuté feritové magnety.
Maximální pracovní teplota magnetických separátorů s feritovými magnety je cca 250°[C].

Pozor! Neopatrná manipulace může způsobit vážné poranění rukou!

Hmotnost separátoru je: ~ 160,0 [kg] + 7,0 [kg] čisticí deska.
