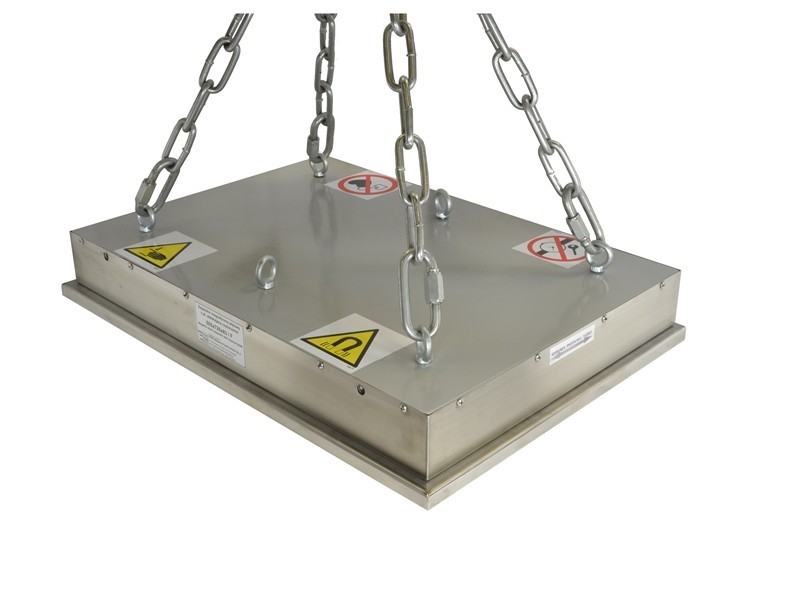

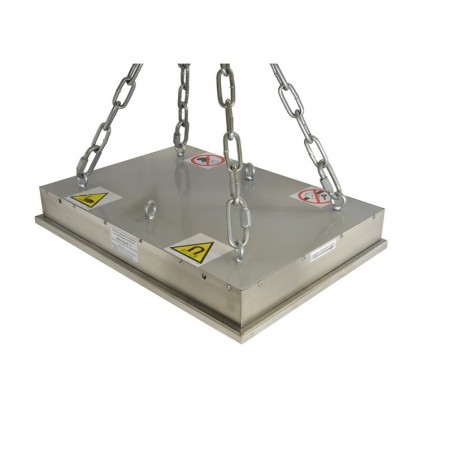

Piekaramais magnēts dzelzs atdalīšanai 505X730X100 / F ar tīrīšanas plāksni

Separators, kas uzstādīts virs lentes konveijera lidojuma, tiek izmantots nevēlamo tērauda un dzelzs elementu izķeršanai no transportējamām vielām (pārtikas rūpniecība, plastmasas, minerālvielu, izejvielu pārstrāde, otrreizējā pārstrāde utt.). Uzstādīts noteiktā leņķī, tas var būt noderīgs arī kā izpletņa separators. Hermētiskā korpusā, kas izgatavots no skābju necaurlaidīga tērauda, ir magnētiskā sistēma, kas samontēta ar ferīta magnētiem. Tā ir separatora apakšējā virsma, kas ir magnētiski aktīva. Separators ir aprīkots ar sešām ieskrūvējamām atverēm M10, kurās ieskrūvētas piekarināšanai izmantotās acis.

Tīrīšanas plāksne ir izgatavota no skābes izturīga tērauda un mīksta alumīnija, kas aizsargā separatora virsmu no bojājumiem, ko izraisa noķerto elementu triecieni. Plāksnē iebūvētas divas magnētiskas mīksta metāla loksnes sloksnes, kas turas pie separatora un vienlaikus ir viegli izraujamas kopā ar noķertajiem elementiem, tādējādi racionalizējot tīrīšanu.

Pēc pasūtījuma mēs esam gatavi piegādāt magnētiskos separatorus ar izmēriem, ko izvēlas Klients.
Magnētiskie parametri, darbības diapazons un izmēri tiek pielāgoti atbilstoši Klienta vajadzībām un vēlmēm.

Magnētiskais lauks magnētiskā pola virsmas centrā ir ~0,110 [T].

Magnētiskais lauks magnētiskā pola virsmas malā (maks.) ir ~0,200 [T].

Magnētiskais lauks virsmas centrā starp magnētiskajiem poliem ir ~0,120 [T].

Magnētiskais lauks virsmas centrā starp magnētiskajiem poliem attālumā:
20 mm no separatora ir ~0,114 [T]
55 mm no separatora ir ~0,080 [T]
100 mm no separatora ir ~0,045 [T]
150 mm no separatora ir ~0,030 [T]
200 mm no separatora ir ~0,020 [T]
220 mm no separatora ir ~0,017 [T].

Piemēram, dažādu noķerto priekšmetu noķeršanas diapazons:
cilindrs 180 g - aptuveni 100 mm,
skrūvju vāciņi M5-M10 - aptuveni 110 mm,
āmurs 2 kg-5 kg - aptuveni 145 mm,
plakanā atslēga - aptuveni 220 mm,
dzelzs naglas - aptuveni 270 mm.

Magnētiskajā separatorā tika izmantoti saķepināti ferīta magnēti.
Magnētisko separatoru ar ferīta magnētiem maksimālā darba temperatūra ir aptuveni 250°[C].

Uzmanību! Neuzmanīga apiešanās var izraisīt nopietnas roku traumas!

Separatora svars ir: ~ 160,0 [kg] + 7,0 [kg] tīrīšanas plāksne.
