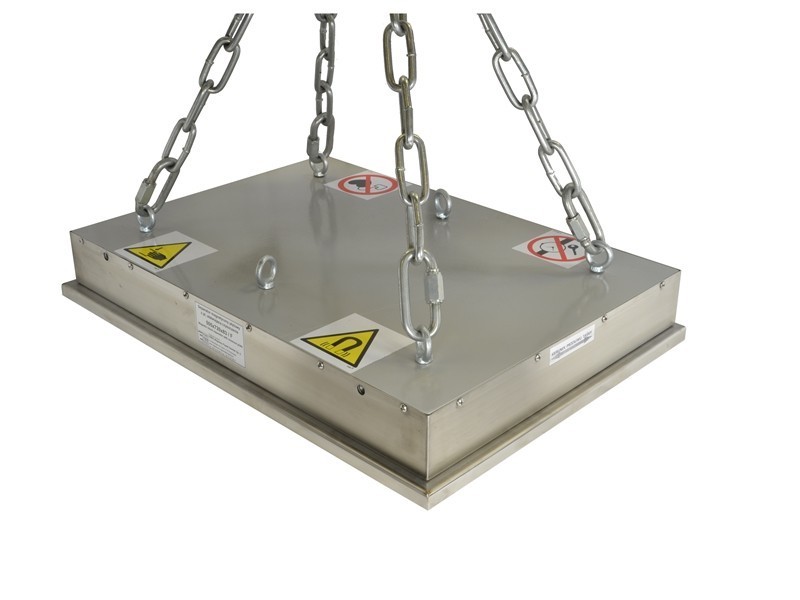

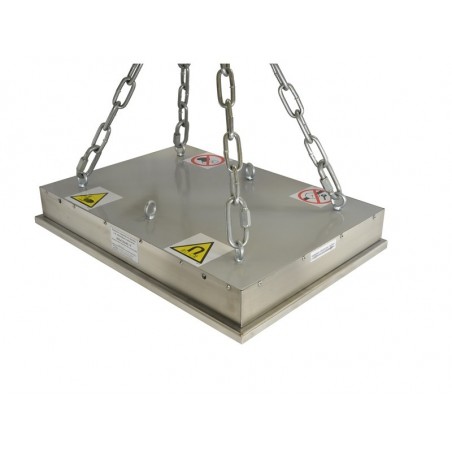

Ophængt magnet til jernudskillelse 505X730X100 / F med renseplade

Separator monteret over en båndtransportør bruges til at opfange uønskede stål- og jernelementer fra transporterede stoffer (fødevareindustri, forarbejdning af plast, mineralske råmaterialer, genbrug osv.) Monteret i en bestemt vinkel kan den også være nyttig som skaktseparator. Det lufttætte hus af syrefast stål indeholder et magnetisk system med ferritmagneter. Det er separatorens bundflade, der er magnetisk aktiv. Udskilleren er udstyret med seks skrueåbninger M10, hvor øjer, der bruges til ophængning, skrues ind.

Rensepladen er lavet af syrefast stål og blødt aluminium, der beskytter overfladen på udskilleren mod skader forårsaget af slag fra indfangede elementer. To strimler af magnetisk blød metalplade, der er indbygget i pladen, får den til at holde fast i udskilleren og kan samtidig let rives ud med indfangede elementer, hvilket effektiviserer rengøringen.

På bestilling er vi klar til at levere magnetiske separatorer med dimensioner valgt af kunderne.
Magnetiske parametre, aktivitetsområde og dimensioner justeres i henhold til kundens behov og forventninger.

Magnetfeltet i midten af overfladen på den magnetiske pol er ~0,110 [T].

Magnetfeltet på kanten af den magnetiske pols overflade (maks.) er ~0,200 [T].

Magnetfeltet i midten af overfladen mellem de magnetiske poler er ~0,120 [T].

Magnetfeltet i midten af overfladen mellem de magnetiske poler i en afstand af:
20 mm fra separatoren er ~0,114 [T]
55 mm fra separatoren er ~0,080 [T]
100 mm fra separatoren er ~0,045 [T]
150 mm fra separatoren er ~0,030 [T]
200 mm fra separatoren er ~0,020 [T]
220 mm fra separatoren er ~0,017 [T]

Som eksempel kan nævnes rækkevidden for forskellige fangede genstande:
cylinder 180g - ca. 100 mm,
skruehætter M5-M10 - ca. 110 mm,
hammer 2kg-5kg - ca. 145 mm,
fladnøgle - ca. 220 mm,
jernsøm - ca. 270 mm.

I den magnetiske separator er der brugt sintrede ferritmagneter.
Maks. arbejdstemperatur for de magnetiske separatorer med ferritmagneter er ca. 250°[C].

Forsigtig! Uforsigtig håndtering kan medføre alvorlige skader på hænderne!

Udskillerens vægt er: ~ 160,0 [kg] + 7,0 [kg] renseplade.
