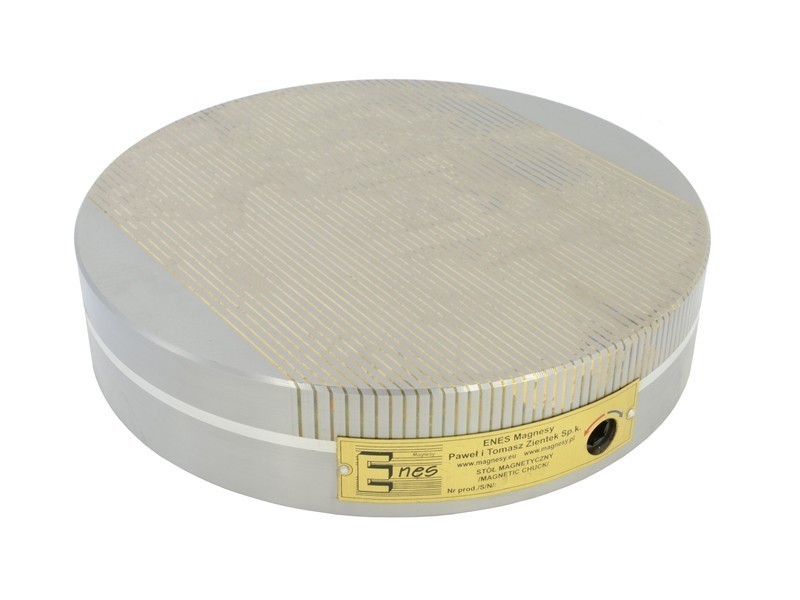

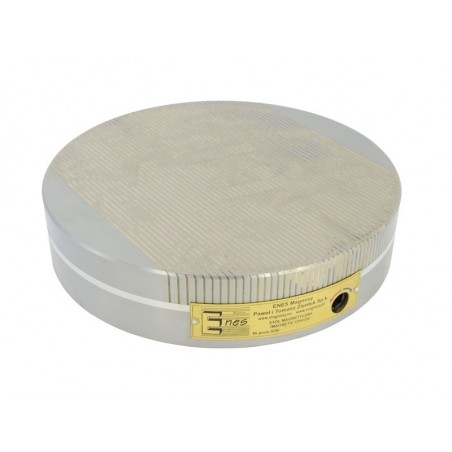

Permanentní magnetické sklíčidlo (kruhové) TC-250B

Kruhová permanentní magnetická sklíčidla řady TC jsou určena k upínání feromagnetických obrobků (železo, konstrukční ocel, legovaná ocel, litina) při broušení, frézování a elektroerozivním obrábění.V případě materiálů s vysokými magnetickými vlastnostmi (oceli s vysokým obsahem železa) lze sklíčidla použít jako držáky při soustružení.

Sklíčidlo lze upevnit pomocí drážek na jeho dně nebo čtyř otvorů se závitem (viz přílohy). Tělo sklíčidla se skládá z jednoho bloku oceli, zatímco jeho horní deska je vyrobena z oceli a mosazných lamel umístěných střídavě. Kruhová sklíčidla řady TC používají neodymové magnety, takže je dosaženo maximální magnetické přídržné síly přibližně 100 ^N/cm2. Magnetické pole lze zapnout pomocí páky (imbusového klíče), a to otočením páky doprava o ^180o. Pro vypnutí magnetického pole je třeba páku otočit opačným směrem.

Tuhá konstrukce sklíčidla umožňuje velmi přesné obrábění, zatímco jeho těsnost umožňuje použití sklíčidla pro operace s chladicí kapalinou nebo operace v plném ponoru. Jednoduchost konstrukce zajišťuje dlouhý a spolehlivý provoz zařízení. Díky absenci elektrického napájení je sklíčidlo při práci zcela bezpečné. Rozteč pólů (3,0 + 1,0 mm) umožňuje pevné upnutí při malé výšce magnetického pole, takže upínané obrobky mohou být tenké.

Schéma rozteče pólů:

Upínací síla závisí na následujících parametrech:

• typu materiálu (upínací síla se zvyšuje úměrně obsahu železa v oceli):

- Pancéřové železo 100 %
- nízkouhlíková ocel 90 % (St3s)
- vysokouhlíková ocel 80 % (St45)
- legovaná ocel 70 % (Corrax)
- vysoce legovaná ocel 65 % (1.2436)
- litina 50 %.

• drsnost povrchu sklíčidla a upnutého obrobku:

- pro Ra do 0,08 µm 100%
- pro Ra do 0,20 µm 90%
- pro Ra do 1,25 µm 70%
- pro Ra do 6,30 µm 50%
- pro Ra do 25,00 µm 30%

• tloušťka upnutého obrobku (zkoušky byly provedeny pro desky o rozměrech 20 x 20 mm vyrobené z Armco železa):

• kontaktní plocha - pro zajištění dobrého držení nesmí být obrobky kratší než 3 mm a v případě malých ploch by navíc měly být obklopeny pomocnými deskami. Maximální upínací síly na ^cm2 se dosahuje u obrobků s plochou přibližně 4 ^cm2.
  Další zvětšení plochy obrobku se neprojeví na větší upínací síle. Důležité je také, aby upnutý obrobek byl rovnoběžný se sklíčidlem, protože každá, i ta nejmenší nerovnost, způsobuje snížení upínací síly.
  Konstrukce sklíčidla umožňuje regeneraci pracovní plochy broušením na 5 mm tloušťky.
