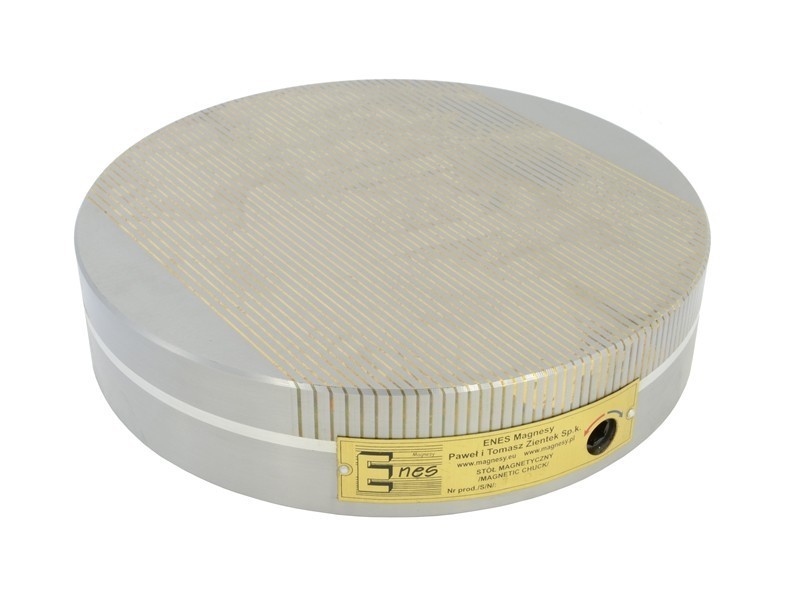

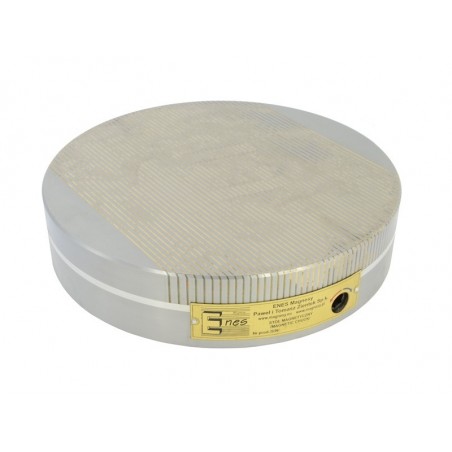

Pastāvīgais magnētiskais turētājs (apaļš) TC-250B

TC sērijas apaļie pastāvīgo magnētisko elementu turētāji ir paredzēti feromagnētisko detaļu (dzelzs, konstrukciju tērauda, leģētā tērauda, čuguna) nostiprināšanai slīpēšanas, frēzēšanas un elektroizlādes apstrādes laikā.Ja materiāliem ir augstas magnētiskās īpašības (tēraudi ar augstu dzelzs saturu), skavas var izmantot kā turētājus virpošanas operācijās.

Skavu var uzstādīt, izmantojot rievas tās apakšdaļā vai četrus vītņotos caurumus (skatīt pielikumus). Skavas korpuss sastāv no viena tērauda bloka, bet tās augšējā plāksne ir izgatavota no tērauda un misiņa lamelēm, kas izvietotas maināmā veidā. TC sērijas cirkulārajos skavotāji izmanto neodīma magnētus, tāpēc maksimālais magnētiskais turēšanas spēks ir aptuveni 100 ^N/cm2. Magnētisko lauku var ieslēgt, izmantojot sviru (sešstūra atslēgu), pagriežot sviru pa labi par ^180o. Lai lauku izslēgtu, sviru pagriež otrādi.

Skavas stingrā konstrukcija ļauj veikt ļoti precīzu apstrādi, bet tās hermētiskums ļauj izmantot skavu darbiem ar dzesēšanas šķidrumu vai darbiem pilnīgā iegremdē. Konstrukcijas vienkāršība nodrošina ilgu un uzticamu ierīces darbību. Elektriskās strāvas padeves trūkums padara skavu pilnīgi drošu darbības laikā. Polu solis (3,0 + 1,0 mm) nodrošina stingru iespīlēšanu nelielā magnētiskā lauka augstumā, tāpēc iespīlēti apstrādājamie priekšmeti var būt plāni.

Polu soļa diagramma:

Stiprinājuma spēks ir atkarīgs no šādiem parametriem:

• materiāla veida (iespīlēšanas spēks palielinās proporcionāli dzelzs saturam tēraudā):

- Armo dzelzs 100%
- zema oglekļa satura tērauds 90% (St3s)
- augsta oglekļa satura tērauds 80% (St45)
- leģētais tērauds 70% (Corrax)
- augstleģētais tērauds 65% (1.2436)
- čuguns 50%.

• skavas virsmas un iespīlēta sagataves virsmas raupjums:

- Ra līdz 0,08 µm 100%
- Ra līdz 0,20 µm 90%
- Ra līdz 1,25 µm 70%
- Ra līdz 6,30 µm 50%
- Ra līdz 25,00 µm 30%

• iespīlēta sagataves biezums (testus veica plāksnēm ar izmēriem 20 x 20 mm, kas izgatavotas no Armco dzelzs):

• kontakta laukums - lai nodrošinātu labu noturību, sagataves nedrīkst būt īsākas par 3 mm, un, ja virsmas ir nelielas, tām papildus jābūt apklātām ar palīgplāksnēm. Maksimālais iespīlēšanas spēks uz ^cm2 tiek sasniegts, ja apstrādājamo detaļu laukums ir aptuveni 4 ^cm2.
  Turpmāka sagataves laukuma palielināšana nenozīmē lielāku iespīlēšanas spēku. Svarīgi ir arī, lai iespīlētais sagataves gabals būtu paralēls skavotājam, jo katra, pat vismazākā nelīdzenuma dēļ samazinās iespīlēšanas spēks.
  Skavas konstrukcija ļauj atjaunot darba laukumu, slīpējot to līdz 5 mm biezumam.

Turpmāk aprakstīti mūsu piedāvājumā pieejamie circulair pastāvīgo magnētisko sinusoīdu skavotāji:
