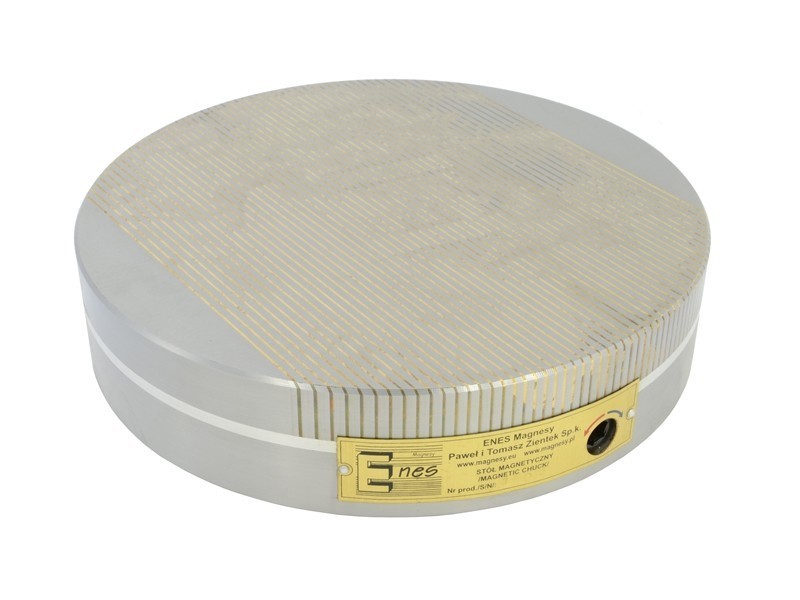

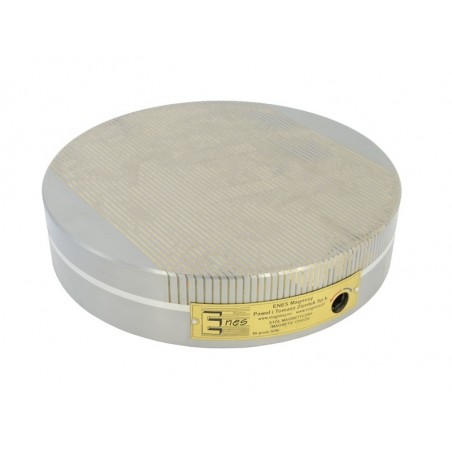

Mandril magnético permanente (circular) TC-250B

Os mandris magnéticos permanentes circulares da série TC foram concebidos para fixar peças ferromagnéticas (ferro, aço estrutural, ligas de aço, ferro fundido) durante a retificação, a fresagem e a maquinagem por descarga eléctrica.No caso de materiais com propriedades magnéticas elevadas (aços com elevado teor de ferro), os mandris podem ser utilizados como suportes em operações de torneamento.

O mandril pode ser montado utilizando as ranhuras na sua parte inferior ou os quatro furos roscados (ver anexos). O corpo do mandril é constituído por um único bloco de aço, enquanto a sua placa superior é feita de aço e lamelas de latão colocadas de forma intercambiável. Os mandris circulares da série TC utilizam ímanes de neodímio, de modo a obter uma força de fixação magnética máxima de cerca de 100 ^N/cm2. O campo magnético pode ser ligado com a utilização de uma alavanca (chave Allen), rodando a alavanca para a direita em ^180o. Para desligar o campo, a alavanca deve ser rodada no sentido inverso.

A estrutura rígida do mandril permite uma maquinagem muito precisa, enquanto a sua estanquicidade permite a utilização do mandril para operações com líquido de refrigeração ou operações em imersão total. A simplicidade da conceção garante um funcionamento longo e fiável do dispositivo. A ausência de alimentação eléctrica torna o mandril completamente seguro durante a operação. O passo dos pólos (3,0 + 1,0 mm) permite uma fixação firme a uma pequena altura do campo magnético, pelo que as peças fixadas podem ser finas.

Diagrama do passo dos pólos:

A força de aperto depende dos seguintes parâmetros

• tipo de material (a força de aperto aumenta proporcionalmente ao teor de ferro no aço):

- Ferro Armco 100%
- aço de baixo carbono 90% (St3s)
- aço de alto carbono 80% (St45)
- aço de liga 70% (Corrax)
- aço de alta liga 65% (1.2436)
- ferro fundido 50%

• rugosidade da superfície do mandril e da peça a trabalhar fixada:

- para Ra até 0,08 µm 100%
- para Ra até 0,20 µm 90%
- para Ra até 1,25 µm 70%
- para Ra até 6,30 µm 50%
- para Ra até 25,00 µm 30%

• espessura da peça de trabalho fixada (os testes foram efectuados em placas com o tamanho de 20 x 20 mm feitas de ferro Armco):

• área de contacto - para garantir uma boa fixação, as peças de trabalho não podem ser mais curtas do que 3 mm e, além disso, no caso de superfícies pequenas, devem ser rodeadas por placas auxiliares. A força de aperto máxima por ^cm2 é obtida para peças com uma área de cerca de 4 ^cm2.
  Um aumento adicional da área da peça de trabalho não se traduz numa força de aperto mais elevada. Também é importante que a peça de trabalho fixada esteja paralela ao mandril, porque qualquer rugosidade, mesmo a mais pequena, causa uma diminuição da força de fixação.
  A conceção do mandril permite regenerar a área de trabalho, rectificando-a até 5 mm de espessura.

Os mandris magnéticos permanentes circulair disponíveis na nossa oferta são apresentados de seguida:
