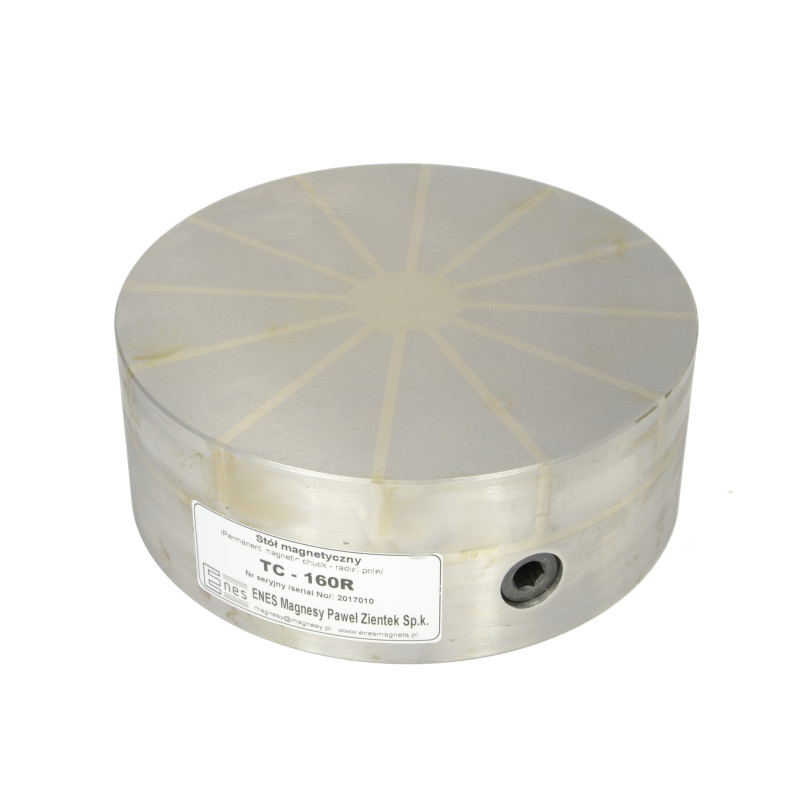

Permanent-Magnetrundfutter TC-160R

Permanent-Magnetrundfutter TC-160R

Die Permanent-Magnetrundfutter der TC-Serie mit radialer Magnetfeldkonfiguration sind für die Spannung ferromagnetischer Werkstücke (Eisen, Baustahl, legierter Stahl, Gusseisen) beim Schleifen, Fräsen und bei der Funkenerosion ausgelegt. Bei Werkstoffen mit hohen magnetischen Eigenschaften (Stähle mit hohem Eisengehalt) können die Spannfutter als Halterungen beim Drehen verwendet werden.

Gegen eine Gebühr können wir die Nuten an der Unterseite oder die vier Gewindebohrungen anbringen (siehe Anhänge). Der Körper des Spannfutters besteht aus einem einzigen Stahlblock, während seine Deckplatte aus abwechselnd angeordneten Stahl- und Messinglamellen gefertigt ist. Die runden Spannfutter der TC-Serie verwenden Neodym-Magnete, wodurch eine maximale magnetische Haltekraft von ca. 160 N/cm^² erreicht wird. Das Magnetfeld kann mithilfe eines Hebels (Inbusschlüssel) eingeschaltet werden, indem der Hebel um 180° nach rechts gedreht wird. Zum Ausschalten des Feldes sollte der Hebel in die entgegengesetzte Richtung gedreht werden.

Die starre Konstruktion des Spannfutters ermöglicht eine sehr präzise Bearbeitung, während seine Dichtheit den Einsatz des Spannfutters bei Arbeiten mit Kühlmittel oder unter vollständiger Eintauchung erlaubt. Die einfache Konstruktion gewährleistet einen langen und zuverlässigen Betrieb des Geräts. Da keine elektrische Stromversorgung erforderlich ist, ist das Spannfutter während des Betriebs absolut sicher. Die radiale Anordnung des Magnetfelds sorgt für eine optimale Klemmung von Hülsen, Rohren und anderen Profilen.

Die Magnetrundfutter hängt von folgenden Parametern ab:

• Materialart (die Spannkraft steigt proportional zum Eisengehalt im Stahl):

- Armco-Eisen 100 %
– kohlenstoffarmer Stahl 90 % (St3s)
– kohlenstoffreicher Stahl 80 % (St45)
– legierter Stahl 70 % (Corrax)
– hochlegierter Stahl 65 % (1.2436)
– Gusseisen 50 %

• Rauheit der Oberfläche des Spannfutters und des eingespannten Werkstücks:

- bei Ra bis zu 0,08 µm 100 %
– bei Ra bis zu 0,20 µm 90
%– bei Ra bis zu 1,25 µm 70
%– bei Ra bis zu 6,30 µm 50
%– bei Ra bis zu 25,00 µm 30 %

• Dicke des eingespannten Werkstücks (die Tests wurden an Platten mit den Abmessungen 20 x 20 mm aus Armco-Eisen durchgeführt):

• Kontaktfläche – um einen guten Halt zu gewährleisten, dürfen Werkstücke nicht kürzer als 3 mm sein; bei kleinen Flächen sollten sie zusätzlich mit Hilfsplatten umgeben werden. Die maximale Spannkraft pro cm^² wird bei Werkstücken mit einer Fläche von ca. 4 cm^² erreicht.
  Eine weitere Vergrößerung der Werkstückfläche führt nicht zu einer höheren Spannkraft. Es ist außerdem wichtig, dass das eingespannte Werkstück parallel zum Spannfutter liegt, da jede noch so kleine Unebenheit zu einer Verringerung der Spannkraft führt.
  Die Konstruktion des Spannfutters ermöglicht die Regenerierung der Arbeitsfläche durch Schleifen auf eine Dicke von 5 mm.

Die in unserem Angebot verfügbaren kreisförmigen Permanentmagnet-Sinus-Spannfutter sind nachfolgend aufgeführt:
