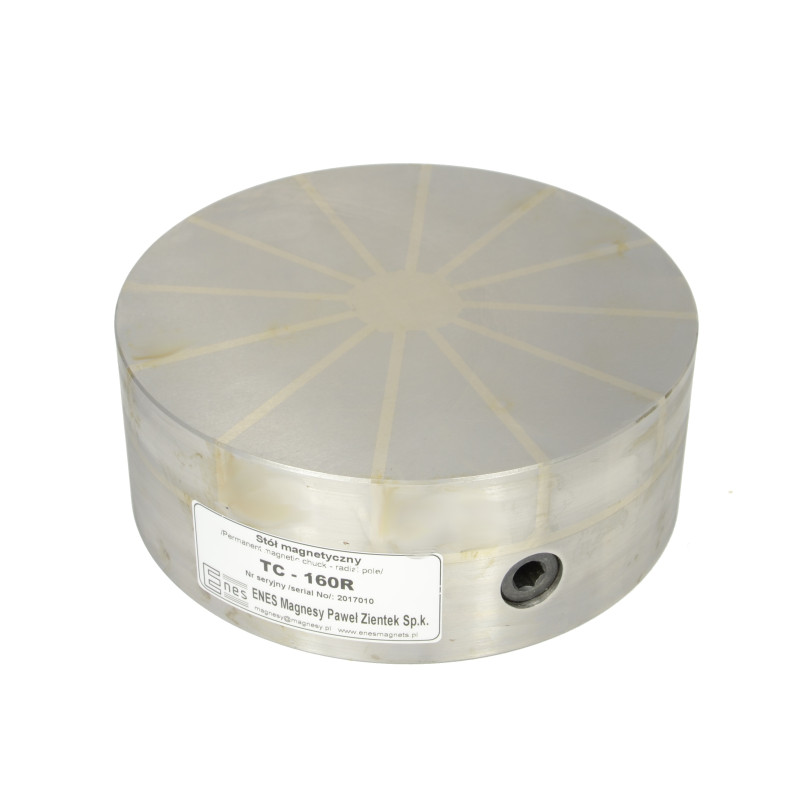

Mandrin magnétique permanent (circulaire) TC-160R

Mandrin magnétique permanent (circulaire) TC-160R

Les mandrins magnétiques permanents circulaires de la série TC, dotés d'une configuration de champ magnétique radial, sont conçus pour serrer des pièces ferromagnétiques (fer, acier de construction, acier allié, fonte) lors du meulage, du fraisage et de l'électroérosion. Dans le cas de matériaux à hautes propriétés magnétiques (aciers à forte teneur en fer), les mandrins peuvent être utilisés comme supports lors d'opérations de tournage.

Nous pouvons réaliser, moyennant un supplément, l'installation de rainures sur sa face inférieure ou de quatre trous filetés (voir les pièces jointes). Le corps du mandrin est constitué d'un bloc d'acier monobloc, tandis que sa plaque supérieure est composée de lamelles d'acier et de laiton disposées en alternance. Les mandrins circulaires de la série TC utilisent des aimants au néodyme, ce qui permet d'atteindre une force de maintien magnétique maximale d'environ 160 N/cm². Le champ magnétique peut être activé à l'aide d'un levier (clé Allen), en tournant le levier de 180° vers la droite. Pour désactiver le champ, il faut tourner le levier dans le sens inverse.

La structure rigide du mandrin permet un usinage très précis, tandis que son étanchéité permet de l'utiliser pour des opérations impliquant un liquide de refroidissement ou des opérations en immersion totale. La simplicité de la conception garantit un fonctionnement long et fiable de l'appareil. L'absence d'alimentation électrique rend le mandrin totalement sûr pendant son fonctionnement. La disposition radiale du champ magnétique assure un serrage optimal des manchons, des tubes et d'autres profilés.

La force de serrage dépend des paramètres suivants :

• type de matériau (la force de serrage augmente proportionnellement à la teneur en fer de l'acier) :

- fer Armco 100 %
- acier à faible teneur
en carbone 90 % (St3s) - acier à haute teneur en carbone 80 % (St45)
- acier allié 70 % (Corrax)
- acier fortement allié 65 % (1.2436)
- fonte 50 %

• rugosité de la surface du mandrin et de la pièce serrée :

- pour Ra jusqu'à 0,08 µm : 100 %
- pour Ra jusqu'à 0,20 µm : 90 %
- pour Ra jusqu'à 1,25 µm : 70 %
- pour Ra jusqu'à 6,30 µm : 50 %
- pour Ra jusqu'à 25,00 µm : 30 %

• épaisseur de la pièce serrée (les essais ont été réalisés sur des plaques de 20 x 20 mm en fonte Armco) :

• surface de contact - afin d'assurer un bon maintien, les pièces ne doivent pas mesurer moins de 3 mm et, de plus, dans le cas de petites surfaces, elles doivent être entourées de plaques auxiliaires. La force de serrage maximale par cm^² est obtenue pour des pièces d'une surface d'environ 4 cm².
  Une augmentation supplémentaire de la surface de la pièce n'entraîne pas une force de serrage plus élevée. Il est également important que la pièce serrée soit parallèle au mandrin, car toute rugosité, même minime, entraîne une diminution de la force de serrage.
  La conception du mandrin permet de régénérer la surface de travail en la rectifiant jusqu'à une épaisseur de 5 mm.
