Η κατεύθυνση της μαγνήτισης κατά μήκος του ύψους σημαίνει ότι η μία κυκλική επιφάνεια ενός μαγνήτη αποτελεί τον πόλο Ν, ενώ η άλλη - αντίθετη - κυκλική επιφάνεια αναφέρεται στον πόλο S.
Βαθμός
N38
Τύπος μαγνήτη
Νεοδύμιο
Μέγιστη ικανότητα ανύψωσης
0,77
[kg]
Η τιμή της μαγνητικής δύναμης που αναφέρεται παραπάνω, εκφρασμένη σε χιλιόγραμμα, μετρήθηκε υπό ιδανικές συνθήκες. Χρησιμοποιήθηκε μια χοντρή σιδερένια πλάκα με λεία, άβαφη επιφάνεια. Η δύναμη που απαιτείται για την αποκόλληση του μαγνήτη από την πλάκα ήταν κάθετη στην πλάκα.
Μαγνητικό πεδίο στο γεωμετρικό κέντρο της επιφάνειας του μαγνητικού πόλου
0,33
[T]
Επίστρωση
Επινικελωμένο (NiCuNi)
Μην το χρησιμοποιείτε στο νερό
Οι συμπυκνωμένοι μαγνήτες νεοδυμίου είναι εύθραυστοι (εύθραυστοι). Ένας μαγνήτης νεοδυμίου χωρίς περίβλημα θα μπορούσε να σπάσει μετά από σύγκρουση με έναν άλλο ισχυρό μαγνήτη.
Μέγιστη θερμοκρασία λειτουργίας
≤ 80
[°C]
Η μέγιστη θερμοκρασία λειτουργίας ενός μαγνήτη εξαρτάται από το συγκεκριμένο μαγνητικό κύκλωμα στο οποίο τοποθετείται ο μαγνήτης. Η θερμοκρασία Curie είναι ~ 310°[C]. Συντελεστής θερμοκρασίας της επαναφοράς TK(Br): ≤ -0,12 %/°[C]. Συντελεστής θερμοκρασίας της συνδιακυμάνσεως TK(HcJ): ≤ -0,6 %/°[C].
Μαγνητική ροπή
97,356
[nWb]x[m]
Βάρος
0,64 [g]
Οι τιμές των παραμέτρων του μαγνήτη που παρουσιάζονται εδώ είναι αποτέλεσμα μετρήσεων που έγιναν σε έναν συγκεκριμένο μαγνήτη και χρησιμοποιούνται για τη σύγκριση των μαγνητών που διατίθενται στο ηλεκτρονικό κατάστημα. Συνιστούμε να δοκιμάσετε μόνοι σας τον μαγνήτη υπό τις αναμενόμενες συνθήκες λειτουργίας.
Μαγνητικές ιδιότητες της ποιότητας υλικού N38
επαναφοράBr
~1,21 [T]
Συνεργατικότητα HcB
min. 876 [kA/m]
Συνεργατικότητα HcJ
min. 955 [kA/m]
Οι μαγνητικές ιδιότητες του υλικού δεν είναι ίδιες για κάθε μαγνήτη. Τα αποτελέσματα των μετρήσεων για διαφορετικούς μαγνήτες διαφέρουν λόγω της εγγενούς ετερογένειας του μαγνητικού υλικού και των ανοχών μέτρησης της συσκευής μέτρησης.
Φυσικές ιδιότητες
Πυκνότητα
~7,5 [g/cm3]
Σκληρότητα Vickers (HV)
~600 [kg/mm2]
Ειδική αντίσταση
~144 [uOhm x cm]
Εάν χρειάζεστε μαγνήτες νεοδυμίου κατασκευασμένους με αυστηρές προδιαγραφές, παρακαλούμε στείλτε μας το αίτημά σας μαζί με τις απαιτήσεις σας.

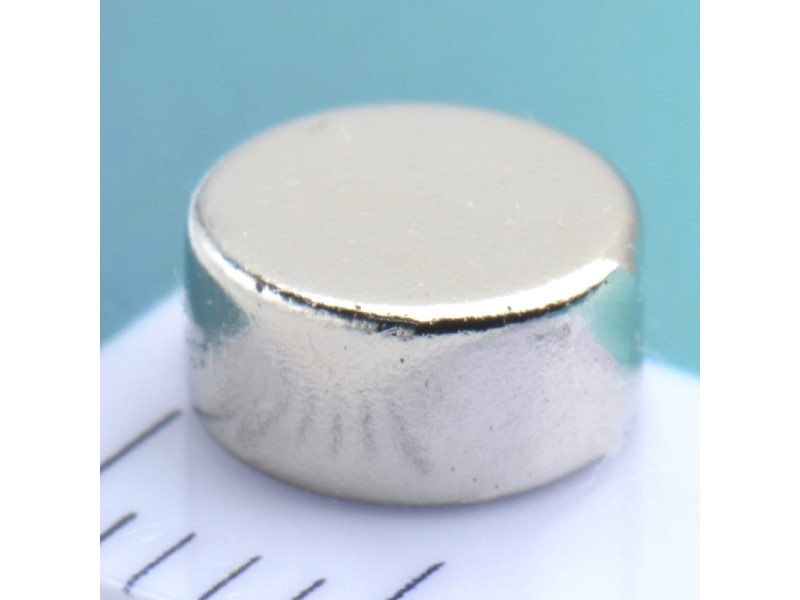

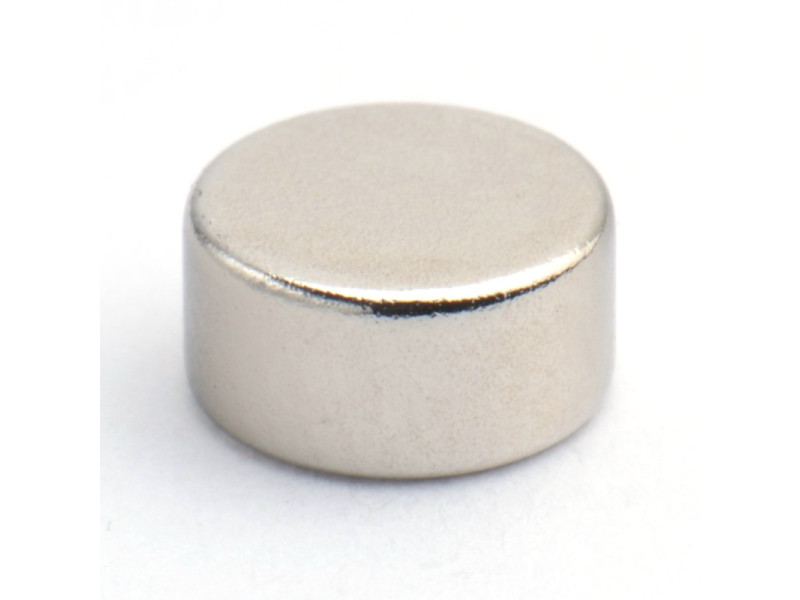

D6x3/N38 - Δισκοειδής μαγνήτης νεοδυμίου

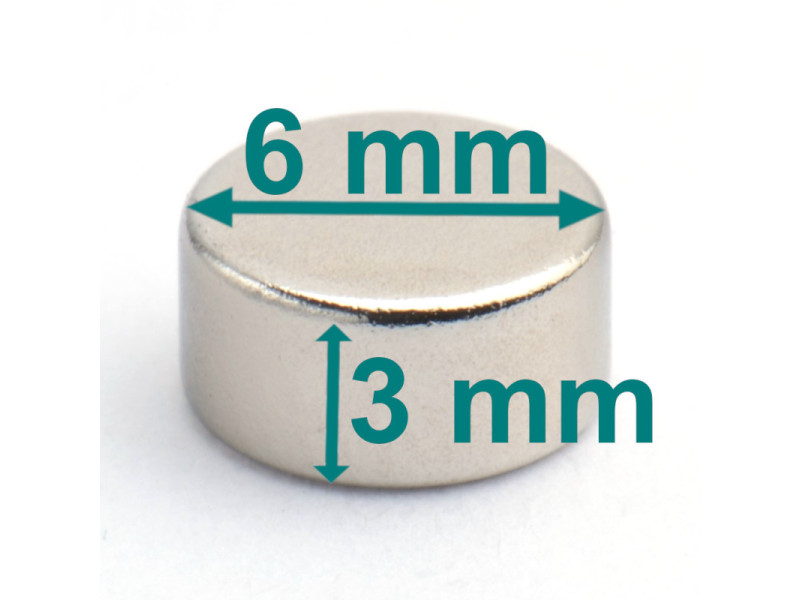

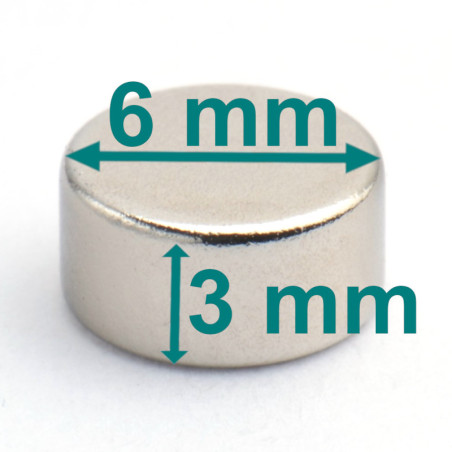

Αυτός ο δισκοειδής μαγνήτης με διάμετρο 6 mm και ύψος 3 mm είναι μαγνήτης νεοδυμίου. Στη γκαλερί εικόνων μπορείτε να δείτε ένα γράφημα που δείχνει τη δύναμη με την οποία μπορεί να αποσπαστεί ο μαγνήτης ανάλογα με την κατεύθυνση της δύναμης που ασκείται στον μαγνήτη και ανάλογα με το διάκενο αέρα. Το καλύτερο φύλλο σιδήρου πρέπει να έχει πάχος τουλάχιστον 1 mm. Εάν το φύλλο είναι λεπτότερο, το πεδίο του μαγνήτη νεοδυμίου θα κορεστεί σε όλο το πάχος του φύλλου, αλλά δυστυχώς ένα μέρος του μαγνητικού πεδίου από τον μαγνήτη θα βρίσκεται μη παραγωγικά πίσω από το φύλλο και επομένως ο μαγνήτης θα έχει στην πράξη χαμηλότερη ανυψωτική ικανότητα.
