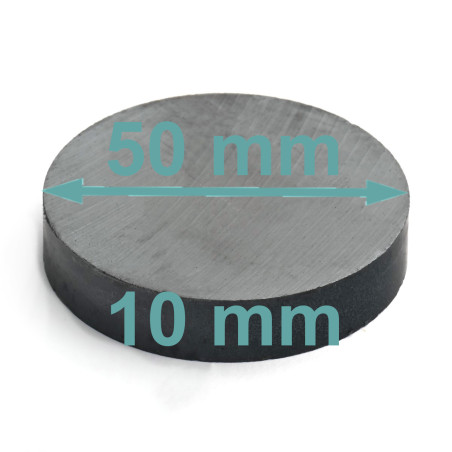

D50 x 10 / F30 - imán de ferrita
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

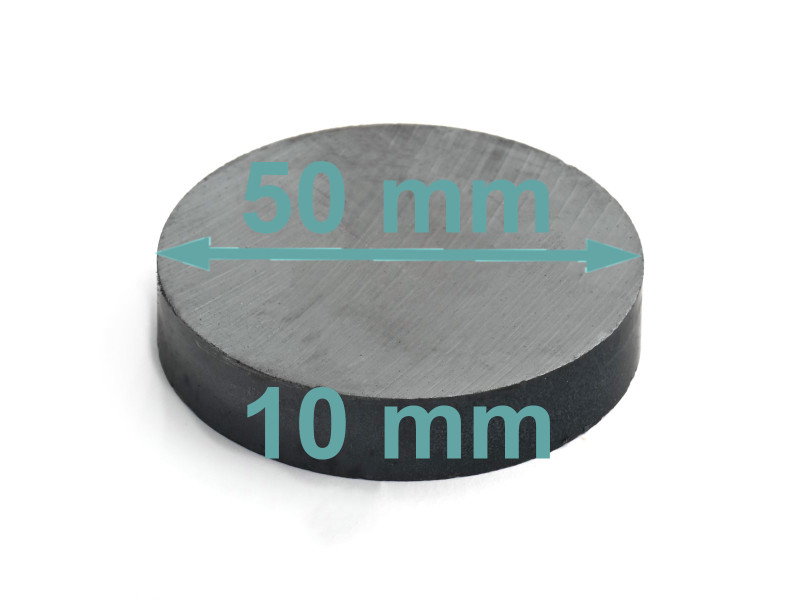

Diámetro exterior
50 [mm] +2,5%/-2,5%
Altura
10 [mm] +0,1/-0,1
Dirección de magnetización a lo largo de la dimensión
10 [mm]
Grado
F30
Tipo de imán
Ferrita
Capacidad máxima de elevación
~3 [kg]
Temperatura máxima de trabajo
250 [°C]
Peso
88,31 [g]
Parámetros de rendimiento

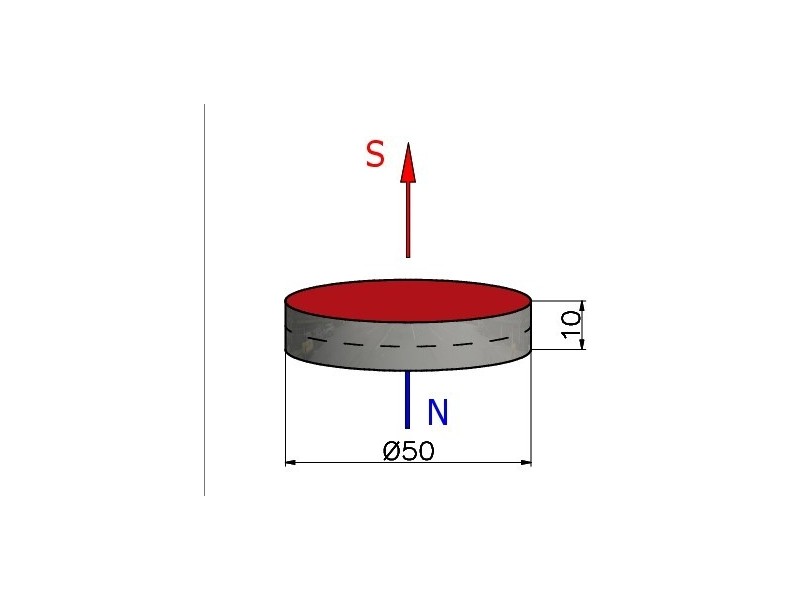

La dirección de la magnetización a lo largo de la altura significa que una superficie circular de un imán constituye el polo N, mientras que la otra superficie circular -opuesta- se refiere al polo S.
La capacidad máxima de elevación especificada anteriormente se midió utilizando chapa lisa y pulida. La chapa utilizada tenía un grosor óptimo. La fuerza de extracción actuó perpendicularmente. Con una fuerza que actúe paralela a la chapa, es decir, al mover el imán a través de la chapa, la capacidad de elevación del imán será significativamente menor. La separación entre el imán y la chapa metálica resultante de que la chapa metálica esté cubierta con una capa de pintura o revestimiento galvánico también provocará una disminución de la capacidad de elevación del imán. Cualquier aspereza o irregularidad de la chapa también reducirá la capacidad de elevación del imán. La mayor capacidad de elevación se consigue utilizando una chapa suficientemente gruesa que contenga una elevada cantidad de hierro. Si se utiliza chapa de acero con alto contenido en carbono o chapa de hierro fundido, la capacidad de elevación será menor. La máxima capacidad de elevación también se ve afectada por la temperatura de funcionamiento del imán. Un imán caliente tendrá una capacidad de elevación menor.
Para los imanes planos y los imanes montados en el circuito magnético abierto, la temperatura de trabajo puede ser insignificantemente inferior. Para los imanes altos y los imanes montados en el circuito magnético cerrado, la temperatura de trabajo es igual a la temperatura de trabajo máxima para un material determinado. La temperatura de Curie es de ~ 450°[C]. Coeficiente de temperatura de la remanencia TK(Br): ≤ -0,19 %/°[C]. Coeficiente de temperatura de la coercitividad TK(HcJ): ≥ 0,40 %/°[C].
Los imanes de ferrita no necesitan protección anticorrosiva. Pueden utilizarse en el agua.
Al igual que los imanes cerámicos, los imanes de ferrita son frágiles.
Los valores de los parámetros de los imanes presentados aquí son el resultado de mediciones realizadas en un imán específico y se utilizan para comparar los imanes disponibles en la tienda en línea. Le recomendamos que pruebe usted mismo el imán en las condiciones de funcionamiento previstas.
Propiedades magnéticas del material de grado F30
remanencia Br |
~ 0,37 [T] |
coercitividad HcB |
~ 175 [kA/m] |
coercitividad HcJ |
~ 180 [kA/m] |
| Las propiedades magnéticas del material no son idénticas para todos los imanes. Los resultados de medición para diferentes imanes variarán debido a la heterogeneidad inherente del material magnético y a las tolerancias de medición del dispositivo de medición. |
Propiedades físicas
densidad |
~4,5 [g/cm3] |
resistividad |
104 - 108 [uOhm x cm] |
D50x10/F30 - imán de disco

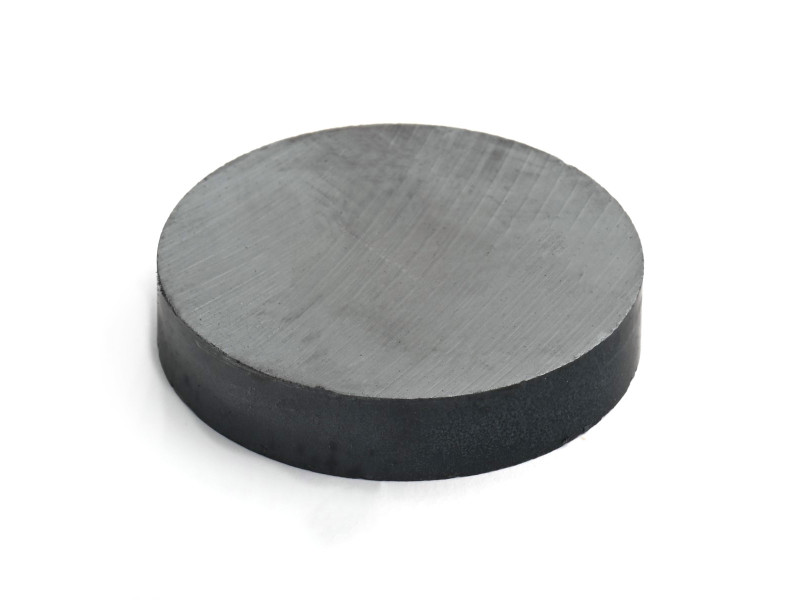

Este imán es circular, cilíndrico, con forma de cilindro o disco.
Es un imán de ferrita, imantado en toda su altura. Tiene dos polos, lo que significa que es de doble cara. Los imanes de ferrita son muy resistentes a la corrosión y no necesitan protección adicional. La temperatura máxima de funcionamiento no supera los 250 grados Celsius.
Los imanes de ferrita se adhieren a la superficie metálica (materiales ferromagnéticos).
