- Fuera de stock

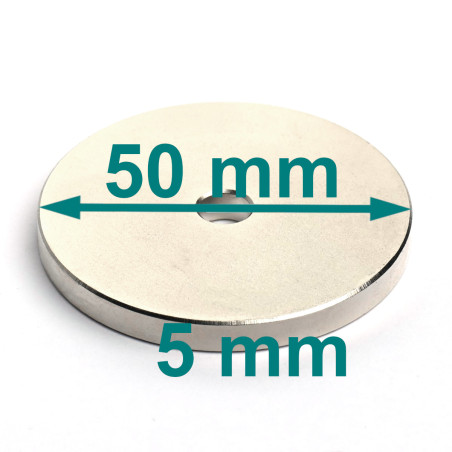

D50 x d7 x 5 / N38H - Imán de neodimio (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Diámetro exterior
50 [mm] +0,1/-0,1
Diámetro interior
7 [mm] +0,1/-0,1
Altura
5 [mm] +0,1/-0,1
Dirección de magnetización a lo largo de la dimensión
5 [mm]
Grado
N38H
Tipo de imán
Neodimio
Capacidad máxima de elevación
~14,40 [kg]
Revestimiento
Niquelado (NiCuNi)
Temperatura máxima de trabajo
≤ 120 [°C]
Peso
72,15 [g]
Parámetros de rendimiento

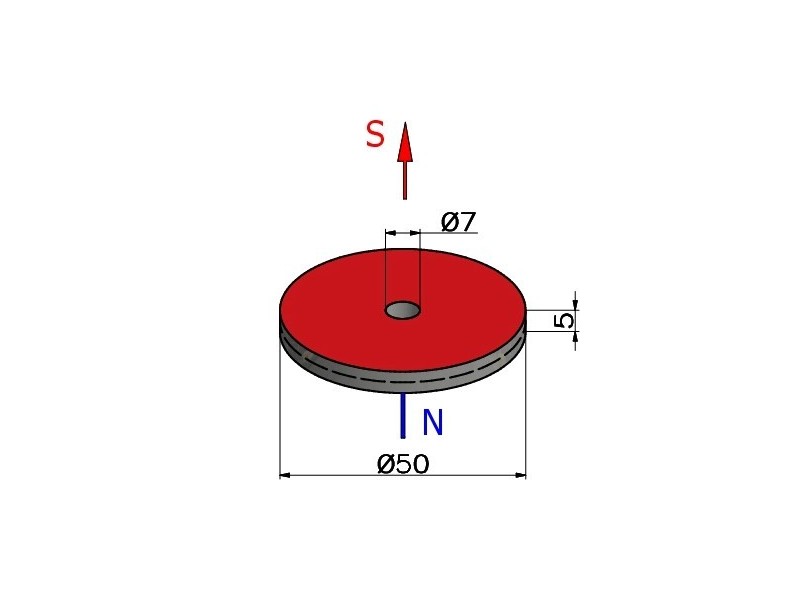

La dirección de la magnetización a lo largo de la altura significa que una superficie circular de un imán constituye el polo N, mientras que la otra superficie circular -opuesta- se refiere al polo S.
La capacidad máxima de elevación especificada anteriormente se midió utilizando chapa lisa y pulida. La chapa utilizada tenía un grosor óptimo. La fuerza de extracción actuó perpendicularmente. Con una fuerza que actúe paralela a la chapa, es decir, al mover el imán a través de la chapa, la capacidad de elevación del imán será significativamente menor. La separación entre el imán y la chapa metálica resultante de que la chapa metálica esté cubierta con una capa de pintura o revestimiento galvánico también provocará una disminución de la capacidad de elevación del imán. Cualquier aspereza o irregularidad de la chapa también reducirá la capacidad de elevación del imán. La mayor capacidad de elevación se consigue utilizando una chapa suficientemente gruesa que contenga una elevada cantidad de hierro. Si se utiliza chapa de acero con alto contenido en carbono o chapa de hierro fundido, la capacidad de elevación será menor. La máxima capacidad de elevación también se ve afectada por la temperatura de funcionamiento del imán. Un imán caliente tendrá una capacidad de elevación menor.
La temperatura máxima específica de funcionamiento de un imán depende del circuito magnético en el que se coloque, por lo que le recomendamos encarecidamente que pruebe usted mismo el imán en condiciones específicas. Un imán calentado tendrá menos fuerza adhesiva. Coeficiente de temperatura de remanencia TK(Br): ≤ -0,12%/°C. Coeficiente de temperatura de la coercitividad TK(HcJ): ≤ -0,6%/°C.
Los valores de los parámetros de los imanes presentados aquí son el resultado de mediciones realizadas en un imán específico y se utilizan para comparar los imanes disponibles en la tienda en línea. Le recomendamos que pruebe usted mismo el imán en las condiciones de funcionamiento previstas.
Propiedades magnéticas del material de grado N38H
remanencia Br |
~ 1,197 [T] |
coercitividad HcB |
~ 842 [kA/m] |
coercitividad HcJ |
~ 1325 [kA/m] |
Las propiedades magnéticas no son idénticas para todos los imanes. Los resultados de las mediciones de diferentes muestras variarán, entre otras cosas, debido a la heterogeneidad inherente del material y a las tolerancias de medición del dispositivo de medición utilizado. Para las mediciones según IEC 60404-5, las tolerancias de medición son de ±1% para la inducción de remanencia Br y de ±2% para la coercitividad HcB y la coercitividad HcJ. Un imán que esté recubierto de níquel debe tener este recubrimiento eliminado antes de la medición, ya que las propiedades magnéticas del níquel afectarán al resultado de la medición, subestimando los valores de los parámetros obtenidos. Un recubrimiento de zinc no afecta al resultado de la medición.
Por lo tanto, los valores de los parámetros indicados son aproximados.
Podemos ofrecer parámetros de imanes según especificaciones individuales, incluso para inducción de remanencia Br, coercitividad HcB, coercitividad HcJ, momento magnético, punto de funcionamiento Jd, dirección de magnetización y su desviación, etc. Indique en su correspondencia por correo electrónico los valores mínimos requeridos de los parámetros o los valores de los parámetros magnéticos dentro del intervalo mínimo-máximo especificado.
Propiedades físicas
Densidad |
~7,5 [g/cm3] |
Dureza Vickers (HV) |
~600 [kg/mm2] |
Resistividad |
~144 [uOhm x cm] |
Si necesita imanes de neodimio fabricados según especificaciones estrictas, envíenos su consulta junto con sus requisitos.

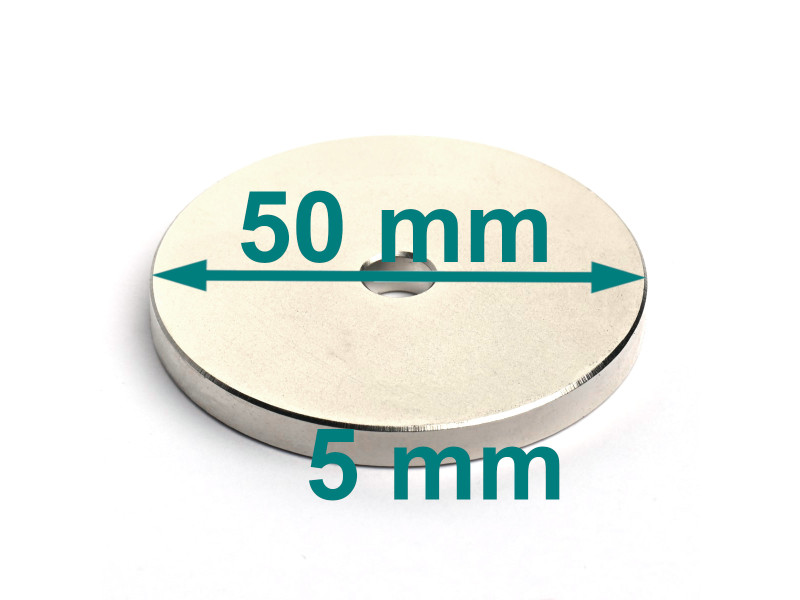

D50xd7x5/N38H - anillo magnético
Se trata de un imán redondo con agujero, un imán anular, imán con agujero pasante, imán de disco plano con agujero, imán cilíndrico con agujero, toroide de sección rectangular.
Es un imán de neodimio, imantado en toda su altura. Tiene dos polos magnéticos, lo que significa que es de doble cara. Está protegido contra la corrosión mediante niquelado. Se ha fabricado con excelentes tolerancias dimensionales. La temperatura máxima de funcionamiento no supera los 120 grados Celsius. Los imanes de neodimio se adhieren a superficies metálicas. Puede fijar el imán a superficies de materiales ferromagnéticos. Este imán es fuerte para sus dimensiones.
Decir que los imanes de neodimio son fuertes y potentes no les hace justicia. Los imanes de neodimio son los imanes permanentes más fuertes y potentes.
