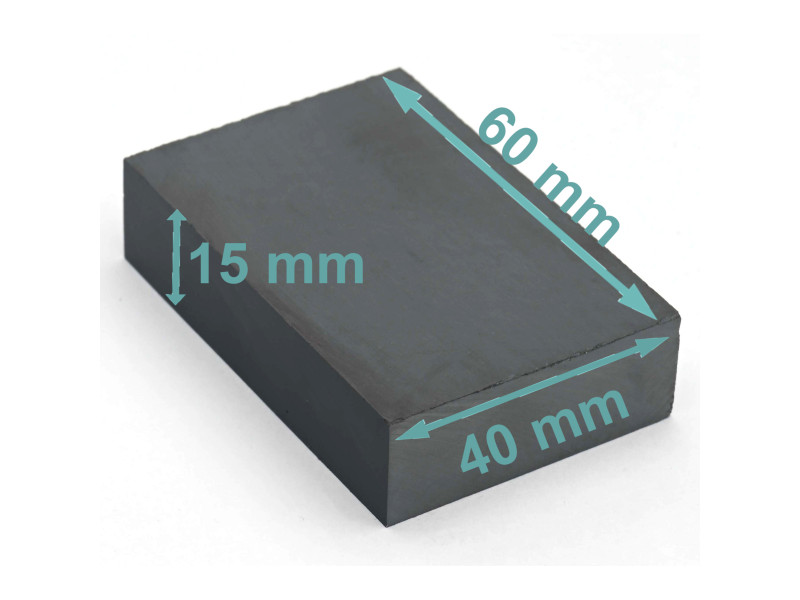

Pikkus
60 [mm] +2,5%/-2,5%
Laius
40 [mm] +2,5%/-2,5%
Kõrgus
15 [mm] +0,1/-0,1
Magnetiseerimise suund piki mõõdet
15 [mm]
Hinne
F30
Magnetitüüp
Ferriit
Maksimaalne tõstevõime
~5,8 [kg]
Maksimaalne töötemperatuur
250 [°C]
Kaal
162 [g]
Tulemuslikkuse parameetrid
Magnetiseerumise suund piki kõrgust (viimane magnetinimes sisalduv mõõde) tähendab, et magnetil on N-poolus pinna, mis on risti selle kõrgusega, samas kui teine pind, mis on risti kõrgusega, viitab S-poolusele;.
Eespool nimetatud maksimaalne tõstevõime on mõõdetud sileda, poleeritud lehtmetalliga. Kasutati optimaalse paksusega lehtmetalli. Tõmbejõud mõjus risti. Kui jõud mõjub paralleelselt lehtmetalliga, st kui magnet liigub üle lehtmetalli, on magneti tõmbejõud oluliselt väiksem. Magneti ja lehtmetalli vaheline vahe, mis tuleneb sellest, et lehtmetall on kaetud värvikihi või galvaanilise kattega, vähendab samuti magneti tõmbejõudu. Samuti vähendab magneti tõstevõimet igasugune metallplaadi krobelisus või ebatasasus. Suurim tõstevõime saavutatakse, kui kasutatakse piisavalt paksu ja suure rauasisaldusega plekki. Suure süsinikusisaldusega terase või malmi kasutamine vähendab tõstevõimet. Maksimaalset tõstevõimet mõjutab ka magneti töötemperatuur. Kuumutatud magnetil on väiksem tõstevõime.
Lamedate magnetite ja avatud magnetahelasse paigaldatud magnetite töötemperatuur võib olla oluliselt madalam. Kõrge magnetite ja suletud magnetahelasse paigaldatud magnetite töötemperatuur on võrdne antud materjali maksimaalse töötemperatuuriga. Curie temperatuur on ~ 450°[C]. Remanentsuse temperatuurikoefitsient TK(Br): ≤ -0,19 %/°[C]. Koertsiivsuse temperatuurikoefitsient TK(HcJ): ≥ 0,40 %/°[C].
Ferriitmagnetid ei vaja korrosioonikaitset. Neid võib kasutada vees.
Nagu keraamilised magnetid, on ka ferriitmagnetid haprad.
Siin esitatud magnetite parameetrite väärtused on ühe konkreetse magneti mõõtmiste tulemus ja neid kasutatakse veebipoes saadaval olevate magnetite võrdlemiseks. Soovitame katsetada magnetit ise eeldatavates töötingimustes.
Materjali F30 magnetilised omadused
remanentsus Br |
~ 0,37 [T] |
koertsiivsus HcB |
~ 175 [kA/m] |
koertsiivsus HcJ |
~ 180 [kA/m] |
| Materjali magnetilised omadused ei ole iga magneti puhul identsed. Erinevate magnetite mõõtmistulemused varieeruvad magnetmaterjali loomupärase heterogeensuse ja mõõteseadme mõõtetolerantside tõttu. |
Füüsilised omadused
tihedus |
~4,5 [g/cm3] |
eritakistus |
104 - 108 [uOhm x cm] |

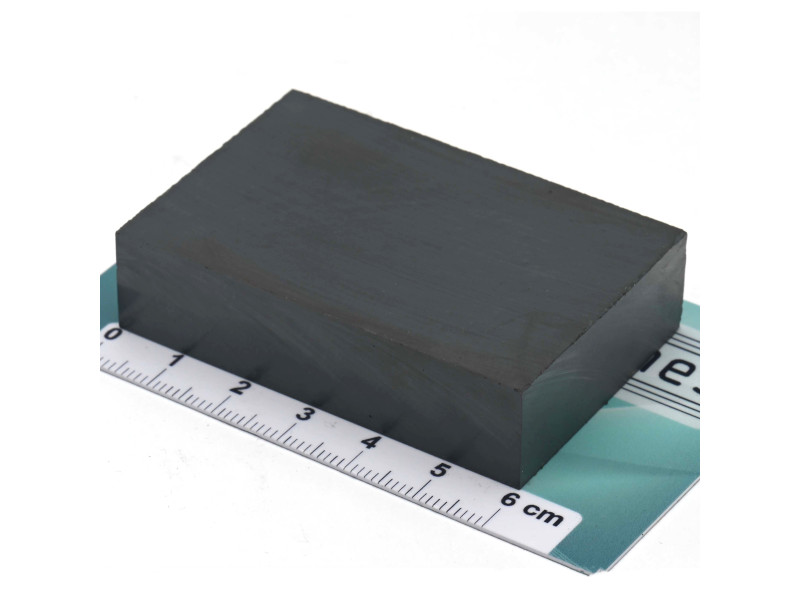

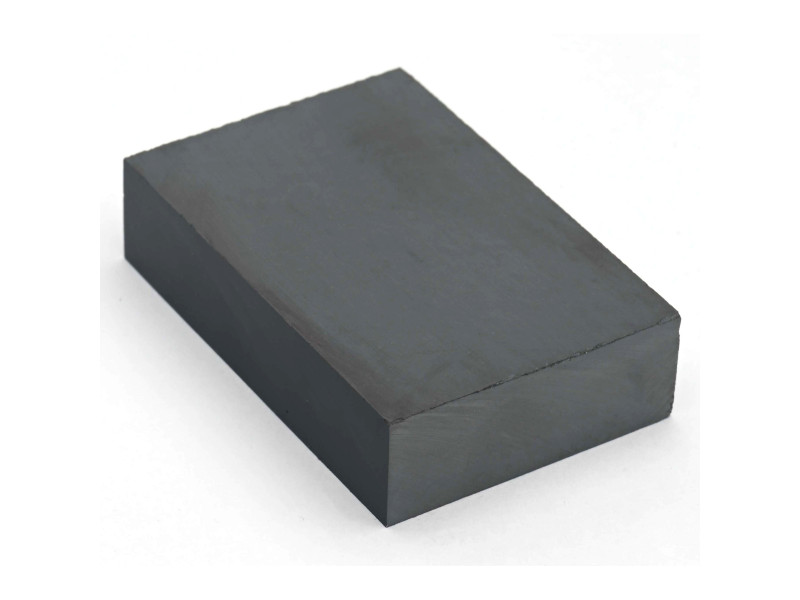

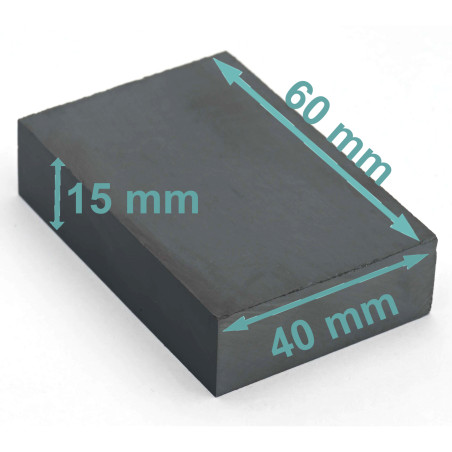

60x40x15/F30 - ferriitplokk-magnet
See on plokkmagnet. See on ristkülikukujuline.
Tegemist on ferriitmagnetiga, mis on magnetiseeritud piki kõrgust. Sellel on kaks poolust, mis tähendab, et see on kahepoolne. Ferriitmagnetid on hästi korrosioonikindlad ja ei vaja täiendavat kaitset. Maksimaalne töötemperatuur ei ületa 250 kraadi Celsiuse järgi.
Ferriitmagnetid kleepuvad metallpinnale (ferromagnetilised materjalid).
