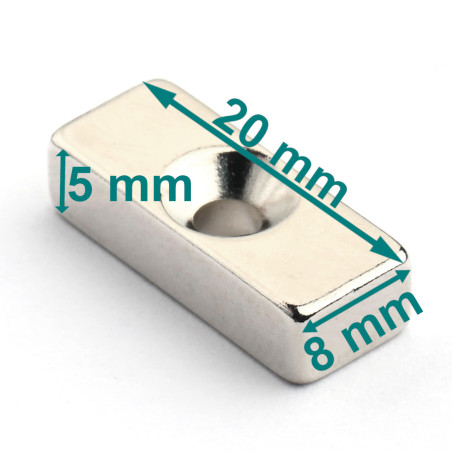

20 X 8 X 5 - D7/d3,5 / N38 - Neodüüm magnet (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

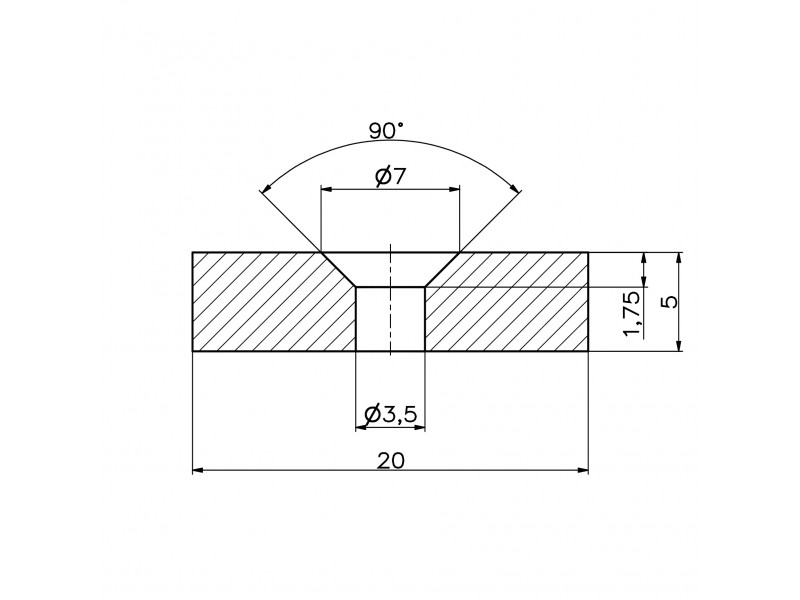

Kruvi pea ava läbimõõt
7 [mm] +0,1/-0,1
Sisemine läbimõõt
3,5 [mm] +0,1/-0,1
Pikkus
20 [mm] +0,1/-0,1
Laius
8 [mm] +0,1/-0,1
Kõrgus
5 [mm] +0,1/-0,1
Magnetiseerimise suund piki mõõdet
5 [mm]
Hinne
N38
Magnetitüüp
Neodüüm
Maksimaalne tõstevõime
~4,08 [kg]
Pinnakate
nikeldatud (NiCuNi)
Maksimaalne töötemperatuur
≤ 80 [°C]
Kaal
5,3 [g]
Tulemuslikkuse parameetrid

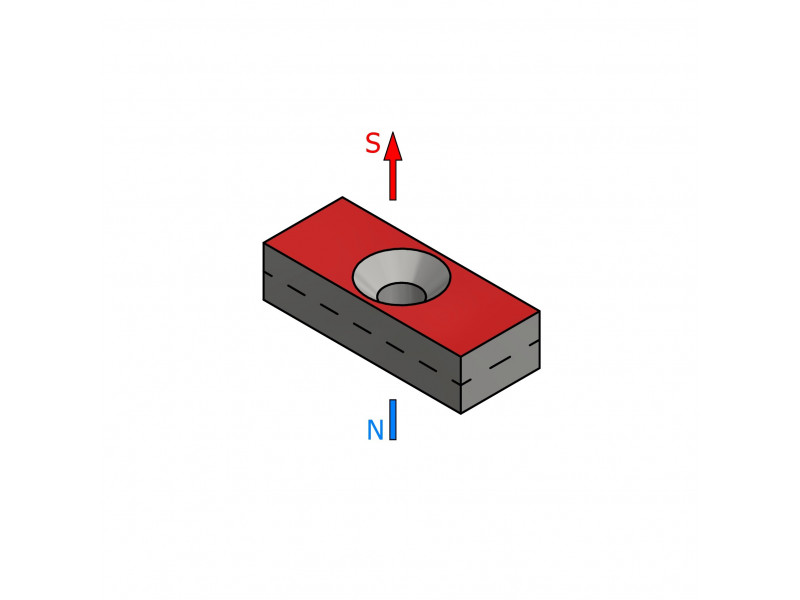

Magnetiseerumise suund piki kõrgust (viimane magnetinimes sisalduv mõõde) tähendab, et magnetil on N-poolus pinna, mis on risti selle kõrgusega, samas kui teine pind, mis on risti kõrgusega, viitab S-poolusele;.
Eespool nimetatud maksimaalne tõstevõime on mõõdetud sileda, poleeritud lehtmetalliga. Kasutati optimaalse paksusega lehtmetalli. Tõmbejõud mõjus risti. Kui jõud mõjub paralleelselt lehtmetalliga, st kui magnet liigub üle lehtmetalli, on magneti tõmbejõud oluliselt väiksem. Magneti ja lehtmetalli vaheline vahe, mis tuleneb sellest, et lehtmetall on kaetud värvikihi või galvaanilise kattega, vähendab samuti magneti tõmbejõudu. Samuti vähendab magneti tõstevõimet igasugune metallplaadi krobelisus või ebatasasus. Suurim tõstevõime saavutatakse, kui kasutatakse piisavalt paksu ja suure rauasisaldusega plekki. Suure süsinikusisaldusega terase või malmi kasutamine vähendab tõstevõimet. Maksimaalset tõstevõimet mõjutab ka magneti töötemperatuur. Kuumutatud magnetil on väiksem tõstevõime.
mitte kasutada vees
Sinteritud neodüüm magnetid on haprad (haprad). Korpuseta neodüümmagnet võib pärast kokkupõrget teise tugeva magnetiga puruneda.
Magneti konkreetne maksimaalne töötemperatuur sõltub magnetahelast, millesse see paigutatakse, seega soovitame tungivalt katsetada magnetit ise konkreetsetes tingimustes. Kuumutatud magnetil on väiksem haardumisjõud. Remanentsuse temperatuurikoefitsient TK(Br): ≤ -0,12%/°C. Koertsiivsuse temperatuurikoefitsient TK(HcJ): ≤ -0,6%/°C.
Siin esitatud magnetite parameetrite väärtused on ühe konkreetse magneti mõõtmiste tulemus ja neid kasutatakse veebipoes saadaval olevate magnetite võrdlemiseks. Soovitame katsetada magnetit ise eeldatavates töötingimustes.
Materjaliklassi N38 magnetilised omadused
remanentsus Br |
~ 1,197 [T] |
koertsiivsus HcB |
~ 842 [kA/m] |
koertsiivsus HcJ |
~ 935 [kA/m] |
Magnetilised omadused ei ole igal magnetil identsed. Erinevate proovide mõõtmistulemused erinevad muu hulgas materjali loomupärase heterogeensuse ja kasutatava mõõteseadme mõõtetolerantside tõttu. IEC 60404-5 kohaste mõõtmiste puhul on mõõtmistolerantsid ±1% remanentsusinduktsiooni Br ja ±2% koertsiivsuse HcB ja koertsiivsuse HcJ puhul. Nikliga kaetud magnet tuleks enne mõõtmist eemaldada, sest nikli magnetilised omadused mõjutavad mõõtmistulemust, alahinnates saadud parameetrite väärtusi. Tsinkkate ei mõjuta mõõtmistulemust.
Seetõttu on esitatud parameetrite väärtused ligikaudsed.
Võime pakkuda magnetite parameetreid vastavalt individuaalsetele spetsifikatsioonidele, sealhulgas remanentsinduktsiooni Br, koertsuse HcB, koertsuse HcJ, magnetilise momendi, tööpunkti Jd, magnetiseerimissuuna ja selle kõrvalekaldeid jne. Palun märkige oma e-kirjavahetuses nõutavad minimaalsed parameetrite väärtused või magnetiliste parameetrite väärtused kindlaksmääratud miinimum- ja maksimumvahemikus.
Füüsikalised omadused
Tihedus |
~7,5 [g/cm3] |
Vickersi kõvadus (HV) |
~600 [kg/mm2] |
Vastupidavus |
~144 [uOhm x cm] |
Kui vajate rangete spetsifikatsioonide järgi valmistatud neodüümimagnete, saatke meile oma päring koos oma nõuetega.

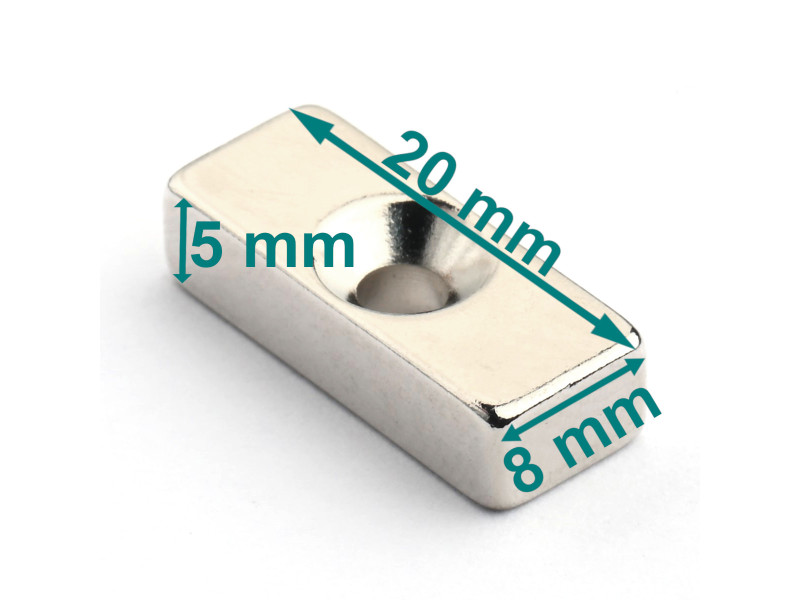

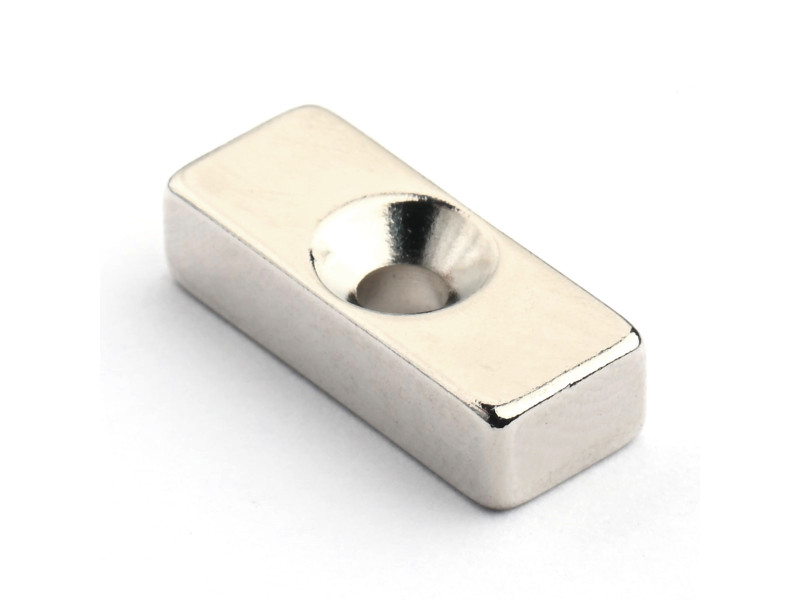

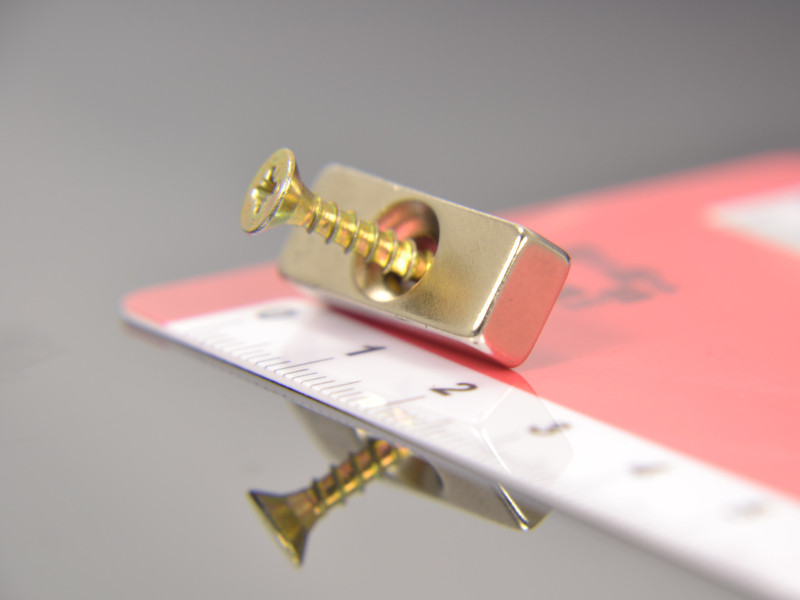

20X8X5 - plokkmagnet koos süvistatud auguga
See on plokkmagnet, millel on augud süvistatud kruvikeele jaoks.

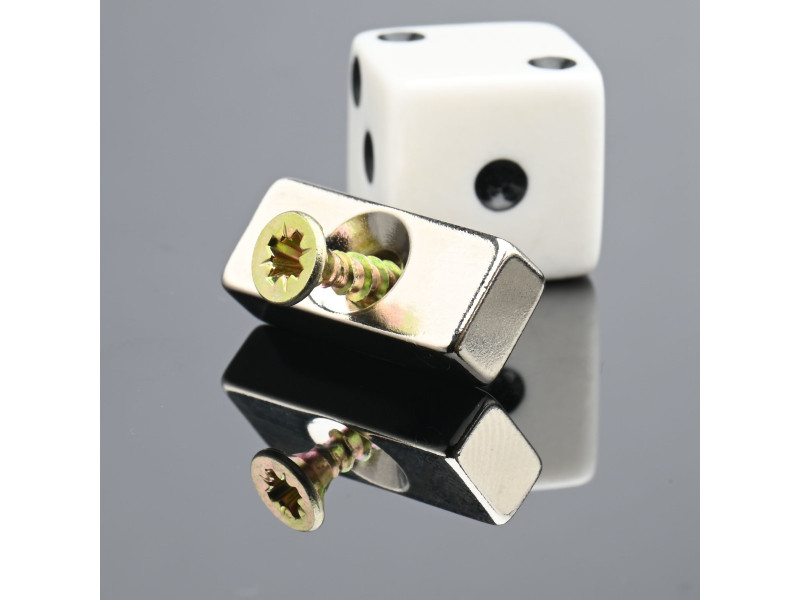

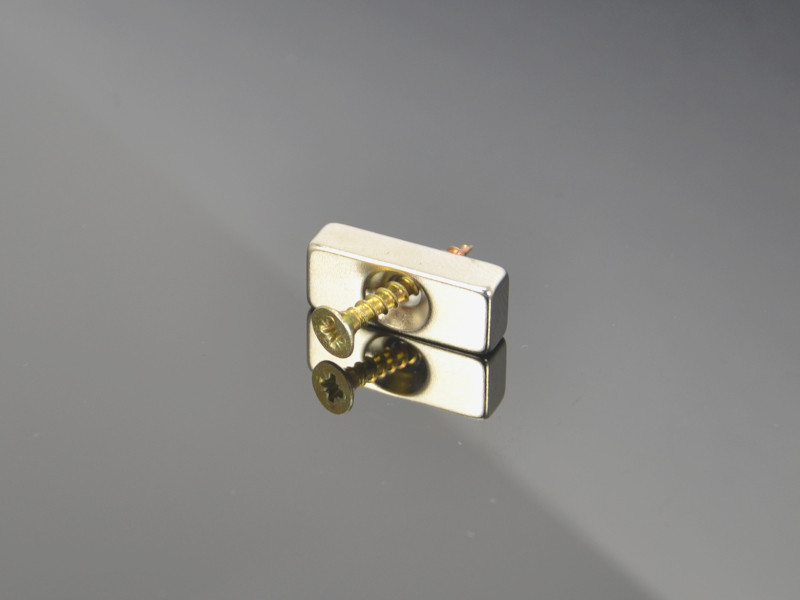

Magnetil on koonitud auk, mis võimaldab paigaldada kruvi või terava peaga kruvi.
See on neodüümne magnet, mis on magnetiseeritud piki kõrgust. Sellel on kaks poolust, mis tähendab, et see on kahepoolne. See on korrosiooni eest kaitstud nikeldamisega. See on valmistatud suurepäraste mõõtmetolerantside järgi. Maksimaalne töötemperatuur ei ületa 80 kraadi Celsiuse järgi. Neodüümmagnetid kleepuvad metallpinnale. Magneti saab kinnitada ferromagnetilistest materjalidest valmistatud pindadele. See magnet on oma mõõtmete kohta tugev. See on kruvitav neodüümmagnet. Neodüümmagnet kruvitav. Neodüümse süvistatud augu plokk. Neodüüm magnetiplokk koos süvistatud auguga.
