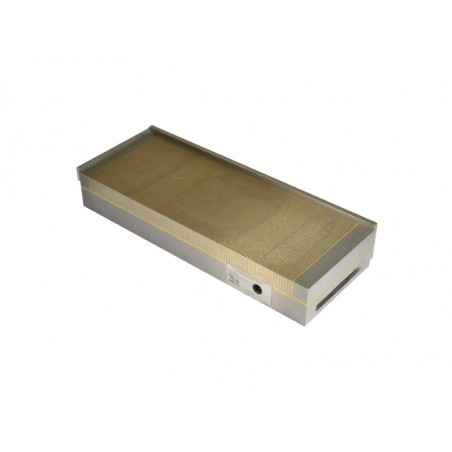

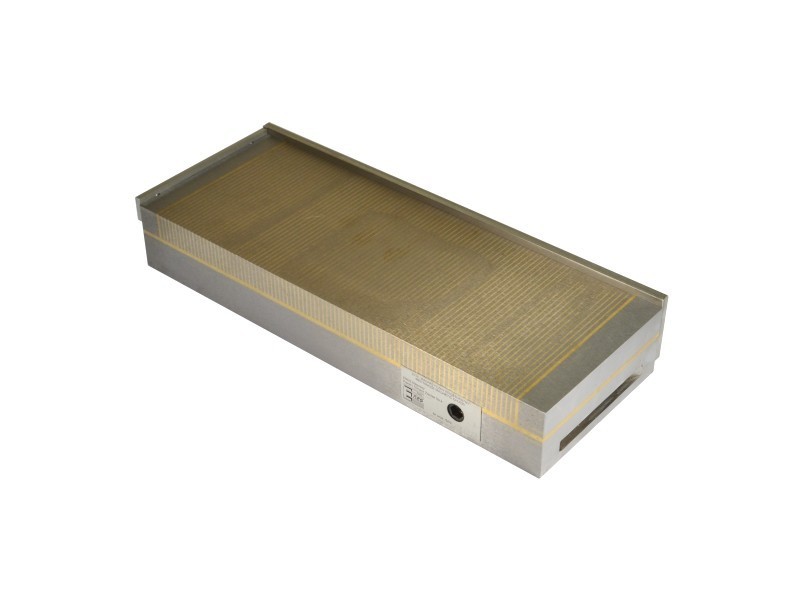

Állandó mágneses tokmány TS-4015B

A TS sorozatú állandó mágneses tokmányokat ferromágneses munkadarabok (vas, szerkezeti acél, ötvözött acél, öntöttvas) csiszolás, marás és elektromos kisüléses megmunkálás során történő befogására tervezték. A tokmány teste egyetlen acéltömbből áll, míg a felső lemez acélból és cserélhetően elhelyezett sárgaréz lamellákból készül. A TS sorozatú tokmányok neodímium mágneseket használnak, amelyeknek köszönhetően maximális befogóerő érhető el. A jobb rögzítés érdekében két ütközősín használható.

A mágneses mező egy 180°-kal elforgatott karral (imbuszkulcs) be- és kikapcsolható. A tokmány merev szerkezete nagyon pontos megmunkálást tesz lehetővé, míg a tömörség lehetővé teszi a tokmány használatát hűtőközeggel végzett műveletekhez vagy teljes alámerülésben végzett műveletekhez.

A tokmányok a mágneses pólusosztás két változatában kaphatók (1,5 + 0,5 [mm] vagy 3,0 + 1,0 [mm]), ami lehetővé teszi a tokmány típusának a befogandó munkadarabok méretéhez való igazítását.
Pólusosztás diagram:

A befogóerő a következő paraméterektől függ:

• anyagtípus:
  (a szorítóerő az acél vastartalmával arányosan nő)

  - Armco vas 100%
  - alacsony széntartalmú acél 90% (St3s)
  - magas széntartalmú acél 80% (St45)
  - ötvözött acél 70% (Corrax)
  - magasan ötvözött acél 65% (1.2436)
  - öntöttvas 50%.

• a tokmány és a befogott munkadarab felületének érdessége:

  - Ra 0,08 µm-ig 100%
  - Ra 0,20 µm-ig 90%
  - Ra 1,25 µm-ig 70%
  - Ra 6,30 µm-ig 50%
  - Ra 25,00 µm-ig 30% - Ra 25,00 µm-ig 30%

• a befogott munkadarab vastagsága
  (a vizsgálatokat 20 x 20 mm méretű, Armco vasból készült lemezeken végezték):

• érintkezési felület - a jó tartás érdekében a munkadarabok nem lehetnek 3 mm-nél rövidebbek, továbbá kis felületek esetén azokat segédlemezekkel kell körülvenni. A ^cm2 -re jutó maximális szorítóerő kb. 4 ^cm2-es felületű munkadarabok esetén érhető el. A munkadarab területének további növelése nem eredményez nagyobb szorítóerőt. Az is fontos, hogy a befogott munkadarab párhuzamos legyen a tokmányhoz képest, mert minden, még a legkisebb érdesség is a befogási erő csökkenését okozza. A tokmány kialakítása lehetővé teszi a munkaterület regenerálását 5 mm vastagságúra csiszolásával.

A kínálatunkban elérhető négyszögletes mágneses tokmányokat az alábbiakban mutatjuk be:
