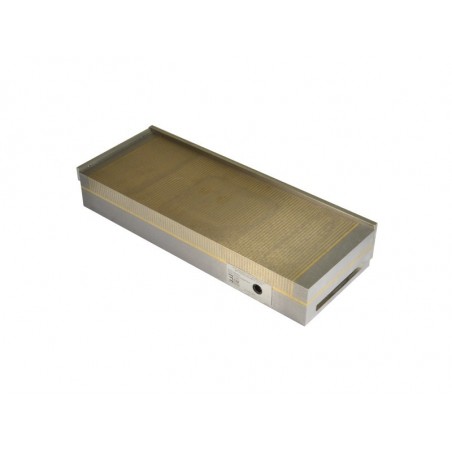

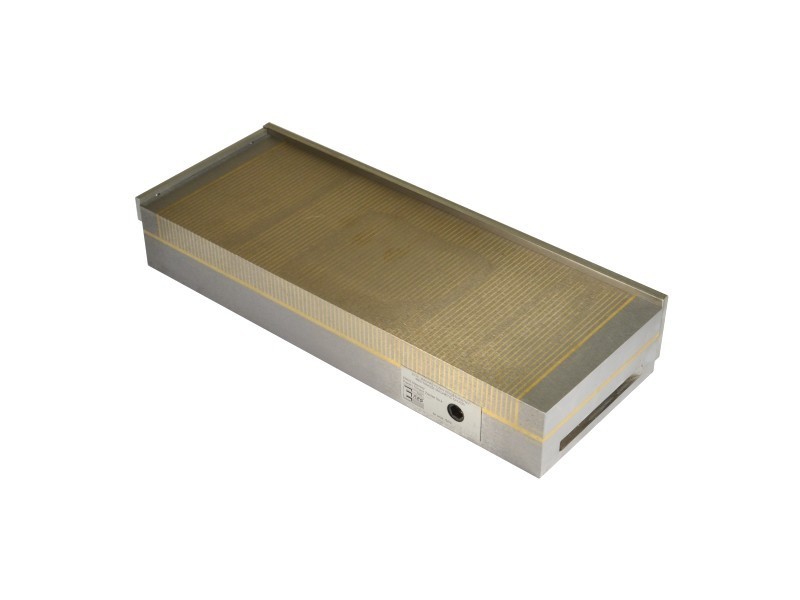

Mandril magnético permanente TS-4015B

Os mandris magnéticos permanentes da série TS são concebidos para fixar peças ferromagnéticas (ferro, aço estrutural, aço ligado, ferro fundido) durante a retificação, a fresagem e a maquinagem por descarga eléctrica. O corpo do mandril é constituído por um único bloco de aço, enquanto a sua placa superior é feita de aço e lamelas de latão colocadas de forma intercambiável. Os mandris da série TS utilizam ímanes de neodímio, graças aos quais se obtém a máxima força de aperto. Podem ser utilizadas duas calhas de paragem para uma melhor fixação.

O campo magnético pode ser ligado e desligado com a utilização de uma alavanca rodada em 180° (chave Allen). A estrutura rígida do mandril permite uma maquinação muito precisa, enquanto a sua estanquicidade permite a utilização do mandril para operações com líquido de refrigeração ou operações em imersão total.

Os mandris estão disponíveis em duas variantes de passo dos pólos magnéticos (1,5 + 0,5 [mm] ou 3,0 + 1,0 [mm]), o que permite adaptar o tipo de mandril às dimensões das peças a fixar.
Esquema do passo dos pólos:

A força de aperto depende dos parâmetros seguintes:

• tipo de material:
  (a força de aperto aumenta proporcionalmente ao teor de ferro no aço)

  - ferro Armco 100%
  - aço de baixo carbono 90% (St3s)
  - aço de alto carbono 80% (St45)
  - aço de liga 70% (Corrax)
  - aço de alta liga 65% (1.2436)
  - ferro fundido 50%

• rugosidade da superfície do mandril e da peça de trabalho fixada:

  - para Ra até 0,08 µm 100%
  - para Ra até 0,20 µm 90%
  - para Ra até 1,25 µm 70%
  - para Ra até 6,30 µm 50%
  - para Ra até 25,00 µm 30%

• espessura da peça de trabalho fixada
  (os testes foram efectuados para placas com o tamanho de 20 x 20 mm feitas de ferro Armco):

• área de contacto - para garantir uma boa fixação, as peças de trabalho não podem ser mais curtas do que 3 mm e, adicionalmente, no caso de superfícies pequenas, devem ser rodeadas por placas auxiliares. A força de aperto máxima por ^cm2 é obtida para peças com uma área de cerca de 4 ^cm2. Um aumento adicional da área da peça de trabalho não se traduz numa força de aperto mais elevada. Também é importante que a peça de trabalho fixada esteja paralela ao mandril, porque qualquer rugosidade, mesmo a mais pequena, causa uma diminuição da força de fixação. A conceção do mandril permite regenerar a área de trabalho, rectificando-a até 5 mm de espessura.

Os mandris magnéticos rectangulares disponíveis na nossa oferta são apresentados abaixo:
