- Nincs-készleten
Hosszúság
800 [mm]
Szélesség
300 [mm]
Magasság
75 [mm]
Kábel hossza
150 [cm]
Téglalap alakú
igen
Mágnes típus
egy másik
Maximális üzemi hőmérséklet
≤ 80 [°C]
Pólus elrendezés
keresztirányú 5+0,5+5+0,5+5+5+3
Vízálló
IP67 osztály
Elválasztható mágneses mezővel
igen
Mágneses mezőváltó
igen, egy minden repülőgépre
Tápegység
110 V DC
Kezelési mód
kézi, automata
A kis alkatrészek tartásához
igen
A csatolandó tengelyek száma
1
A tárgyak felszereléséhez ( vonzásához) szükséges erő
140
Súly
105 [kg]
Teljesítmény paraméterek

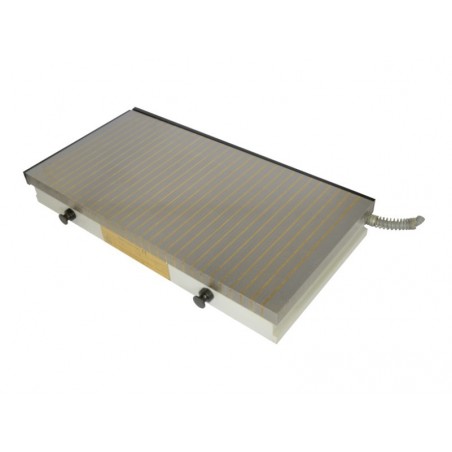

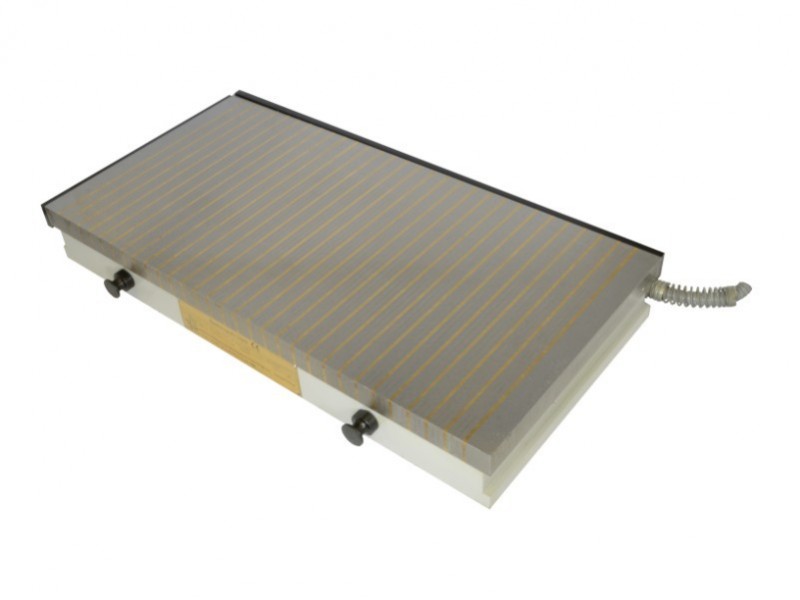

Az X11 és X91 elektromágneses tokmányokat ferromágneses munkadarabok megmunkálás közbeni befogására tervezték. A tokmányok "száraz" üzemben és hűtőközegben is használhatók (IP 67-es tömörségi osztály).
Az asztalok alkalmasak köszörűgépek, elektromos kisüléses gépek, huzalvágó gépek és ferromágneses munkadarabok segédfeszítésére, valamint könnyű marási munkákhoz, amikor a teljes munkadarabhoz való hozzáférés szükséges, vagy amikor a munkadarab felülete nagyon érzékeny, és a pofákba való befogás károsíthatja a felületet.
A tokmányt egyenáramról táplálják max. 110V. Vezérlése vezérlővel, vagy közvetlen csatlakoztatással csiszológéphez vagy más, megfelelő csatlakozással rendelkező géphez vezérelhető.
A vezérlő lehetővé teszi a szorítóerő fokozatmentes, feszültséggel arányos beállítását (10-110V DC tartományban).
A mágneses pólusok a sárgaréz és acél lamellákkal párhuzamosan vannak elrendezve.
A mágneses pólusok elrendezési rendszereinektípusai állnak rendelkezésre:
A tokmányt egyenáramról táplálják max. 110V. Vezérlése vezérlővel, vagy közvetlen csatlakoztatással csiszológéphez vagy más, megfelelő csatlakozással rendelkező géphez vezérelhető.
A vezérlő lehetővé teszi a szorítóerő fokozatmentes, feszültséggel arányos beállítását (10-110V DC tartományban).
A mágneses pólusok a sárgaréz és acél lamellákkal párhuzamosan vannak elrendezve.
A mágneses pólusok elrendezési rendszereinektípusai állnak rendelkezésre:
A tokmány egységes kialakításának köszönhetően rendkívül merev és tartós, a precíz gyártás pedig nagy megmunkálási pontosságot garantál.
Az asztal két oldalán további támasztórudakkal is rendelkezik, amelyek megkönnyítik a munkadarabok rögzítését.
A munkafelület állapota nagyon erősen befolyásolja a befogóerőt, ezért a munkafelület csiszolással regenerálható.
FIGYELEM: Az elektromágneses tokmány nem tartalmaz vezérlőt.
stemu300x800_19
