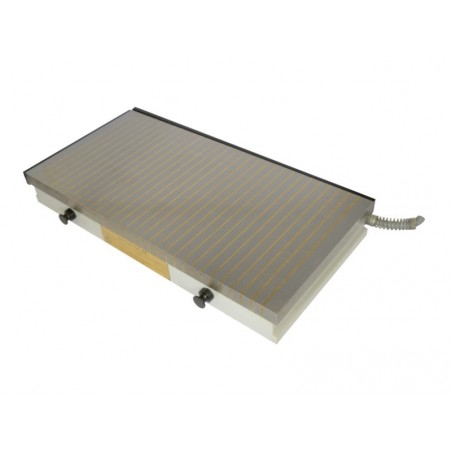

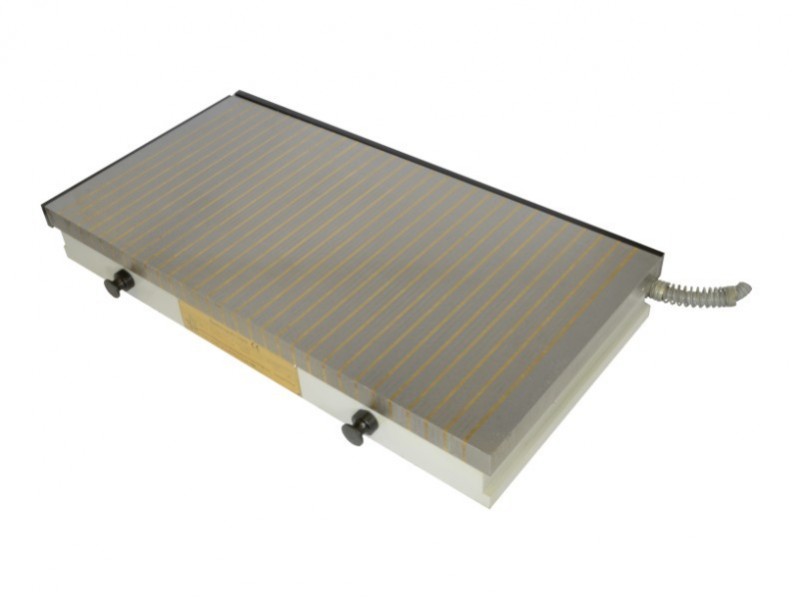

Mandrin électromagnétique X11 300 x 800
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Longueur
800 [mm]
Largeur
300 [mm]
Hauteur
75 [mm]
Longueur du câble
150 [cm]
Rectangulaire
oui
Type d'aimant
autre
Température maximale de fonctionnement
≤ 80 [°C]
Disposition des poteaux
transversale 5+0,5+5+0,5+5+3
Imperméable à l'eau
classe IP67
Avec champ magnétique séparable
oui
Commutateur de champ magnétique
oui, un pour tous les avions
Alimentation électrique
110 V DC
Mode de manutention
manuel, automatique
Pour le maintien des petites pièces
oui
Nombre d'axes pour joindre les détails
1
Force nécessaire pour monter (attirer) les objets
140
Poids
105 [kg]
Paramètres de performance
Les mandrins électromagnétiques X11 et X91 sont conçus pour serrer des pièces ferromagnétiques pendant l'usinage. Les mandrins peuvent être utilisés à sec ou dans des liquides de refroidissement (classe d'étanchéité IP 67).
Les tables conviennent pour les rectifieuses, les machines à décharge électrique, les machines à découper le fil et pour le serrage auxiliaire de pièces ferromagnétiques ainsi que pour les travaux de fraisage légers lorsqu'il est nécessaire d'accéder à la totalité de la pièce ou lorsque la surface de la pièce est très délicate et que le serrage dans les mâchoires pourrait endommager la surface.
Le mandrin est alimenté en courant continu à une tension maximale de 110V. 110V. Il peut être commandé par un contrôleur ou par connexion directe à une meuleuse ou à toute autre machine disposant d'une connexion appropriée.
Le contrôleur permet de régler en continu la force de serrage proportionnellement à la tension (dans la plage 10-110V DC).
Les pôles magnétiques sont disposés parallèlement aux lamelles en laiton et en acier.
Différents types de systèmes dedisposition des pôles magnétiques sont disponibles :
Le mandrin est alimenté en courant continu à une tension maximale de 110V. 110V. Il peut être commandé par un contrôleur ou par connexion directe à une meuleuse ou à toute autre machine disposant d'une connexion appropriée.
Le contrôleur permet de régler en continu la force de serrage proportionnellement à la tension (dans la plage 10-110V DC).
Les pôles magnétiques sont disposés parallèlement aux lamelles en laiton et en acier.
Différents types de systèmes dedisposition des pôles magnétiques sont disponibles :
La conception uniforme du mandrin le rend extrêmement rigide et durable, tandis que la précision de sa fabrication garantit une grande précision d'usinage.
Il dispose également de barres de support supplémentaires sur deux côtés de la table pour faciliter l'immobilisation des pièces.
L'état de la surface de travail a une très forte influence sur la force de serrage, il est donc possible de régénérer la surface de travail par rectification.
ATTENTION: Le mandrin électromagnétique n'est pas équipé d'un contrôleur.
