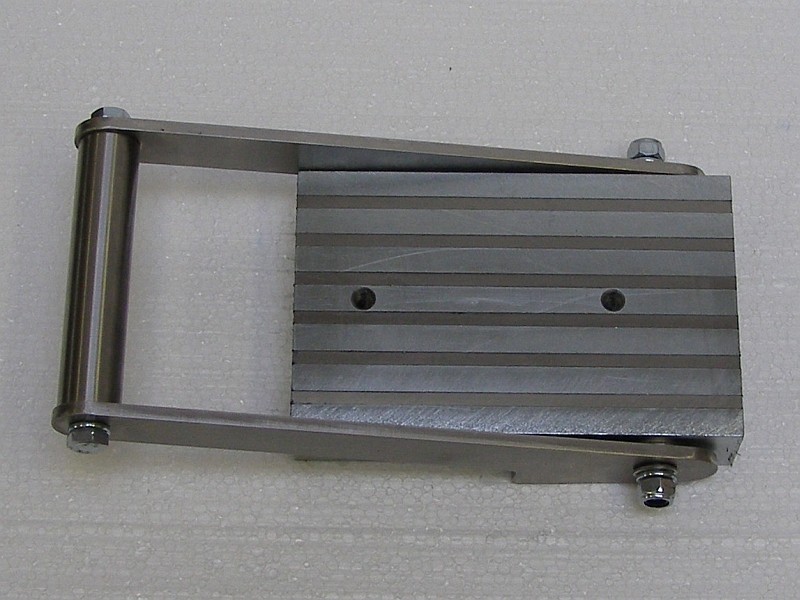

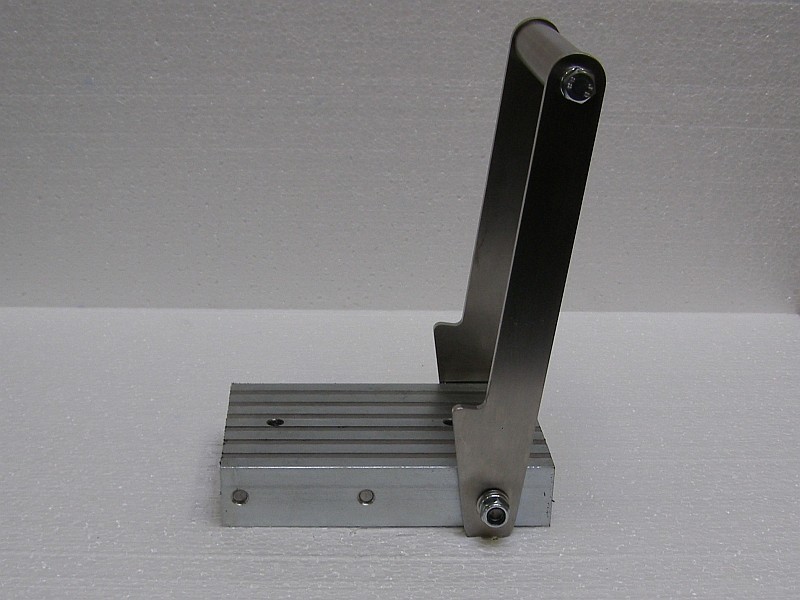

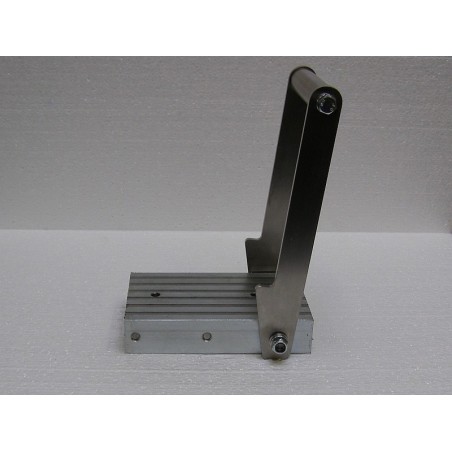

Tartómágnes könnyített leválasztással 160x100x30 / N

A maximális húzóerő: ~800 [kg]
A maximális csúszóerő: ~200 [kg]

Két M8-as menetes furat.
A fogantyú hossza: ~
Teljes szélesség a fogantyúval: ~140 [mm].

A könnyített leválasztással ellátott tartómágnes a betonelemek gyártása során a formák vibrációs asztalokon történő rögzítésére szolgál.

A tartómágnesben szinterezett neodímium mágneseket (NdFeB) használtak. A neodímium mágneseket tartalmazó tartómágnesek maximális üzemi hőmérséklete 80o[C].

A megadott húzóerő optimális körülmények között mért emelőerőre vonatkozik, amikor alátétlemezként egy 10 [mm] vastag, sima felületű, alacsony széntartalmú acélból készült,
10 [mm] vastagságú lapot használtak, és az erő merőlegesen hatott, szobahőmérsékleten.

Megjegyzés: a megadott húzóerő csak összehasonlító értékként kezelendő. A tényleges húzóerő a következő tényezőktől függ:

• légrés (távolság) a tartó mágnes és a vonzott elem között.
• az anyag, amelyből a vonzott elem készült (minél nagyobb a szén aránya az acélban, annál kisebb a vonóerő).
• a vonzott elem felülete (minél simább a felület, annál nagyobb a vonóerő).
• a leválasztó erő hatásának iránya (a legnagyobb vonóerő a leválasztó erő merőleges hatására keletkezik).
• a vonzott elem vastagsága (az elem nem lehet túl vékony, mert ebben az esetben a mágneses fluxus egy része nem használható fel a mágneses kör bezárására).
• üzemi hőmérséklet.

Általánosságban javasoljuk a tartó mágnes egyedi ellenőrzését minden konkrét munkakörülmény között.

A tartómágnes súlya: ~4,7 [kg]
