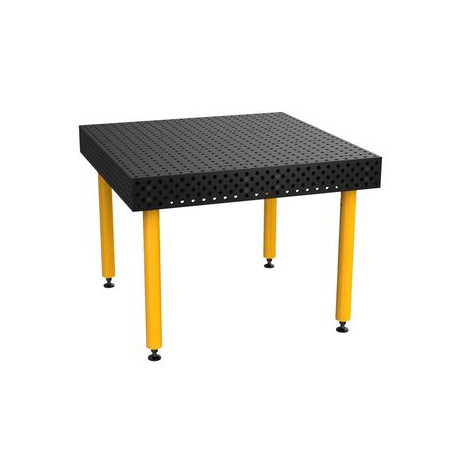

Tavolo di saldatura Alpha 16, 1200 x 1200 mm Stronghandtools
Vi presentiamo la serie Alpha di tavoli per saldatura di Strong Hand Tools. Questi tavoli sono caratterizzati da una struttura altamente resistente e da una lavorazione di precisione. La famiglia di tavoli Alpha è costituita da sistemi di pannelli combinati con piastre superiori e laterali brevettate, reversibili e intercambiabili, che li rendono più versatili.
L'unico tavolo di saldatura modulare ad altissima resistenza con piastre regolabili, autoposizionabili e reversibili. Offre possibilità illimitate di elementi di serraggio per la saldatura e la lavorazione. L'impostazione, il posizionamento e il bloccaggio precisi degli elementi garantiscono una qualità e una comodità di saldatura superiori.
Le tavole di saldatura della serie Alpha 16 sono state progettate in risposta alla richiesta dei clienti di una tavola di saldatura metrica conveniente e durevole. La serie Alpha 16 è dotata di 5 lati con fori di 16 mm di diametro, che offrono una versatilità e un'espandibilità mai viste prima. Soddisfa i requisiti leader del settore in termini di planarità, ortogonalità e precisione dimensionale.
Caratteristiche dei tavoli Alpha 16
 |

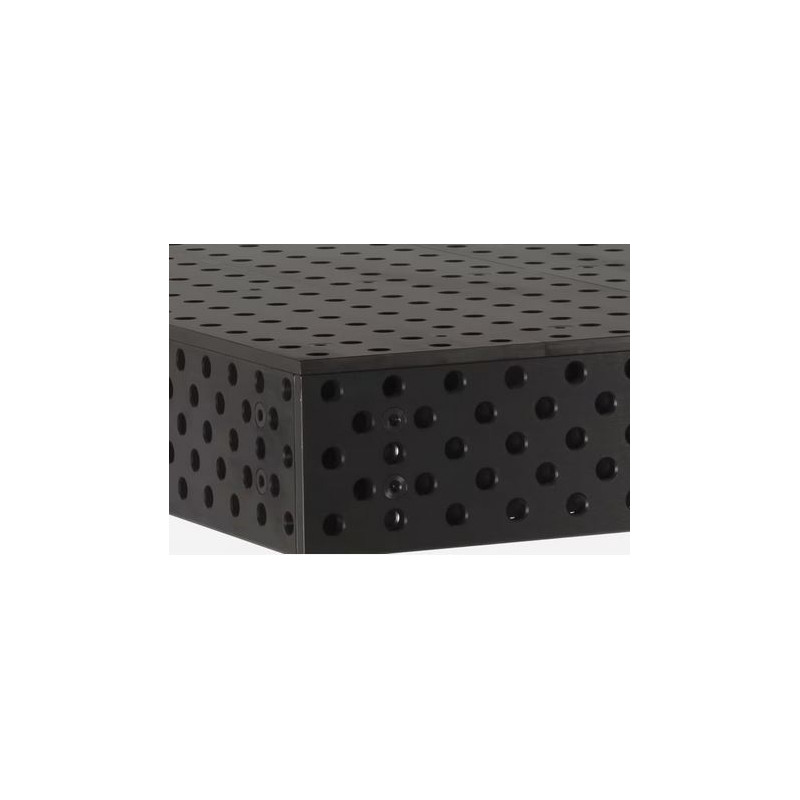

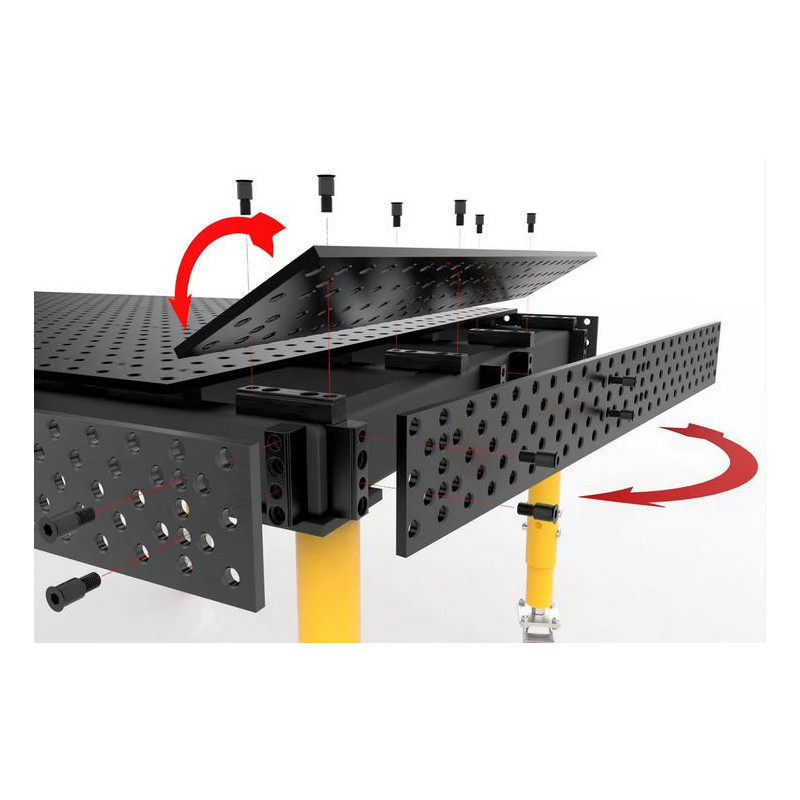

Piastre superiori e laterali autoposizionabili REVERSIBILI
Tutti i tavoli per saldatura BuildPro sono dotati di piastre in acciaio auto-posizionanti lavorate con precisione e di piastre superiori reversibili; ciò consente di rimuovere e capovolgere ogni piastra del tavolo di 180 gradi per esporre una nuova superficie di lavoro se il lato superiore è stato danneggiato o usurato.
|
 |
Precisione del tavolo Alpha
Planarità del tavolo: 0,3 mm / 1.000 mm
Spaziatura dei fori: 50 mm
Diametro dei fori: 16 mm
Spessore della piastra: 12 mm
|
 |

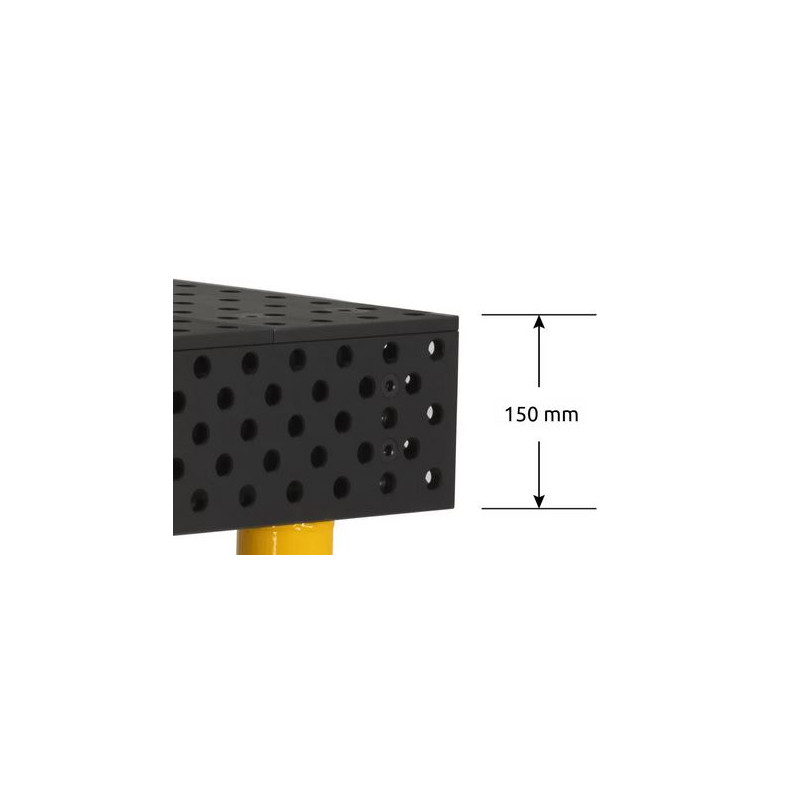

Altezza laterale del tavolo Alpha
I nuovi tavoli a cinque lati presentano una piastra laterale da 138 mm combinata con la piastra superiore per creare un'altezza di 150 mm. Le piastre laterali dei tavoli Alpha presentano uno schema a 5 fori esteso per una maggiore precisione e regolabilità.
|
 |

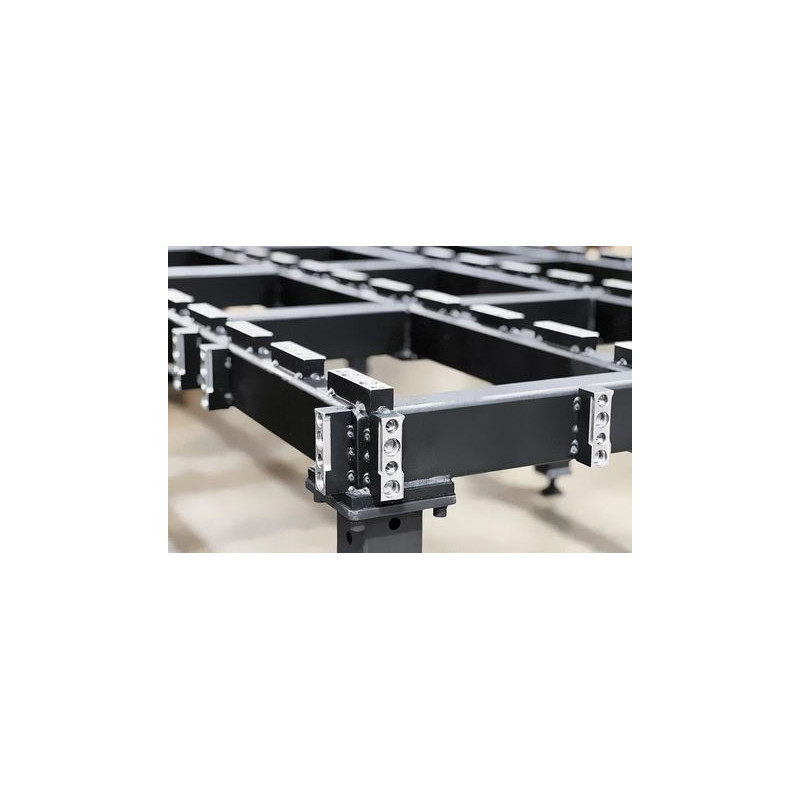

Dettaglio del montaggio delle piastre laterali
Le piastre laterali utilizzano anche un sistema di boccole autobloccanti.
|
 |
Piano del tavolo nitrurato (trattato termicamente)
Tutte le piastre superiori e laterali del tavolo alpha sono costruite in acciaio trattato termicamente, temprato a 58-62 HRC (superiore) / 50-55 HRC (laterale) e rifinito con un rivestimento di nitrito con una profondità di 0,01 - 0,02 mm.
|
 |

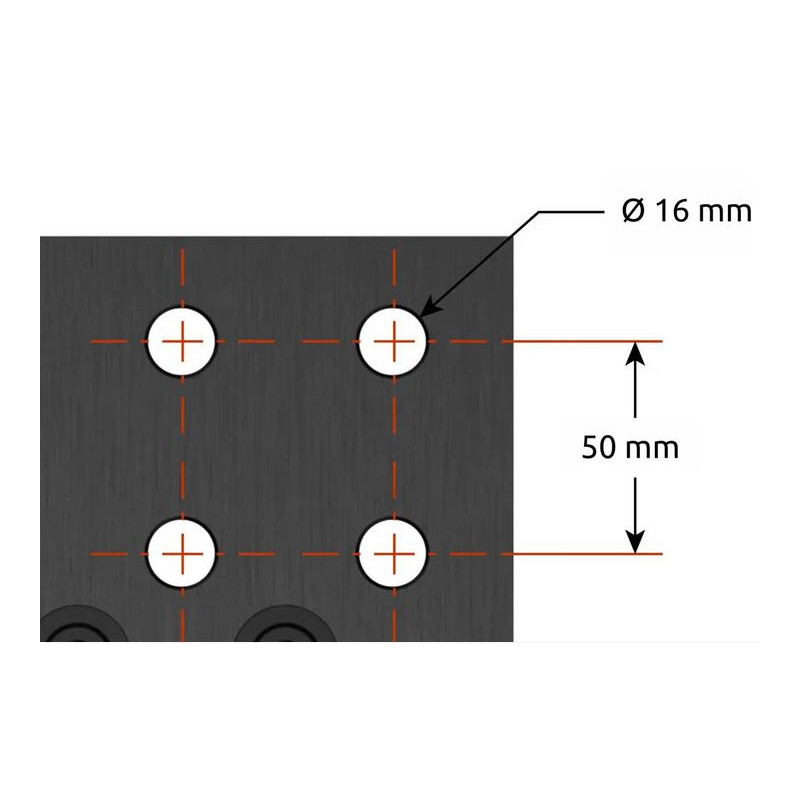

Sistema di fori
Diametro del foro: 16 +0,20/-0 mm
Spaziatura fori: 50 ±0,050 mm
Ampio smusso nella parte superiore per facilitare l'inserimento.
Smusso anche nella parte inferiore per massimizzare la forza di serraggio della vite.
|
Precisione del tavolo
| Diametro del foro: | 16 mm |
| Spaziatura fori: | 50 mm |
| Planarità del tavolo: | ±0,125 mm per 600 x 600 mm |
| Spessore della piastra: | 12 ±0,12 mm |
| Finitura del piano della tavola: | Nitrurato (trattato termicamente) |
| Durezza superficiale: | 58-62 HRC |
| Coefficiente di attrito: | 0.37 |
| Piastra superiore | Piastra laterale |
| Materiale: P20 | Materiale: Q345B |
| Durezza: 58-62 HRC | Durezza: 50-55 HRC |
Versioni delle gambe
 |
 |
 |
 |

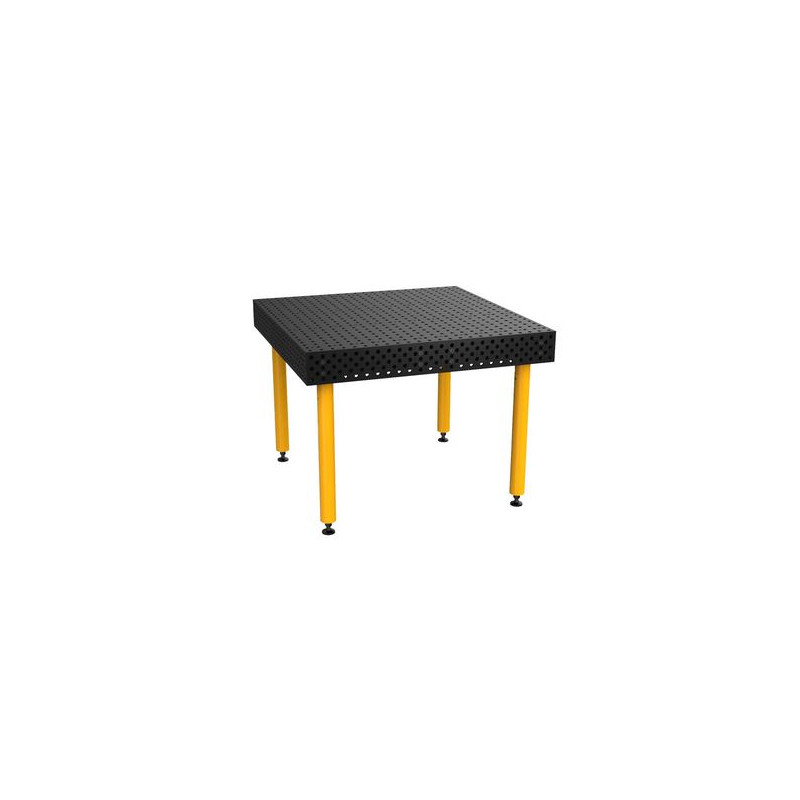

| Diametro - 76 mm Altezza - 617 mm Filettatura - M20 Capacità per gamba - 680 kg |
Diametro - 76 mm Altezza - 767 mm Filettatura - M20 Portata per gamba - 680 kg |

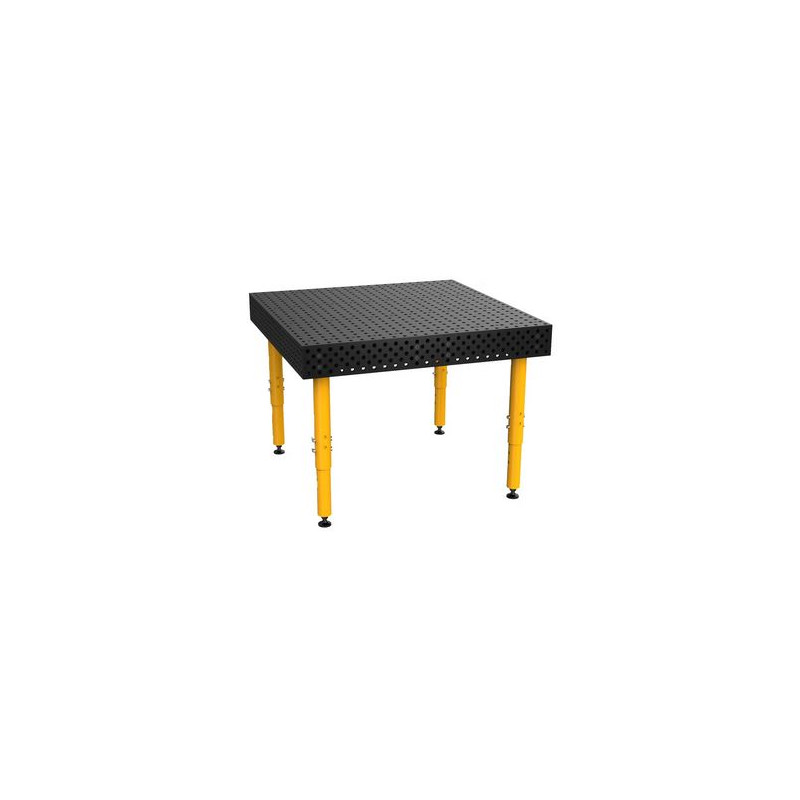

Diametro - 76 mm Altezza - 565-819 mm Filettatura - M20 Portata per gamba - 680 kg |

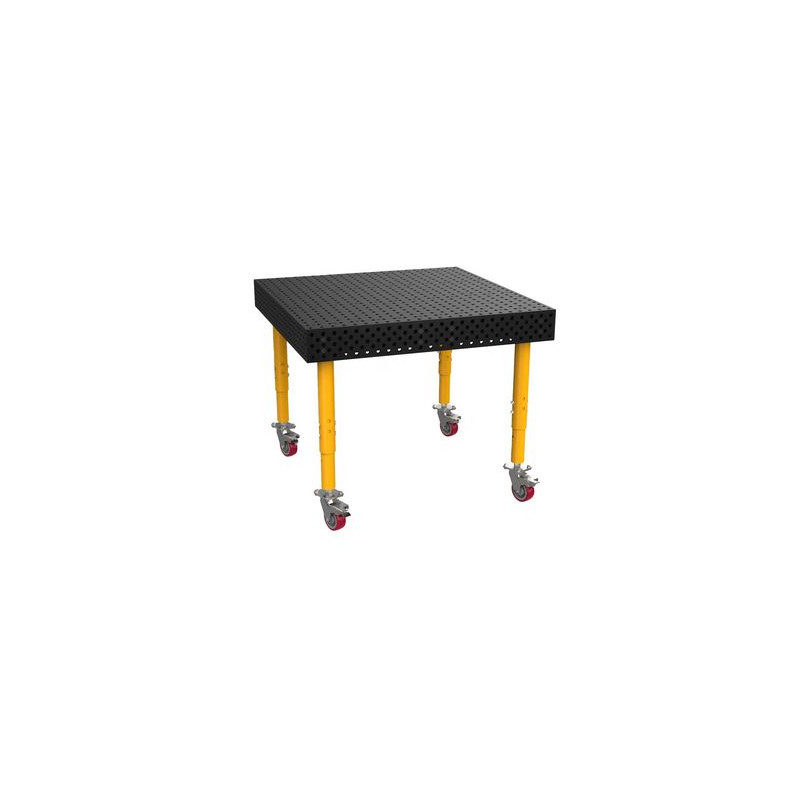

Diametro - 76 mm Altezza - 685-939 mm Filettatura - M20 Portata per gamba - 300 kg |
Il prezzo si riferisce a un tavolo dotato di gambe lunghe 767 mm.
Per acquistare un tavolo con altre versioni di gambe, contattateci via e-mail all'indirizzo shop@enesmagnets.pl.
| Dimensioni del piano del tavolo [mm] | Lunghezza gambe [mm] | Altezza del piano del tavolo [mm] | Capacità per gamba [kg] | Peso lordo [kg] |
| 1200 x 1200 | 617 | 767 | 680 | 337 |
| 1200 x 1200 | 767 | 917 | 680 | 341 |
| Dimensioni del piano [mm] | Lunghezza gambe [mm] | Altezza del piano del tavolo [mm] | Capacità per gamba [kg] | Peso lordo [kg] |
| 1200 x 1200 | 565-819 | 715 ~ 969 | 680 | 345 |
| Dimensioni del piano del tavolo [mm] | Lunghezza gambe [mm] | Altezza del piano del tavolo [mm] | Capacità per gamba [kg] | Peso lordo [kg] |
| 1200 x 1200 | 685-939 | 835 ~ 1090 | 300 | 360 |
TM601212FP-A1
3 Articoli
Riferimenti specifici
Tempi di consegna: 10-14 giorni lavorativi
