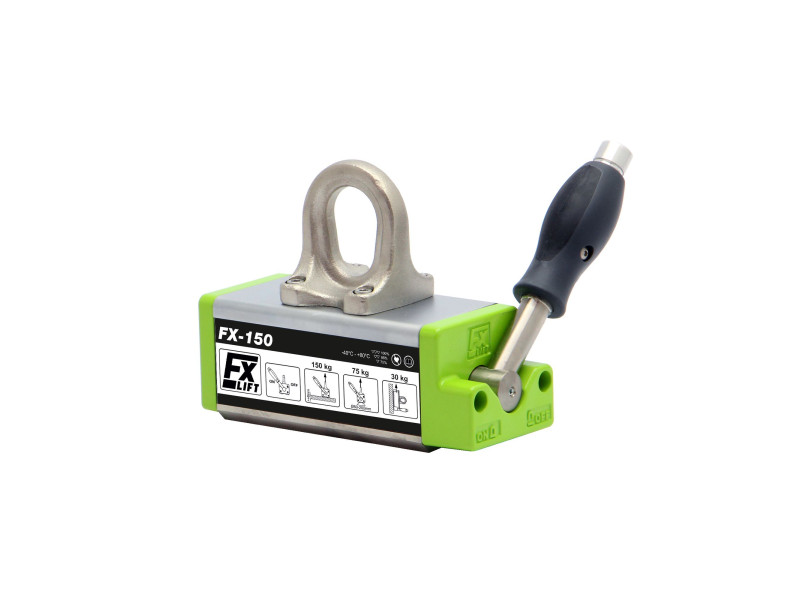

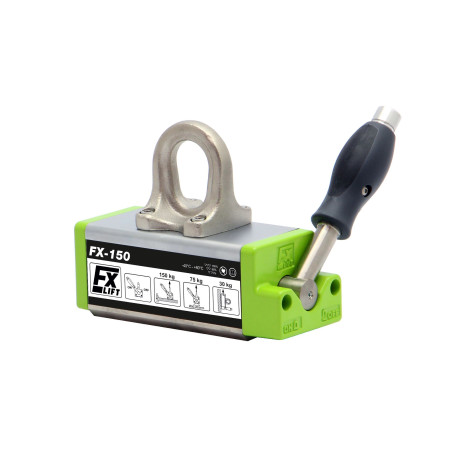

Kėlimo magnetas FX-150

Iš	Grynoji kaina	Kaina Bruto
1 vnt.	€408.50	€502.45

Kiekis

Turimas kiekis:16 vnt.

Pristatymo laikas: 8-10 darbo dienų

Užduoti klausimą

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Aprašymas

Ilgis: 161 [mm]
Plotis: 64 [mm]
Aukštis: 124 [mm]
Magneto tipas: Neodimio
Didžiausia keliamoji galia: 150 [kg]
Minimalus pakeliamo elemento storis: 2 [mm]
Maksimali darbinė temperatūra: ≤ 80 [°C]
Svoris: 3.6 [kg]
Pristatymo laikas: 8-10 darbo dienų

Nominal hoisting capacity: 150 [kg]

Maximum load capacity (breaking load): >525[kg] - The safety factor for static tests is 3.5 and complies with EN 13155:2021-05

DO NOT LIFT LOADS THAT ARE HEAVIER THAN THE NOMINAL HOISTING CAPACITY !

Lifting magnets are used to lift and move heavy iron and magnetic steel components. Šiems prietaisams nereikia jokio maitinimo šaltinio. Magnetinis laukas įjungiamas ir išjungiamas reguliuojant rankinę svirtį. Keltuvų magnetinį lauką sukuria neodimio magnetai. Jie naudojami plieno aikštelėse, gamyklose, sandėliuose, dirbtuvėse ir dokuose. Jie naudingi lakštiniam metalui, plokštėms, profiliams, strypams, kampuočiams, kanalams, apvaliems ir kvadratiniams vamzdžiams ir kitiems dideliems juodųjų metalų ruošiniams tvarkyti.

Prie kiekvieno FX serijos kėlimo magneto pridedame:

♦ 5 metų garantija
♦ atitikties deklaracija "CЄ"
♦ keliamosios galios matavimo protokolas
♦ naudojimo instrukcijos
♦ trumpasis vadovas

Visos FX keltuvų plieninės sudedamosios dalys yra nikeliuotos, todėl jos yra atsparesnės korozijai. Tai unikali savybė, taikoma visiems FX serijos kėlimo magnetams.

Faktinė kiekvieno keltuvo keliamoji galia priklauso nuo toliau nurodytų veiksnių:

♦ keliamų ruošinių storio ir formos (kiekvienam keltuvui nurodytas keliamosios galios ir ruošinių storio santykis). Cilindrinių kietų ruošinių (cilindrų, strypų) keliamoji galia yra maždaug 50 % mažesnė.

Mažiausias detalės storis, kuriam esant galima naudoti keltuvą

2 mm

Per ploni ruošiniai gali būti pritraukiami silpnai, nes ne visiškai išnaudojamas kėlimo magnetų magnetinis laukas. Be to, ploni ruošiniai sulinksta ir jų sąlyčio su keltuvais plotas sumažėja, todėl traukimo jėga sumažėja. Geriausias kėlimo efektyvumas pasiekiamas naudojant pakankamai storus ruošinius.

Keliamo ruošinio storis, kuriam esant kėlimo galia yra 100 %.	8 mm

Prieš pradedant darbą svarbu atsižvelgti į kėlimo galios procentinę priklausomybę nuo keliamo plieno storio (kėlimo galios kreives rasite vadove).

Perkeliant apvalias detales, pavyzdžiui, vamzdžius, strypus, plieninius velenus, maksimali keliamoji galia sumažėja:

Tipas	Veleno skersmuo	Didžiausias veleno ilgis	Didžiausia keliamoji galia
FX-150	50-200 [mm]	2000 [mm]	75 [kg]

Faktinė kiekvieno kėlimo magneto keliamoji galia taip pat priklauso nuo:

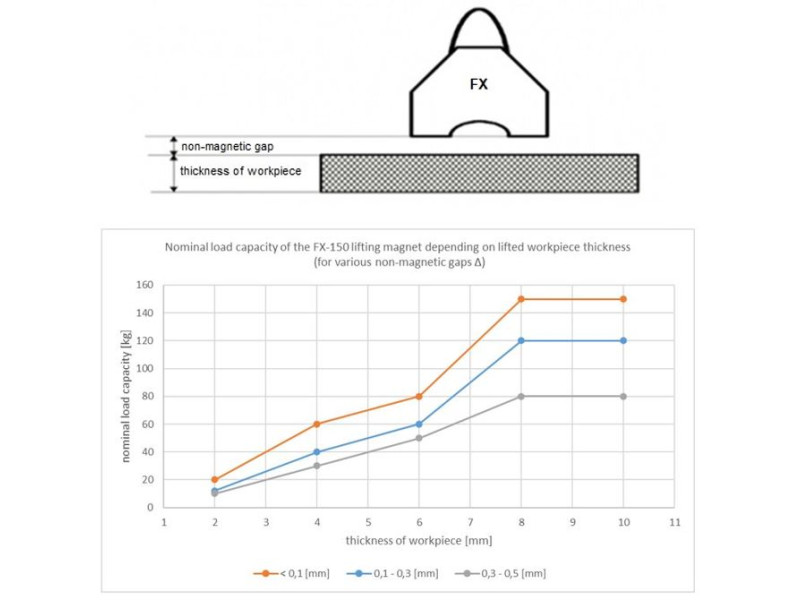

♦ oro tarpo tarp keltuvo paviršiaus ir keliamo ruošinio dydžio (kiekvienam kėlimo magnetui pateikiamos keliamosios galios charakteristikos, priklausančios nuo nemagnetinio tarpo dydžio).

Ruošinio storis [mm]	FX-150 vardinė apkrova [kg]
	Nemagnetinis tarpas D tarp keltuvų ir keliamo ruošinio
	D < 0,1 mm	D = 0,1-0,3 mm	D = 0,3-0,5 mm
8	150	120	80
6	80	60	50
4	60	40	30
2	20	12	10

Keliamoji galia priklauso nuo oro tarpo tarp griebtuvo paviršiaus ir keliamo ruošinio. Jei apkrovos paviršiaus šiurkštumas Ra yra mažesnis nei 6,3 μm, griebtuvo keliamoji galia nesumažėja. Taip yra labai švaraus, lygaus ir nušlifuoto paviršiaus atveju. Jei keliamų medžiagų paviršiaus šiurkštumas Ra bus didesnis nei 6,3 μm, reikia atsižvelgti į tarpą tarp griebtuvo ir keliamo ruošinio.

Rūdžių valcuotiems paviršiams galima daryti prielaidą, kad tarpas bus (0,1-0,3 mm), o šiurkštiems porėtiems paviršiams tarpas apskaičiuojamas (0,1-0,3 mm).3-0,5 mm).
Prieš pradėdami darbą, instrukcijose rasite procentinį krovumo priklausomybės nuo nemagnetinio tarpo santykį.

Faktinis kiekvieno kėlimo magneto keliamasis pajėgumas taip pat priklauso nuo:

♦ Keliamo krovinio sudėties (kuo didesnis geležies kiekis, tuo didesnis keliamasis pajėgumas):

Tipas	Nominali kėlimo galia [kg]	Medžiagai leistina keliamoji galia * [kg]
FX-150	150	Mažaanglis plienas 100%	Labai anglingas plienas 90 %	Mažai legiruotas plienas 75%	Ketaus ketus 50%
FX-150	150	150	135	115	75

*) tai bus leistina apkrova komponentui, pagamintam iš tam tikros medžiagos, jei jos nesumažina kiti veiksniai (storis, paviršiaus kokybė, forma).

♦ aplinkos temperatūrą ir keliamo ruošinio temperatūrą (ji turi būti ne aukštesnė kaip 80[^oC] ).
Kėlimo magnetuose magnetinio lauko šaltinis yra sukepinti neodimio magnetai, kurių didžiausia darbinė temperatūra yra 80^oC.

Mes siūlome:
- konsultacijas,
- paslaugas,
- atsargines dalis,
- kasmetines apžiūras ir kėlimo magnetų apkrovos bandymus, patvirtintus sertifikatu.
