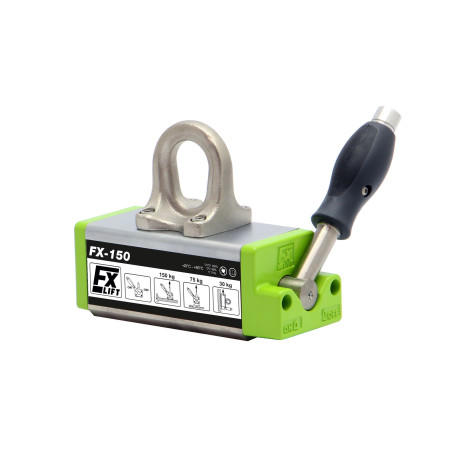

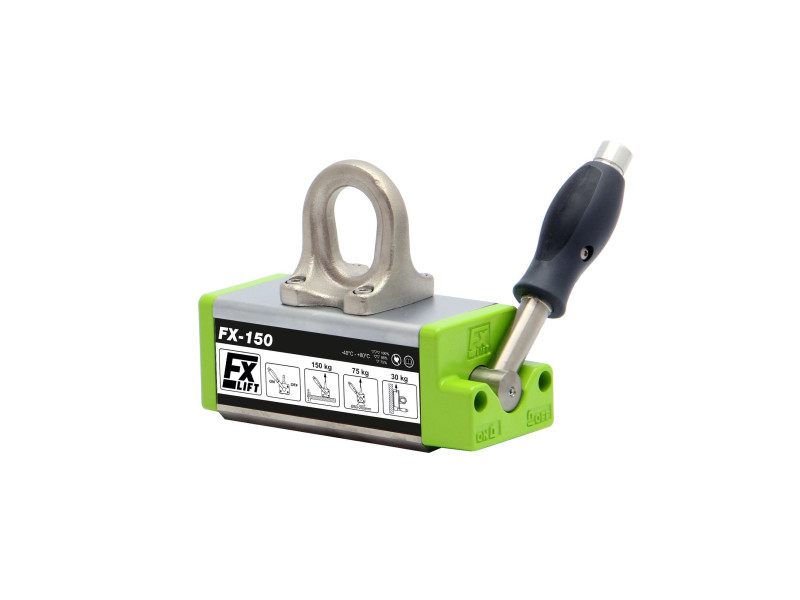

Emelőmágnes FX-150

A	Ár nettó	Bruttó ár
1 db.	€408.50	€502.45

Mennyiség

Elérhető mennyiség:16 db.

Szállítási idő: 8-10 munkanap

Kérdezzen

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Leírás

Hosszúság: 161 [mm]
Szélesség: 64 [mm]
Magasság: 124 [mm]
Mágnes típus: Neodímium
Maximális emelőkapacitás: 150 [kg]
A felemelt elem minimális vastagsága: 2 [mm]
Maximális üzemi hőmérséklet: ≤ 80 [°C]
Súly: 3.6 [kg]
Szállítási idő: 8-10 munkanap

Névleges emelőkapacitás: 150 [kg]

Maximális teherbírás (törőterhelés): >525[kg] - A statikus tesztek biztonsági tényezője 3,5, és megfelel az EN 13155:2021-05 szabványnak

NEM NAGYABB TERHELYEKET NE TEMEGESSEN, MINT A NÉMETLEN EMELHETŐKAPACITÁS !

Az emelőmágneseket nehéz vas és mágneses acél alkatrészek emelésére és mozgatására használják. Ezek az eszközök nem igényelnek áramellátást. A mágneses mező be- és kikapcsolása egy kézi kar beállításával történik. Az emelők mágneses mezejét neodímium mágnesek hozzák létre. Acéludvarokban, gyárakban, raktárakban, műhelyekben és dokkokban használják őket. Hasznosak fémlemezek, lemezek, profilok, rudak, szögek, csatornák, kerek és négyszögletes csövek és más nagyméretű vasból készült munkadarabok kezeléséhez.

Minden FX sorozatú emelőmágneshez csatolunk:

♦ 5 év garancia
♦ "CЄ" megfelelőségi nyilatkozat
♦ kapacitásmérési jegyzőkönyv
♦ kezelési útmutató
♦ gyors útmutató

Az FX emelőmágnesek minden acél alkatrésze nikkelezett, ami fokozott korrózióállóságot biztosít. Ez egy egyedülálló tulajdonság, amely az FX sorozat összes emelőmágnesére vonatkozik.

Az egyes emelőmágnesek tényleges emelőkapacitása a következő tényezőktől függ:

♦ az emelni kívánt munkadarabok vastagsága és alakja (minden emelőnél meg van adva az emelőkapacitás és a munkadarabok vastagsága közötti összefüggés). Hengeres, tömör munkadarabok (hengerek, rudak) esetében az emelőkapacitás körülbelül 50%-kal kisebb.

Minimális alkatrészvastagság, amelynél az emelő használható

2 mm

A túl vékony munkadarabok gyengén vonzódhatnak, mert az emelőmágnesek mágneses mezeje nem hasznosul teljes mértékben. Ezenkívül a vékony munkadarabok meghajlanak, és az emelővel való érintkezési felületük csökken, így a húzóerő csökken. A legjobb emelési teljesítményt a kellően vastag munkadarabok esetében lehet elérni.

A megemelendő munkadarab vastagsága, amelynél az emelőkapacitás 100%-os.	8 mm

A munka megkezdése előtt fontos figyelembe venni az emelési kapacitás százalékos függését az emelni kívánt acél vastagságának függvényében (az emelési kapacitásgörbék megtalálhatók a kézikönyvben).

Kerek alkatrészek, például csövek, rudak, acéltengelyek kezelése esetén a maximális teherbírás csökken:

Típus	A tengely átmérője	Max. tengelyhossz	Max. teherbírás
FX-150	50-200 [mm]	2000 [mm]	75 [kg]

Az egyes emelőmágnesek tényleges emelési kapacitása függ a következőktől is:

♦ az emelőfelület és az emelni kívánt munkadarab közötti légrés mérete (minden egyes emelőmágnes esetében a kapacitás jellemzői a nem mágneses rés méretének függvényében vannak megadva).

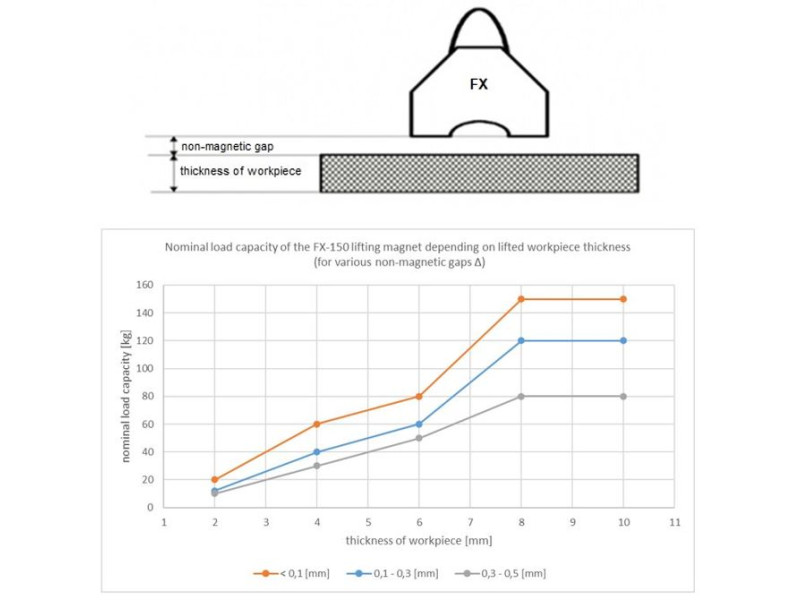

Munkadarab vastagsága [mm]	Az FX-150 névleges teherbírása [kg]
	D nem mágneses rés az emelőmágnesek és a megemelendő munkadarab között
	D < 0,1 mm	D = 0,1-0,3 mm	D = 0,3-0,5 mm
8	150	120	80
6	80	60	50
4	60	40	30
2	20	12	10

A teherbírás a megfogó felülete és a megemelendő munkadarab közötti légréstől függ. Ha a terhelés Ra felületi érdessége kisebb, mint 6,3 μm, a megfogó kapacitása nem csökken. Ez nagyon tiszta, sík és csiszolt felület esetén van így. Ha a megemelendő anyagok Ra felületi érdessége nagyobb lesz, mint 6,3 μm, akkor figyelembe kell venni a megfogó és a megemelendő munkadarab közötti hézagot.

Rozsdás hengerelt felületek esetén a hézag a (0,1-0,3 mm-es tartományban feltételezhető, míg durva porózus felületek esetén a hézag a (0.3-0,5 mm).
A munka megkezdése előtt olvassa el az utasításokat a teherbírás százalékos viszonyáról a nem mágneses rés függvényében.

Az egyes emelőmágnesek tényleges emelőképessége függ a következőktől is:

♦ Az emelni kívánt teher összetételétől (minél magasabb a vastartalom, annál nagyobb az emelőképesség):

Típus	Névleges emelőkapacitás [kg]	Az anyag megengedett teherbírása * [kg]
FX-150	150	Alacsony széntartalmú acél 100%	Magas széntartalmú acél 90%	Alacsonyan ötvözött acél 75%	Öntöttvas 50%
FX-150	150	150	135	115	75

*) ez lesz az adott anyagból készült alkatrész megengedett terhelése, ha nem csökkentik más tényezők (vastagság, felület minősége, alak).

♦ a környezeti hőmérséklet és a megemelendő munkadarab hőmérséklete (ez nem lehet magasabb 80[^oC] -nál).
Az emelőmágneseknél a mágneses mező forrása a szinterezett neodímium mágnes, amelynek maximális üzemi hőmérséklete^80oC.

Kínálatunkban:
- Tanácsadás,
- szolgáltatás,
- pótalkatrészek,
- az emelőmágnesek éves ellenőrzését és terhelhetőségi vizsgálatát, amelyet tanúsítvány igazol.
