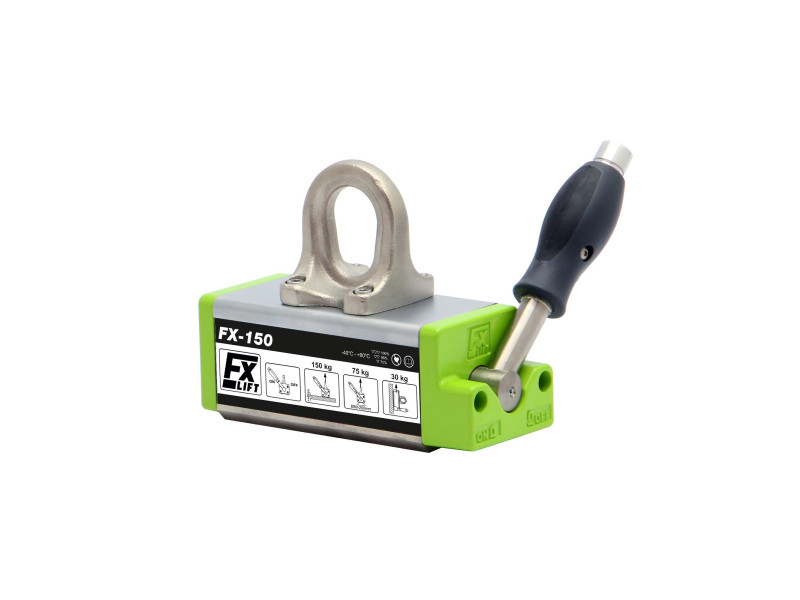

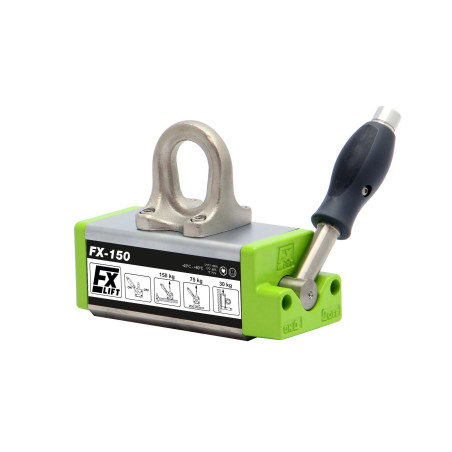

Løftemagnet FX-150

Af	Pris netto	Pris brutto
1 stk.	€408.50	€502.45

Mængde

Tilgængelig mængde:16 stk.

Leveringstid: 8-10 arbejdsdage

Stil et spørgsmål

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Beskrivelse

Længde: 161 [mm]
Bredde: 64 [mm]
Højde: 124 [mm]
Magnet-type: Neodym
Maksimal løftekapacitet: 150 [kg]
Minimal tykkelse af løftet element: 2 [mm]
Maksimal arbejdstemperatur: ≤ 80 [°C]
Vægt: 3.6 [kg]
Leveringstid: 8-10 arbejdsdage

Nominel løftekapacitet: 150 [kg]

Maksimal belastningskapacitet (brudbelastning): >525[kg] - Sikkerhedsfaktoren for statiske tests er 3,5 og overholder EN 13155:2021-05

LØFT IKKE LAST, DER ER HØJERE END DEN NOMINELLE HEJSEKAPACITET!

Løftemagneter bruges til at løfte og flytte tunge jern- og magnetiske stålkomponenter.Disse enheder kræver ingen strømforsyning. Magnetfeltet tændes og slukkes ved at justere et manuelt håndtag. Løftemagneternes magnetfelt genereres af neodymmagneter. De bruges på stålværfter, fabrikker, lagre, værksteder og havne. De er nyttige til håndtering af metalplader, profiler, stænger, vinkler, kanaler, runde og firkantede rør og andre store jernholdige arbejdsemner.

Vi monterer løftemagneter i hver FX-serie:

♦ 5 års garanti
♦ overensstemmelseserklæring "CЄ"
♦ kapacitetsmålingsprotokol
♦ betjeningsvejledning
♦ quick reference guide

Alle stålkomponenter i FX-løfterne er nikkelbelagte, hvilket giver dem øget korrosionsbestandighed. Det er en unik egenskab, som gælder for alle løftemagneter i FX-serien.

Den faktiske løftekapacitet for hver enkelt løfter afhænger af følgende faktorer:

♦ tykkelsen og formen på de emner, der skal løftes (for hver enkelt løfter er forholdet mellem løftekapacitet og emnets tykkelse angivet). For cylindriske, massive emner (cylindre, stænger) er løftekapaciteten ca. 50 % mindre.

Mindste komponenttykkelse, hvor løfteren kan bruges

2 mm

Arbejdsemner, der er for tynde, kan tiltrækkes svagt, fordi løftemagneternes magnetfelt ikke udnyttes fuldt ud. Desuden bøjes tynde emner, og deres kontaktområde med løfterne mindskes, så trækkraften mindskes. Den bedste løfteevne opnås for tilstrækkeligt tykke emner.

Tykkelse af det emne, der skal løftes, hvor løftekapaciteten er 100 %.	8 mm

Før arbejdet påbegyndes, er det vigtigt at overveje den procentvise afhængighed af løftekapaciteten som funktion af tykkelsen på det stål, der skal løftes (løftekapacitetskurver findes i manualen).

Ved håndtering af runde dele som rør, stænger, stålaksler reduceres den maksimale belastningskapacitet:

Type	Skaftets diameter	Maks. længde på aksel	Maks. belastningskapacitet
FX-150	50-200 [mm]	2000 [mm]	75 [kg]

Den faktiske løftekapacitet for hver løftemagnet afhænger også af:

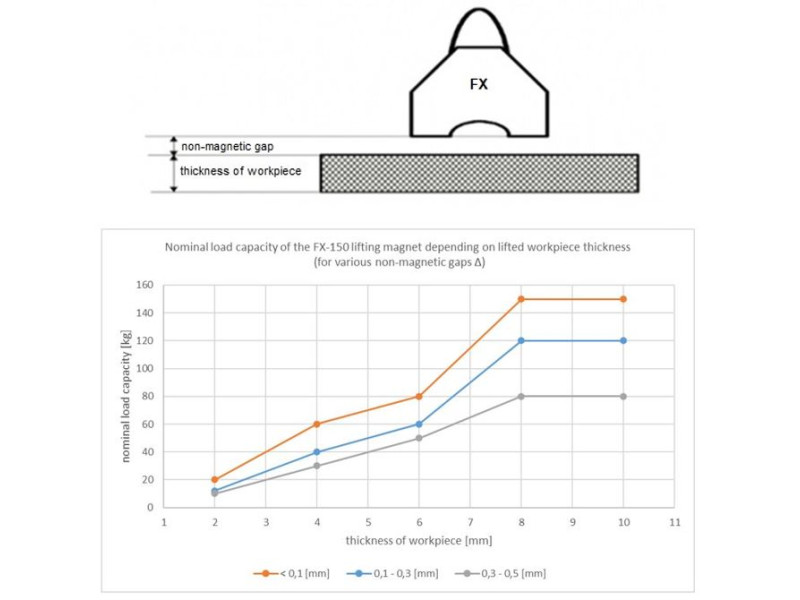

♦ størrelsen på luftspalten mellem løftemagnetens overflade og det emne, der skal løftes (for hver løftemagnet er kapacitetsegenskaberne som funktion af størrelsen på den ikke-magnetiske spalte angivet).

Arbejdsemnets tykkelse [mm]	Nominel belastningskapacitet for FX-150 [kg]
	Ikke-magnetisk mellemrum D mellem løftemagneterne og det emne, der skal løftes
	D < 0,1 mm	D = 0,1-0,3 mm	D = 0,3-0,5 mm
8	150	120	80
6	80	60	50
4	60	40	30
2	20	12	10

Belastningskapaciteten afhænger af luftspalten mellem griberens overflade og det emne, der skal løftes. Hvis overfladens ruhed Ra er mindre end 6,3 μm, vil griberens kapacitet ikke falde. Dette er tilfældet for en meget ren, flad og slebet overflade. Hvis overfladeruheden på de materialer, der skal løftes, Ra er større end 6,3 μm, skal der tages højde for afstanden mellem griberen og det emne, der skal løftes.

For rustne, valsede overflader kan der antages en afstand i området (0,1-0,3 mm), mens afstanden for ru, porøse overflader anslås til at være i området (0.3-0,5 mm).
Før arbejdet påbegyndes, henvises til instruktionerne for det procentvise forhold mellem lastkapacitet og ikke-magnetisk spalte.

Den faktiske løftekapacitet for hver løftemagnet afhænger også af:

♦ Sammensætningen af den last, der skal løftes (jo højere jernindhold, jo højere løftekapacitet):

Type	Nominel løftekapacitet [kg]	Tilladt belastningskapacitet for materialet * [kg]
FX-150	150	Stål med lavt kulstofindhold 100	Stål med højt kulstofindhold 90	Lavlegeret stål 75	Støbejern 50%
FX-150	150	150	135	115	75

*) det vil være den tilladte belastning for en komponent fremstillet af et givet materiale, hvis den ikke reduceres af andre faktorer (tykkelse, overfladekvalitet, form).

♦ Omgivelsestemperaturen og temperaturen på det emne, der skal løftes (den må ikke være højere end 80[^oC]).
I løftemagneter er kilden til det magnetiske felt sintrede neodymmagneter, hvis maksimale driftstemperatur er^80oC.

Vi tilbyder:
- rådgivning,
- service,
- reservedele,
- årlige inspektioner og belastningstest af løftemagneter, bekræftet af et certifikat.
