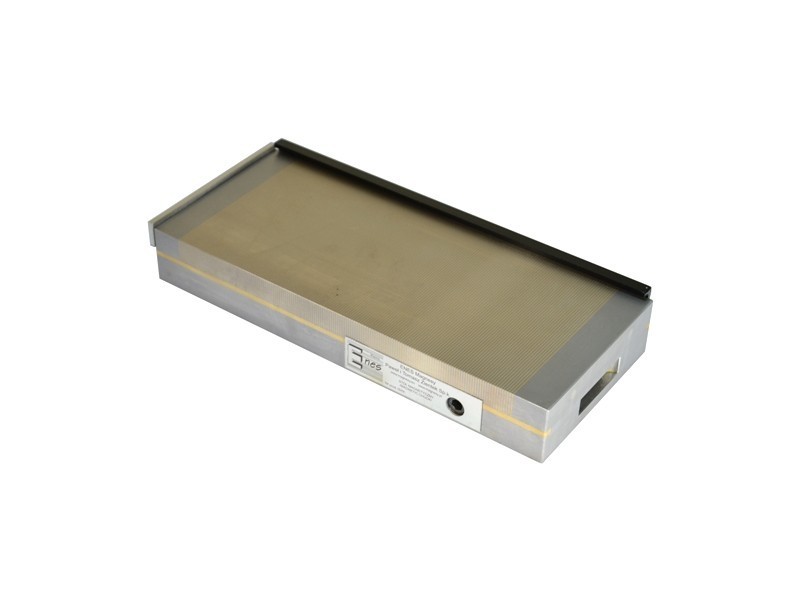

Nuolatinis magnetinis griebtuvas TS-3515A

TS serijos nuolatiniai magnetiniai griebtuvai skirti feromagnetiniams ruošiniams (geležiai, konstrukciniam plienui, legiruotajam plienui, ketaus luitui) šlifuoti, frezuoti ir apdirbti elektros išlydžiu. Griebtuvo korpusą sudaro vienas plieno blokas, o jo viršutinė plokštė pagaminta iš plieno ir žalvario lamelių, išdėstytų pakaitomis. TS serijos griebtuvuose naudojami neodimio magnetai, dėl kurių pasiekiama didžiausia prispaudimo jėga. Kad būtų galima geriau užveržti, galima naudoti du stabdymo bėgelius.

Magnetinį lauką galima įjungti ir išjungti 180° kampu pasukama svirtimi (veržliarakčiu). Dėl standžios griebtuvo konstrukcijos galima labai tiksliai apdirbti, o jo sandarumas leidžia naudoti griebtuvą operacijoms su aušinimo skysčiu arba operacijoms visiškai panardinus.

Griebtuvai gali būti dviejų magnetinių polių žingsnio variantų (1,5 + 0,5 [mm] arba 3,0 + 1,0 [mm]), todėl griebtuvo tipą galima suderinti su tvirtinamų ruošinių dydžiu.
Magnetinių polių žingsnio schema:

Griebimo jėga priklauso nuo šių parametrų:

• medžiagos tipo:
  (prispaudimo jėga didėja proporcingai geležies kiekiui pliene)

  - Armco geležis 100 %
  - mažaanglis plienas 90 % (St3s)
  - aukštalipis plienas 80 % (St45)
  - legiruotasis plienas 70 % (Corrax)
  - aukštalipis plienas 65 % (1.2436)
  - ketus 50 %.

• griebtuvo ir užspaustos detalės paviršiaus šiurkštumas:

  - kai Ra iki 0,08 µm 100%
  - kai Ra iki 0,20 µm 90%
  - kai Ra iki 1,25 µm 70%
  - kai Ra iki 6,30 µm 50%
  - kai Ra iki 25,00 µm 30%

• prispausto ruošinio storis
  (bandymai atlikti su 20 x 20 mm dydžio plokštėmis, pagamintomis iš Armco geležies):

• kontakto plotas - kad būtų užtikrintas geras laikymas, ruošiniai negali būti trumpesni nei 3 mm, o mažų paviršių atveju jie papildomai turėtų būti apsupti pagalbinėmis plokštelėmis. Didžiausia prispaudimo jėga, tenkanti vienam ^cm2, pasiekiama, kai ruošinių plotas yra maždaug 4 ^cm2. Toliau didinant ruošinio plotą, prispaudimo jėga nepadidėja. Taip pat svarbu, kad užspaustas ruošinys būtų lygiagretus griebtuvui, nes dėl kiekvieno, net ir mažiausio nelygumo mažėja užspaudimo jėga. Griebtuvo konstrukcija leidžia regeneruoti darbinį plotą šlifuojant jį iki 5 mm storio.

Toliau pateikiami mūsų siūlomi stačiakampiai magnetiniai griebtuvai:
