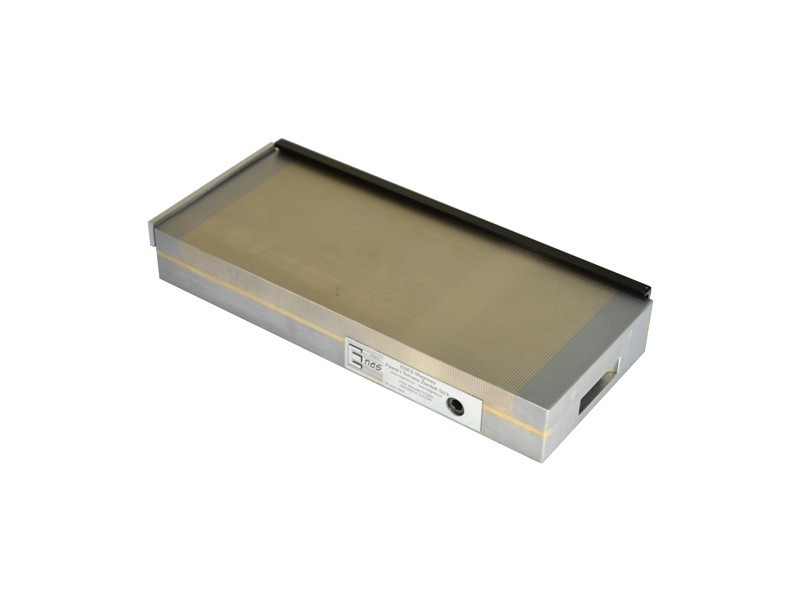

Permanentné magnetické skľučovadlo TS-3515A

Permanentné magnetické skľučovadlá série TS sú určené na upínanie feromagnetických obrobkov (železo, konštrukčná oceľ, legovaná oceľ, liatina) počas brúsenia, frézovania a elektroiskrového obrábania. Telo skľučovadla pozostáva z jedného oceľového bloku, zatiaľ čo jeho horná doska je vyrobená z ocele a mosadzných lamiel umiestnených zameniteľne. Sklíčidlá radu TS využívajú neodymové magnety, vďaka ktorým sa dosahuje maximálna upínacia sila. Na lepšie upnutie možno použiť dve dorazové lišty.

Magnetické pole možno zapínať a vypínať pomocou páky otočenej o 180° (imbusový kľúč). Tuhá konštrukcia skľučovadla umožňuje veľmi presné obrábanie, pričom jeho tesnosť umožňuje používať skľučovadlo na operácie s chladiacou kvapalinou alebo operácie pri úplnom ponorení.

Sklíčidlá sú k dispozícii v dvoch variantoch rozstupu magnetických pólov (1,5 + 0,5 [mm] alebo 3,0 + 1,0 [mm]), čo umožňuje prispôsobiť typ skľučovadla veľkosti upínaných obrobkov.
Schéma rozstupu pólov:

Upínacia sila závisí od nasledujúcich parametrov:

• typu materiálu:
  (upínacia sila sa zvyšuje úmerne s obsahom železa v oceli)

  - Armco železo 100%
  - nízkouhlíková oceľ 90% (St3s)
  - vysokouhlíková oceľ 80% (St45)
  - legovaná oceľ 70% (Corrax)
  - vysokolegovaná oceľ 65% (1.2436)
  - liatina 50%

• drsnosť povrchu skľučovadla a upnutého obrobku:

  - pre Ra do 0,08 µm 100%
  - pre Ra do 0,20 µm 90%
  - pre Ra do 1,25 µm 70%
  - pre Ra do 6,30 µm 50%
  - pre Ra do 25,00 µm 30%

• hrúbka upnutého obrobku
  (skúšky sa vykonali pre plechy s rozmermi 20 x 20 mm vyrobené zo železa Armco):

• kontaktná plocha - aby sa zabezpečilo dobré držanie, obrobky nesmú byť kratšie ako 3 mm a v prípade malých plôch by mali byť navyše obklopené pomocnými doskami. Maximálna upínacia sila na ^cm2 sa dosahuje pri obrobkoch s plochou približne 4 ^cm2. Ďalšie zväčšenie plochy obrobku sa neprejaví vo väčšej upínacej sile. Dôležité je tiež, aby bol upínaný obrobok rovnobežný so skľučovadlom, pretože každá, aj tá najmenšia nerovnosť spôsobuje zníženie upínacej sily. Konštrukcia skľučovadla umožňuje regenerovať pracovnú plochu brúsením na 5 mm hrúbky.

Obdĺžnikové magnetické skľučovadlá dostupné v našej ponuke sú uvedené nižšie:
