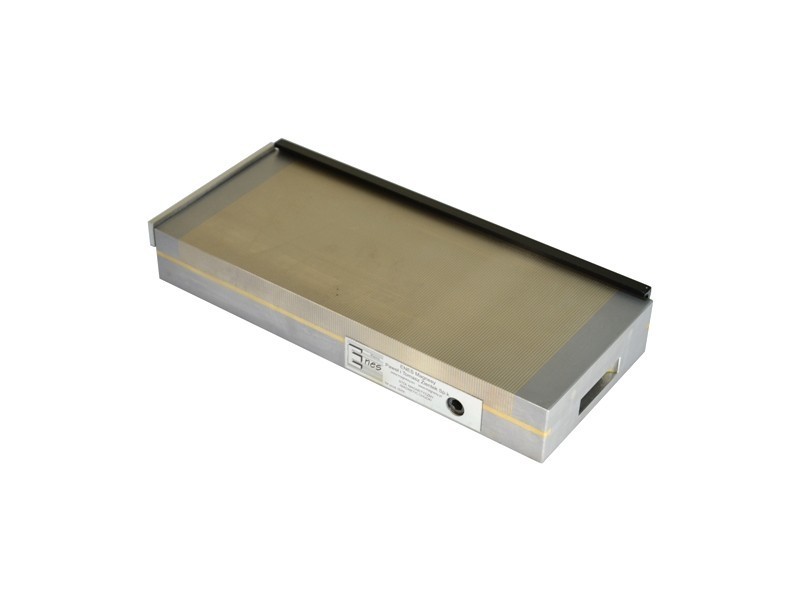

Μόνιμο μαγνητικό τσοκ TS-3515A

Τα μόνιμα μαγνητικά τσοκ της σειράς TS είναι σχεδιασμένα για τη σύσφιξη σιδηρομαγνητικών τεμαχίων (σίδηρος, δομικός χάλυβας, κραματωμένος χάλυβας, χυτοσίδηρος) κατά τη διάρκεια της λείανσης, του φρεζαρίσματος και της κατεργασίας με ηλεκτρική εκκένωση. Το σώμα του τσοκ αποτελείται από ένα ενιαίο μπλοκ χάλυβα, ενώ η άνω πλάκα του είναι κατασκευασμένη από χάλυβα και ορειχάλκινα ελάσματα που τοποθετούνται εναλλάξ. Τα τσοκ της σειράς TS χρησιμοποιούν μαγνήτες νεοδυμίου, χάρη στους οποίους επιτυγχάνεται η μέγιστη δύναμη σύσφιξης. Για καλύτερη σύσφιξη μπορούν να χρησιμοποιηθούν δύο ράγες στάσης.

Το μαγνητικό πεδίο μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί με τη χρήση ενός μοχλού που περιστρέφεται κατά 180° (κλειδί Allen). Η άκαμπτη δομή του τσοκ επιτρέπει την πολύ ακριβή κατεργασία, ενώ η στεγανότητά του επιτρέπει τη χρήση του τσοκ για εργασίες που περιλαμβάνουν ψυκτικό υγρό ή εργασίες σε πλήρη βύθιση.

Τα τσοκ διατίθενται σε δύο παραλλαγές του βήματος των μαγνητικών πόλων (1,5 + 0,5 [mm] ή 3,0 + 1,0 [mm]), γεγονός που επιτρέπει την προσαρμογή του τύπου του τσοκ στο μέγεθος των προς σύσφιξη τεμαχίων.
Διάγραμμα βήματος πόλων:

Η δύναμη σύσφιξης εξαρτάται από τις ακόλουθες παραμέτρους:

• τύπος υλικού:
  (η δύναμη σύσφιξης αυξάνεται αναλογικά με την περιεκτικότητα του σιδήρου στο χάλυβα)

  - σίδηρος Armco 100%
  - χάλυβας χαμηλού άνθρακα 90% (St3s)
  - χάλυβας υψηλού άνθρακα 80% (St45)
  - κραματωμένος χάλυβας 70% (Corrax)
  - χάλυβας υψηλής κραματωμένης ποιότητας 65% (1.2436)
  - χυτοσίδηρος 50%

• τραχύτητα της επιφάνειας του τσοκ και του τεμαχίου που σφίγγεται:

  - για Ra έως 0,08 µm 100%
  - για Ra έως 0,20 µm 90%
  - για Ra έως 1,25 µm 70%
  - για Ra έως 6,30 µm 50%
  - για Ra έως 25,00 µm 30%

• πάχος του στερεωμένου τεμαχίου
  (οι δοκιμές πραγματοποιήθηκαν για πλάκες μεγέθους 20 x 20 mm από σίδηρο Armco):

• περιοχή επαφής - για να εξασφαλιστεί καλή συγκράτηση, τα τεμάχια δεν μπορούν να είναι μικρότερα από 3 mm και επιπλέον, στην περίπτωση μικρών επιφανειών, θα πρέπει να περιβάλλονται με βοηθητικές πλάκες. Η μέγιστη δύναμη σύσφιξης ανά ^cm2 επιτυγχάνεται για τεμάχια με επιφάνεια περίπου 4 ^cm2. Μια περαιτέρω αύξηση της επιφάνειας του τεμαχίου δεν μεταφράζεται σε μεγαλύτερη δύναμη σύσφιξης. Είναι επίσης σημαντικό το κατεργαζόμενο τεμάχιο να είναι παράλληλο με το τσοκ, διότι κάθε τραχύτητα, ακόμη και η μικρότερη, προκαλεί μείωση της δύναμης σύσφιξης. Ο σχεδιασμός του τσοκ επιτρέπει την αναγέννηση της περιοχής εργασίας με λείανση σε πάχος 5 mm.

Τα ορθογώνια μαγνητικά τσοκ που διατίθενται στην προσφορά μας παρουσιάζονται παρακάτω:
